Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

'Phoenix Contact' Sorkapocs adattár: -Tartozékok

'Törzsadatbázisok kezelése' modul

Elérés:

Menü:

E L E K T R O Törzsadatbázis kezelés...



Nyomógomb:

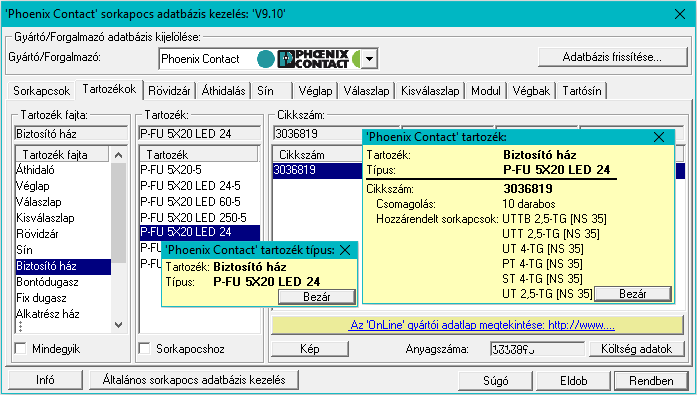

Ez a fejezet tartalmazza a 'Phoenix Contact' sorkapocs tartozékokat. A sorkapocs tartozék adatbázis felépítése azonos a sorkapocs adatszerkezet felépítésével. A sorkapocs tartozék adatok három szintre tagoltak:

---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> A 'Phoenix Contact' online katalógus azon lapjának megtekintése, amely a kiválasztott elemhez tartozik. --->

Tartozék fajta:

Ez a szint a különböző funkciójú sorkapocs tartozékok csoportosítására alkalmas.

Tartozék:

Az azonos funkciójú sorkapocs tartozékok listája.

Cikkszám:

Az adott funkciójú sorkapocs tartozékokon belül a lehetséges sorkapocs tartozékok listája.

Ebben a kategóriában minden elem tartozék tulajdonsága azonos, és a következő egyedi tulajdonsággal rendelkezhetnek:

cikkszám

a tartozék egyedi azonosítója
Ez a tartozék rendelési száma, vagy az anyaglista modulban értelmezett cikkszáma, anyagszáma.

Szín

a tartozék színe

Anyag

a tartozék anyaga

X [mm]

a tartozék 'x' irányú mérete: Szélesség, ha értelmezett

Y [mm]

a tartozék 'y' irányú mérete: Magasság, ha értelmezett

Z [mm]

a tartozék 'z' irányú mérete: Mélység, ha értelmezett

Csomag/db

a csomagolási egység

[sorkapcsok]

azon sorkapocs típusok listája, amelyhez a tartozék alkalmazható

A sorkapocs tartozékhoz tartozó költség és egyéb adatok a Költség adatlapok megadása funkcióban kezelhetők.

A sorkapocs tartozék képe, ha van az adatbázishoz rendelve kép állomány a gomb megnyomásával tekinthető meg.


Tartalom:

'Phoenix Contact' sorkapocs tervezés

'Phoenix Contact' sorkapocs adattár

- Sorkapcsok

- Tartozékok

- Rövidzár

- Áthidalás

- Sínezés

- Véglapok

- Válaszlapok

- Kis válaszlapok

- Sorkapocs modulok

- Végbakok

- Tartósínek


Korlátozások/megjegyzések:

A sorkapocs tartozék kiválasztásának felhasználói beállítását a rendszer a 'x:\V10.x..\OmegaWin32\UserSettings\TerminalV10.Ini' állományban tárolja.
