'Tervek dokumentálása' modul

Elérés:

E L E K T R O Dokumentálás...

A nyomtatás előtt a szerkesztett rajzlapok méretét illeszteni kell a beállított nyomtató nyomtatási lapméretéhez.

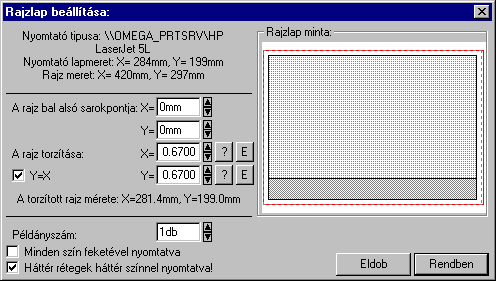

Az illesztést - ami egy x és y irányú torzítási tényező beállítása - a rendszer automatikusan elvégzi, ha a torzítási értékek melletti nyomógombokra kattintunk. Ha az így beállított érték nem elérhető, akkor a rajz bal alsó sarokpontjának koordinátáit és a torzítási tényező értékét egyedileg is beállíthatjuk. Az gombra kattintva a rendszer az egységnyi, torzítás mentes arányt állítja be. Az ablak jobb oldalán lévő 'Rajzlap minta' ablakrész pirossal a nyomtató lapméretét, szaggatott szürke vonallal pedig a beállított értékeknek elérhető rajz méretét és elhelyezkedését mutatja.

'Minden szín feketével nyomtatva' bejelölése esetén a rajz minden grafikus elemét fekete színnel nyomtatja abban az esetben is, ha színes nyomtatón készül a rajz. Monokróm nyomtató használatakor célszerű ezt a kapcsolót bejelölni, egyébként a nyomtató meghajtó programjától függően az egyes színeket különböző árnyalatokkal (mintázatokkal) próbálja jelölni. Ez az elemeket nehezen olvashatóvá teheti.

'Háttér rétegek háttér színnel nyomtatva' bejelölése esetén a rajz azon grafikus elemei amelyek 'háttér' rétegen vannak elhelyezve, a rendszerben beállított háttér színnel jelennek meg, ha színes nyomtatón készül a rajz. A kapcsoló csak akkor használható, ha a rendszerben a Háttér rétegek színe megjelenítése háttér színnel bekapcsolt állapotú és a 'Minden szín feketével nyomtatva' kapcsoló nincs bekapcsolva!
