Fedőlap tervezés

Goose üzenet szerkesztése

Data és Attribute objektumok megadása

Nyomógomb:

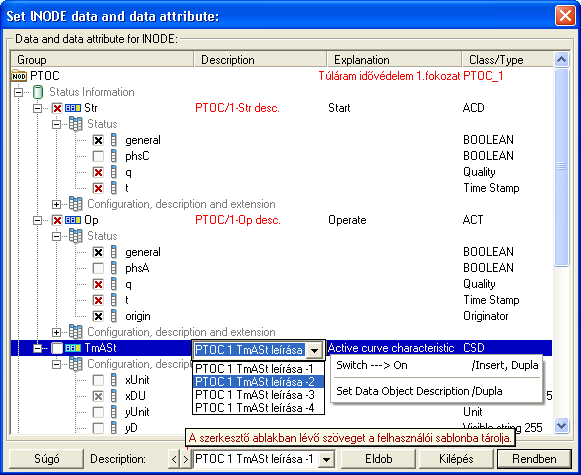

A funkció segítségével a kijelölt lNODE-hoz a Data objektumok a hozzájuk rendelt Data Attribute objektumokkal együtt adhatók meg. Az objektumok megadását a kijelölt lNODE-hoz az IEC 61850 szabvány szerint definiált Data és Data Attribute listáról végezhetjük el. Csak akkor érvényes a gomb, ha van kijelölt lNODE.

A Data objektum megadása mellett a hozzá tartozó magyarázó leírás is megadható a funkcióban. Ezeket a leírásokat és az egyes objaktumok ki/be kapcsolt állapotát saját könyvtárunkban tárolhatjuk minden egyes lNOD-ra és azon belül minden lnInst-re külön külön.

A funkcióba belépve az egyes objektum csopotok fa szerkeszetű adatai automatikusan megjelennek, ha az objektum csopotban van kijelölt objektum elem. Ha az objektum az lNODE-hoz már korábban megadott, akkor a kijelölési data és a leírás is piros színnel jelenik meg. Ezeken már itt nem lehet változtani. A funkció kifejezetten az új lNODE elemek Data és Data Attribute adatainak első megadására szolgál. Ennek segítésére minden egyes lNODE és azon belül lnInst kezdeti értékei saját könyvtárunkban elhelyezhető. Az aktuális beállítások saját könyvtárunkba való mentéshez a funkcióból a gombbal kell kilépnünk.

A Data objektumok kijelölési állapotai:

		A Data objektum nincs kijelölve az aktuális lNODE-hoz való hozzárendeléshez.
		A Data objektum ki van jelölve az aktuális lNODE-hoz való hozzárendeléshez.
		A Data objektum az aktuális lNODE-hoz már korábban hozzárendelt. Itt a hozzárendelés nem kapcsolható ki. A Data objektum csak egyedileg törölhető a funkcióval.

A Data Attribute objektumok kijelölési állapotai:

		A Data Attribute objektum nincs kijelölve az aktuális lNODE-hoz való hozzárendeléshez.
		A Data Attribute objektum ki van jelölve az aktuális lNODE-hoz való hozzárendeléshez. Ebben az esetben a Data objektum is kijelölt állapotú.
		A Data Attribute objektum ki van jelölve az aktuális lNODE-hoz való hozzárendeléshez. De ebben az esetben viszont a Data objektum nincs kijelölve. Az Attribute kijelölése csak akkor vállik érvényessé és végrehajthatóvá, ha Data objektum is kijelölt lesz!
		A Data Attribute objektum az aktuális lNODE-hoz már korábban hozzárendelt. Ebben az esetben a Data objektum is kijelölt állapotú és már hozzárendelt az lNODE-hoz. Itt a hozzárendelés nem kapcsolható ki. A Data Attribute objektum csak egyedileg törölhető a funkcióval.

A Data vagy Data Attribute objektumok kijelölési állapota megváltoztatható:

			Az objektum kijelölének megváltoztatása elvégezhető a lista sorban lévő vagy kijelölő iconon végzett egér kattintással.
			Az objektum kijelölének megváltoztatása elvégezhető a lista sor 'Group' oszlopában végzett dupla egér kattintással.
		'Insert'	Az objektum kijelölése elvégezhető a billentyűzet 'Insert' gombjának megnyomásával.
		'Delete'	Az objektum kijelölése megszüntetése elvégezhető a billentyűzet 'Delete' gombjának megnyomásával.
			Az objektum kijelölének megváltoztatása elvégezhető a jobb oldali egérgomb felengedésre megjelenő lebegő menüben megjelenő 'Switch ---> On', vagy a 'Switch ---> Off' funkció választásával.

A 'Description' szerkesztő ablak megjelenik, ha Data objektum van kijelölve! Piros színnel jelenik meg a fa szerkezetben a Data objektum leírása, ha az már az adott lNODE-hoz korábban már megadott! Ebben az esetben a szerkesztő ablak is érvénytelen.

A Data Description megadás, módosítás elvégezhető a lista ablakban is a listasorban a 'Description' hasábban elvégzett dupla egér kattintás után megjelenő szerkesztő ablakban. Ha a dupla egérkattintás a gombra történik, akkor a legördülő választó ablakban megjelenő előre tárolt adatokból történő választással is megadható. Ezt a választó listát a és a gomb segítségével állítjuk össze. Ekkor a kijelölt Data leírása a lista ablakból választottal lesz azonos.

LN: Time overcurrent Name: PTOC

Ln Class:

PTOC

Time overcurrent

Sign

Data Object Name

Common Data Class

Explanation

Data Objects

Status Information

Str

ACD

Start

Op

ACT

Operate

TmASt

CSD

Active curve characteristic

Controls

OpCntRs

INC

Resetable operation counter

Settings

TmACrv

CURVE

Operating Curve Type

TmAChr33

CSG

Multiline curve characteristic definition

StrVal

ASG

Start Value

TmMult

ASG

Time Dial Multiplier

MinOpTmms

ING

Minimum Operate Time

MaxOpTmms

ING

Maximum Operate Time

OpDlTmms

ING

Operate Delay Time

TypRsCrv

ENG

Type of Reset Curve

RsDlTmms

ING

Reset Delay Time

DirMod

ENG

Directional Mode

Directional protection activation information (ACD):

Class:

ACD

Sign

Attribute Name

Attribute Type

DataAttribute

Status

general

BOOLEAN

dirGeneral

ENUMERATED

phsA

BOOLEAN

dirPhsA

ENUMERATED

phsB

BOOLEAN

dirPhsB

ENUMERATED

phsC

BOOLEAN

dirPhsC

ENUMERATED

neut

BOOLEAN

dirNeut

ENUMERATED

q

Quality

t

TimeStamp

Configuration, description and extension

d

VISIBLE STRING255

dU

UNICODE STRING255

cdcNs

VISIBLE STRING255

cdcName

VISIBLE STRING255

dataNs

VISIBLE STRING255

A gomb megnyomásával a rendszer kilép a funkcióból. A változások érvényüket vesztik. Semmilyen adat nem kerül mentésre. Ha ugyanebbe az lNODE-be térünk viszza, akkor a fa szerkezeti megjelenési beállítások változatlanok maradnak.

Ennek a gombnak a megnyomásával az objektum kijelölési állapotok és a Data objektumhoz tartozó leírás a saját könyvtárunkba kerül lementésre. A beállítások lNODE és azon belül lnInst szerint kerülnek mentésre. Az aktuális lNODE objektumai változatlanok maradnak. Ha ezeket az objektumokat az aktuális lNODE-hoz is hozzá akarjuk rendelni, akkor térjünk vissza a funkcióba.

Ennek a gombnak a megnyomásával az objektum kijelölési állapotok és a Data objektumhoz tartozó leírások az aktuális lNODE-hoz hozzárendelődnek. Viszont a beállítások nem kerülnek bele a saját könyvtárunkba!
