Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

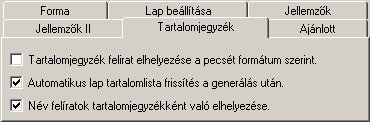

Rajzos anyaglista generálás beállítás: Tartalomjegyzék kezelés

Tartalomjegyzék felirat elhelyezése a pecsét formátum szerint:

Bekapcsolt állapotában a lista generálás során a táblázat név feliratokat a rendszer a pecsét formátum '<tartalomjegyzék felirat>' szerint elhelyezi a tervlapon tartalomjegyzék feliratként.

- Ha a pecsét formátum nem tartalmaz '<tartalomjegyzék felirat>' adatot, akkor a rendszer a név feliratot nem helyezi el a tervlapon tartalomjegyzék feliratként.
- Ne használjuk az opciót Név feliratok tartalomjegyzékként való elhelyezése opcióval együtt, mert ebben az esetben a név feliratok kétszeresen szerepelnek a tervlapon tartalomjegyzék feliratként.
- A lapműveletek tartalomjegyzék frissítése végrehajtódik a generált lapokon.

Automatikus lap tartalomlista frissítés a generálás után:

Bekapcsolt állapotában a rendszer a generálás elvégzése után automatikusan végrehajtja a lapműveletek tartalomjegyzék frissítését. Akkor használjuk, ha a lista generálás nem az első lapon kezdődik, és e generálással nem érintett lapokon van tartalomjegyzék felirat.

Név feliratok tartalomjegyzékként való elhelyezése:

Bekapcsolt állapotában a rendszer a név feliratokat tartalomjegyzék feliratként helyezi el a tervlapon.

- Ne használjuk az opciót Tartalomjegyzék felirat elhelyezése a pecsét formátum szerint opcióval együtt, mert ebben az esetben a név feliratok kétszeresen szerepelnek a tervlapon tartalomjegyzék feliratként.
- A lapműveletek tartalomjegyzék frissítése végrehajtódik a generált lapokon.

A tervjegyzék grafikus generálása során a rendszer az alábbi feliratokat kezeli név feliratként, amelyet elhelyezhetünk tartalomjegyzék feliratként is:

Korlátozások/megjegyzések:
