OmegaCAD ELEKTRO Alállomás V8.40 'NAFIR' WEB frissítés

Az ELMÜ/ÉMÁSZ 'NAFIR' központi adatbázis WEB frissítése keretrendszer a teljes 'NAFIR' egyvonalas tervekhez tartozó központi adatbázis, és maga a keretrendszer frissítését végzi.

Az ELMÜ/ÉMÁSZ 'NAFIR' központi adatbázis WEB frissítése keretrendszert A központi adatbázis WEB frissítő rendszer telepítése funkcióval telepítjük a számítógépünkre. A telepítőrendszer el is indítja a WEB frissítése keretrendszert.

Az ELMÜ/ÉMÁSZ 'NAFIR' központi adatbázis WEB frissítése keretrendszer elindítható a Windows Start menü Programok OmegaCAD ELEKTRO Alállomás V8.40 'NAFIR' WEB frissítés menüből is.

A rendszer elindítása után 5 perccel automatikusa végez letöltést és a beállítástól függően telepítést. Ezután automatikusan 24 óra elteltével végzi el ugyanezeket a műveleteket. Elindítása után a Windows tálcán megjelenik az ikon. Az ikon fölött tartva a kurzort visszajelzést kapunk a letöltés is frissítés állapotáról:

Az ELMÜ/ÉMÁSZ 'NAFIR' központi adatbázis WEB frissítése keretrendszer működése attól függően működik eltérően, hogy a Az ELMÜ/ÉMÁSZ 'NAFIR' egyvonalas tervek egységes központi adatbázisba 'Módosítási, bővítési' joggal léptünk-e be utoljára, vagy csak jogok nélkül.

Azokat a funkciókat, amelyek az Az ELMÜ/ÉMÁSZ 'NAFIR' egyvonalas tervek egységes központi adatbázisba 'Módosítási, bővítési' joggal való belépés esetén érvényesek, az alábbi ikonokkal jelöltük meg:

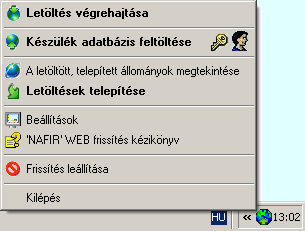

Ha az ikon fölött az egér jobb gombját megnyomjuk, akkor a gomb felengedésére megjelenik a frissítő rendszer lebegő menüje.

Az ELMÜ/ÉMÁSZ 'NAFIR' központi adatbázis WEB frissítése keretrendszer FTP módot használja az adatok eléréséhez a 21-es porton keresztül. A frissítés két lépésből áll. Első lépésként a rendszer a WEB-ről letölti az új állományokat egy átmeneti területre. A második lépésben a letöltött állományokat telepíti a használati területre. Alapértelmezésben a rendszer egy lépésben elvégzi a letöltést és a telepítést. Ez nem minden esetben van így. Egyrészt, ha a frissítési folyamat közben az OmegaCAD ELEKTRO rendszer használatban van, akkor a telepítés nem végezhető el. Másrészt dönthetünk úgy, hogy csak akkor kerüljenek a letöltött állományok telepítésre, és használatbavételre, amikor mi akarjuk. Ezt a Beállítások funkcióban szabályozhatjuk.

Letöltés végrehajtása

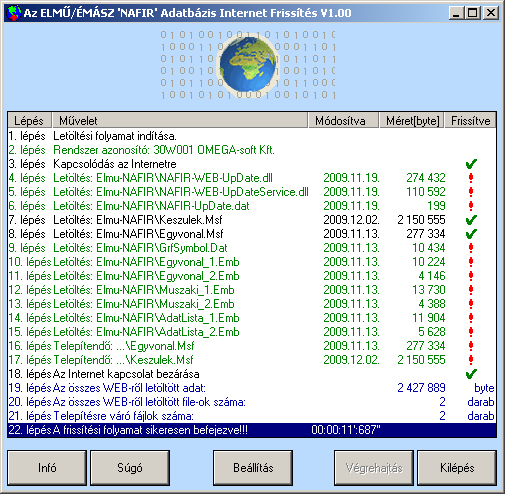

A menü segítségével magunk kezdeményezzük a letöltés elvégzését. A sikeres letöltéshez a rendszernek FTP 21-es prton keresztül csatlakoznia kell tudnia a letöltési helyhez! A letöltés, ha magunk indítottuk, az alábbi ablakban követhetjük végig.

A letöltési folyamat során a végrehajtási listában a fájlnevek, dátum és méret adatok színe, a frissítés végrehajtását jelölő ikon színe és alakja a következő információkat tartalmazza:

Művelet, Módosítva, Méret	Frissítve	Jelentés
<Fekete színű fájl név, dátum és méret adat>		A fájl sikeresen letöltve.
<Zöld színű fájl név, dátum és méret adat>		A fájl már korábban letöltve.
<Piros színű fájl név, dátum és méret adat>		A fájl letöltése során hiba történt! A letöltés nincs végrehajtva!

A letöltés befejeztézvel a gomb feliratúra vált, és megnyomásával kiléphetünk a rendszerből.

A letöltés során az alábbi ELMÜ/ÉMÁSZ 'NAFIR' 'WEB' frissítő rendszerhez tartozó állományok kerülnek a számítógépünkre:

A letöltés során az alábbi ELMÜ/ÉMÁSZ 'NAFIR' 'Központi adatbázishoz' tartozó állományok kerülnek a számítógépünkre:

Állomány neve	Telepítési könyvtár	Állomány tartalma
Keszulek.Msf	A 'NAFIR' központi adatbázisa	Készülék adatbázis Esetén csak feltöltés!!!
Egyvonal.Msf	A 'NAFIR' központi adatbázisa	Egyvonalas szimbólum adatbázis
GrfSymbol.Dat	A 'NAFIR' központi adatbázisa	Grafikus alap szimbólum tábla
Egyvonal_1.Emb	A 'NAFIR' központi adatbázisa	Egyvonalasterv elsolap pecsét
Egyvonal_2.Emb	A 'NAFIR' központi adatbázisa	Egyvonalasterv folytatólap pecsét
Muszaki_1.Emb	A 'NAFIR' központi adatbázisa	Muszakiterv elsolap pecsét
Muszaki_2.Emb	A 'NAFIR' központi adatbázisa	Muszakiterv folytatólap pecsét
AdatLista_1.Emb	A 'NAFIR' központi adatbázisa	Listaterv elsolap pecsét
AdatLista_2.Emb	A 'NAFIR' központi adatbázisa	Listaterv folytatólap pecsét

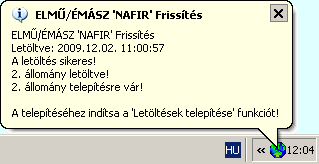

A letöltés befejeztével a lépjünk ki a frissítő rendszreből. Ekkor a letöltéssel kapcsolatos főbb információk az alábbi buborékban megjelennek.

Ha a rendszeres letöltés és telepítés be van kapcsolva, akkor a folyamat a 'háttérben' a rendszer elindítása után 5 perccel automatikusa végrehajtódik. Ezután automatikusan 24 óra elteltével végzi el ugyanezeket a műveleteket. A letöltéssel kapcsolatos főbb információk ekkor is megjelennek az alábbi buborékban.

Amennyiben a letöltés során az állományok nem kerülnek telepítésre, kilépés után a A letöltött, telepített állományok megtekintése funkció egítségével bármikor megtekinthetjük az állományok állapotait, a telepítéshez pedig indítsuk el a Letöltések telepítése funkciót!

Készülék adatbázis feltöltése

A menü csak akkor jelenik meg, ha Az ELMÜ/ÉMÁSZ 'NAFIR' egyvonalas tervek egységes központi adatbázisba 'Módosítási, bővítési' joggal léptünk be.

Ez a funkció csak a menűből indítható! A rendszeres letöltés és telepítés funkció működése során ez nem kerül végrehajtásra!

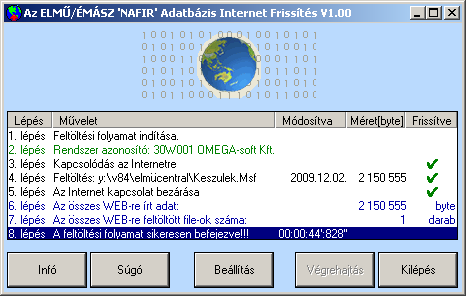

A feltöltés befejeztézvel a gomb feliratúra vált, és megnyomásával kiléphetünk a rendszerből.

A feltöltés során az alábbi ELMÜ/ÉMÁSZ 'NAFIR' 'Központi adatbázishoz' tartozó állományok kerülnek a WEB frissítési területre:

Állomány neve	Honnan könyvtár	Állomány tartalma
Keszulek.Msf	A 'NAFIR' központi adatbázisa	Készülék adatbázis

A letöltött, telepített állományok megtekintése

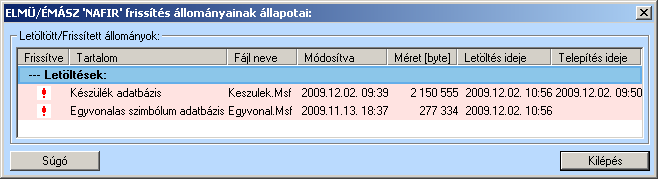

Az ELMÜ/ÉMÁSZ 'NAFIR' központi adatbázis WEB frissítés során letöltött és telepített állományok állapotát a funkció segítségével követhetjük nyomon. A listában szerepelnek a már letöltött állományok nevei, a fájl tartalma, utolsó módosítási dátuma, mérete, a letöltés és telepítés ideje. Ha valamely állomány letöltésre került, de még nincs telepítve, azt a listán megjelölve látjuk. Ilyen álllományokat mutat az alábbi ábra is.

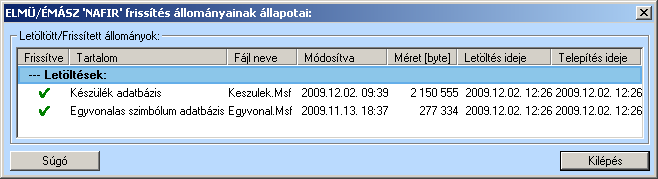

Ha a fenti állapot listán látott állományokat látva sikeresen végrehajtjuk a Letöltések telepítése funkciót, akkor a következőkben így fog kinézni a lista:

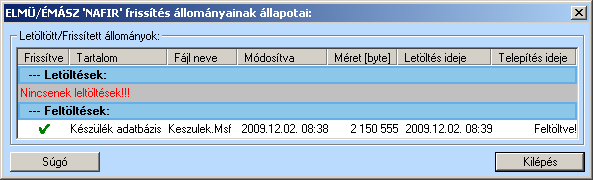

Ha Az ELMÜ/ÉMÁSZ 'NAFIR' egyvonalas tervek egységes központi adatbázisba 'Módosítási, bővítési' joggal léptünk be, akkor ez a lista így néz ki. Tartalmazza az utoljára feltöltött készülék adatbázis állapotát is.

A feltöltések végrehajtása során a rendszer a feltöltésre kerülő 'Keszulek.Msf' állományok utolsó 10 változatát megőrzi számunkra. A folyamatban résztvevő telepített rendszer 'x:\V8..\OmegaWin32\Elmu-NAFIR\UpLoded\*.*' könyvtárban megtaláljuk az állomány korábbi változatait a sorban a következő néven: 'Keszulek.Msf-0', 'Keszulek.Msf-1', 'Keszulek.Msf-2', ... 'Keszulek.Msf-9' -ig.

Letöltések telepítése

Ha Letöltés végrahajtása során a letöltött állományok telepítése nem történik meg, akkor a telepítést ennek a funkciónak a végrehajtásával végezhetjük el.

Azt, hogy a letöltés során a letöltött állományok telepítése is megtörténjen, a Beállítások funkcióban ki/be kapcsolhatjuk. Ha ez a kapcsoló bekapcsolt állapotú, akkor is maradhat telepítés nélkül állomány, ha a folyamat közben az OmegaCAD ELEKTRO rendszer használatban van, mert ilyen esetben a telepítés nem végezhető el.

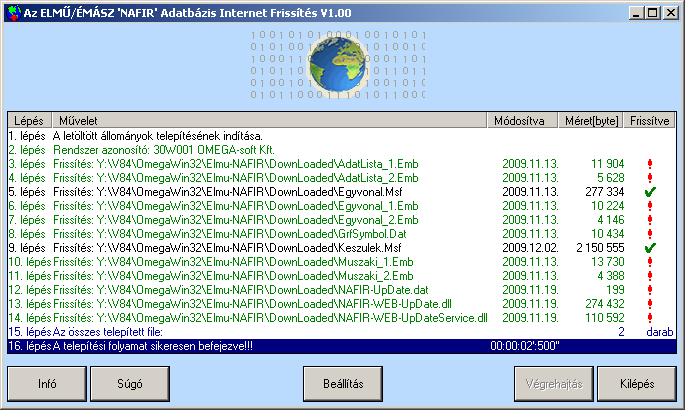

A telepítési folyamat során a végrehajtási listában a fájlnevek, dátum és méret adatok színe, a telepítés végrehajtását jelölő ikon színe és alakja a következő információkat tartalmazza:

Művelet, Módosítva, Méret	Telepítve	Jelentés
<Fekete színű fájl név, dátum és méret adat>		A fájl sikeresen telepítve.
<Zöld színű fájl név, dátum és méret adat>		A fájl már korábban telepítve.
<Piros színű fájl név, dátum és méret adat>		A fájl telepítése során hiba történt! A telepítés nincs végrehajtva!

A telepítés befejeztézvel a gomb feliratúra vált, és megnyomásával kiléphetünk a rendszerből.

Beállítások

Az ELMÜ/ÉMÁSZ 'NAFIR' központi adatbázis WEB frissítése keretrendszer FTP módot használja az adatok eléréséhez a 21-es porton keresztül. A frissítés két lépésből áll. Első lépésként a rendszer a WEB-ről letölti az új állományokat egy átmeneti területre. A második lépésben a letöltött állományokat telepíti a használati területre. Alapértelmezésben a rendszer egy lépésben elvégzi a letöltést és a telepítést. Ez nem minden esetben van így. Egyrészt, ha a frissítési folyamat közben az OmegaCAD ELEKTRO rendszer használatban van, akkor a telepítés nem végezhető el. Másrészt dönthetünk úgy, hogy csak akkor kerüljenek a letöltött állományok telepítésre, és használatbavételre, amikor mi akarjuk. Ezt ebben a funkcióban szabályozhatjuk.

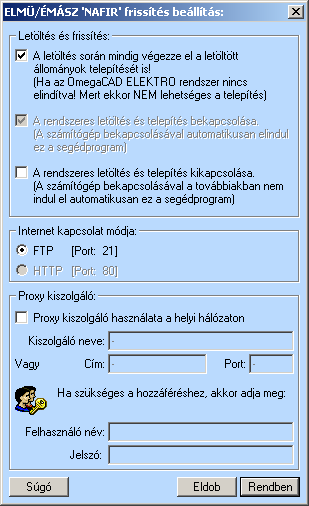

Az alábbi beállításokat tehetjük meg:

A letöltés során mindig végezze el a letöltött állományok telepítését is! (Ha az OmegaCAD ELEKTRO rendszer nincs elindítva! Mert ekkor NEM lehetséges a telepítés)

A rendszeres letöltés és telepítés bekapcsolása. (A számítógép bekapcsolásával automatikusan elindul ez a segédprogram)

A rendszeres letöltés és telepítés kikapcsolása. (A számítógép bekapcsolásával a továbbiakban nem indul el automatikusan ez a segédprogram)

Az UpDate rendszer két féle módon kapcsolódhat az internetre. Ezek közül az FTP mód, amely a 21-es portot használja, az a teljesebb, komfortosabb működést biztosítja. Ha ezt a módot valamilyen oknál fogva nem tudjuk használni, akkor beállíthatjuk a HTTP módot, amely a 80-as portot fogja használni.

'NAFIR' WEB frissítés kézikönyv

A menüpont segítségével ezt a kézikönyvet nyithatjuk meg.

Frissítés leállítása

A menüpont segítségével az ELMÜ/ÉMÁSZ 'NAFIR' központi adatbázis WEB frissítése keretrendszer működését kikapcsoljuk.

Újra elindítani a Windows Start menü Programok OmegaCAD ELEKTRO Alállomás V8.40 'NAFIR' WEB frissítés menüből tudjuk.

Ha a Beállítások funkcióban a 'A rendszeres letöltés és telepítés bekapcsolása. (A számítógép bekapcsolásával automatikusan elindul ez a segédprogram)' kapcsoló bekapcsolt állapotú, akkor a számítógép bekapcsolásával újra el fog indulni.
