Szimbólum elhelyezése tervlapon

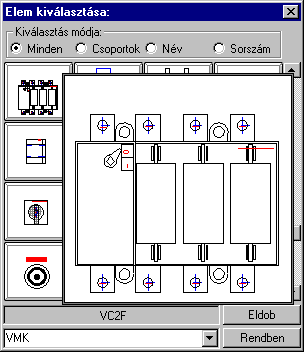

Ha kiválasztottuk a szimbólumot, pont beviteli
állapotba kerül a rendszer. A kijelölt szimbólumot - a beállított méretben -
gumizva mozgatja, és a kijelölt helyre leteszi. Pozícionálás közben, a
Pont beviteli állapotban, az egér jobb oldali gombjának lenyomásával
elérhetők a
Pont igazítási mód... funkciói.
|
Szimból pozíció kijelölés: [ESC=Kilépés!]
|
|
párbeszédpanel 'nyíl' nyomógombjait használva az
elhelyezendő piktogram a bázis pont, mint középpont körül a nyíl irányába
elfordul a tervlapon, a megfelelő irány a nyomógombok többszöri
alkalmazásával is beállítható, egy-egy nyomógomb az óramutató járásával
egyező irányban 90 fokot forgat.
Ha a kívánt forgatási irány megadására
tetszőleges értéket írhatunk a szerkesztő ablakba. A
legördülő listáról választhatóak nevezetes szög értékek, a
fel/le gombokkal fél fokonként változtathatjuk az értéket, a
 gomb segítségével a
szög mérési puffer lekérdezhető.
|
|
Ha a szimbólum elhelyezésre megadott pont nem
megfelelő, akkor a funkció segítségével ismét módunkban áll megadni az
elhelyezés pozícióját a tervlapon. Ha újra megadtuk a szimbólum pozícióját,
akkor ismét ebbe a funkcióba jutunk vissza
|
|

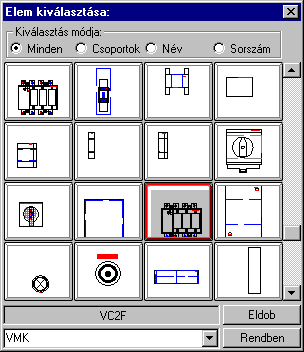

Ha másik szimbólum elhelyezését szeretnénk, akkor
ezzel a funkcióval ismét a
 Szimbólum
kiválasztása funkcióba jutunk. A korábban választott szimbólum helyett
újabbat választhatunk.
|
Egyvonalas szimbólum elhelyezése:
Ha egyvonalas szimbólumot helyezünk el, akkor az
elhelyezést támogató panel az alábbiakban módosul. A kiegészítés az egyvonalas
szimbólok elhelyezéskor történő átszínezését teszi lehetővé. Ez
lehetőséget ad például az egyvonalas tervek feszültségszintenként
történő eltérő színezésére, anélkül, hogy az adatbázisban az adott
jelből színenként megszerkesztenénk a jeleket.
|
A
'X' és 'Y'
tükrözés kapcsolók az egyvonalas szimbólum 'x' és 'y' tengelyre való
tükrözését teszi lehetővé.
|
|
Kilépés a funkcióból elem elhelyezés nélkül.
|
|
A gomb megnyomásával a kiválasztott szimbólum a
kijelölt ponton, a megadott forgatással elhelyezésre kerül.
Az elhelyezés után a már korábban kiválasztott
szimbólum következő elhelyezésére van lehetőség. A funkció
ismétlődő végrehajtását az 'ESC' billentyű
megnyomásával, vagy a jobb oldali egérgomb felengedésére megjelenő
lebegő menü 'Kilépés' funkciójával lehet befejezni. A
lebegő menüben lehetőségünk van az elhelyezendő szimbólum
cseréjére is a
Szimbólum
kiválasztása funkcióban. Befejezhető a funkció úgy is, hogy egy
másik funkció végrehajtását kezdjük meg.
|
|
