Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

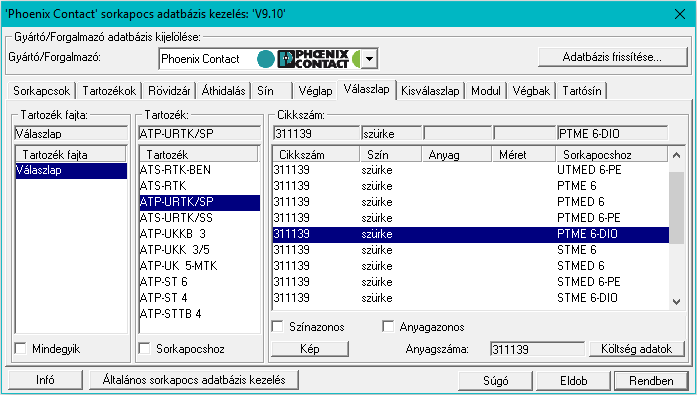

'Phoenix Contact' Sorkapocs adattár: -Válaszlapok

Tartozék fajta:

Ez a szint a különböző típusú sorkapocs válaszlapok listáját tartalmazza.

Tartozék:

Az azonos típusú sorkapocs válaszlapok listája.

Cikkszám:

Az adott típusú sorkapocs válaszlapon belül a lehetséges sorkapocs válaszlapok listája. Ha egy válaszlap több sorkapocs típushoz is alkalmazható, akkor az, ha a 'Sorkapocshoz' szűrő nincs bekapcsolva, annyiszor jelenik meg, ahány sorkapocs típushoz megfelel.

A 'Cikkszám' lista minden sora tartalmazza a válaszlap cikkszámát, színét, anyagát, méretét, és azt, hogy mely sorkapocs típushoz alkalmazható.

A kijelölt válaszlaphoz tartozó költség és egyéb adatok a Költség adatlapok megadása funkcióban kezelhetők.

A válaszlapok cikkszám lista az alábbi 'szűrők' bekapcsolásával szűkíthető:

'Mindegyik'

A kapcsoló bekapcsolt állapotában valamennyi válaszlap megjelenik a 'Cikkszám' listában.

A kapcsoló bekapcsolt állapotában a 'Tartozék fajta' és a 'Tartozék' lista érvénytelen, mert a kijelölés ebben az esetben nem működik, hiszen ekkor valamennyi típushoz tartozó válaszlap megjelenik a 'Cikkszám' listában.

'Sorkapocshoz'

A kapcsoló bekapcsolt állapotában csak a sorkapocs kijelölésben kiválasztott sorkapocs típushoz alkalmazható válaszlapok jelenek meg a 'Tartozék fajta' és a 'Tartozék' listában. És ugyanígy csak a kiválasztott sorkapocs típushoz alkalmazható válaszlapok jelennek meg a 'Cikkszám' listában.

'Színazonos'

A kapcsoló bekapcsolt állapotában csak a sorkapocs kijelölésben kiválasztott sorkapocs kódszámnak a színével azonos válaszlapok jelenek meg a 'Cikkszám' listában.

'Anyagazonos'

A kapcsoló bekapcsolt állapotában csak a sorkapocs kijelölésben kiválasztott sorkapocs kódszámnak az anyagával azonos válaszlapok jelenek meg a 'Cikkszám' listában.

Ha a szűrő kapcsolók hatására nem található válaszlap az adatbázisban, akkor a 'Cikkszám' listában a következő jelenik meg.

Korlátozások/megjegyzések:

A sorkapocs tartozék kiválasztásának felhasználói beállítását a rendszer a 'x:\V10.x..\OmegaWin32\UserSettings\TerminalV10.Ini' állományban tárolja.
