'Törzsadatbázisok kezelése' modul

Elérés:

E L E K T R O Törzsadatbázis kezelés...

'Weidmüller' sorkapocs rövidzár kiválasztása az elrendezés tervezés sorkapocs léc rövidzárt sorkapcsai rövidzáró elemének egyedi beállításakor, valamint az automatikus auditálási folyamat sorkapocs elemenkénti paraméterezés során történik. Mindkét esetben konkrét sorkapocshoz történik kiválasztás, ezért a kiválasztás csak a konkrét sorkapocshoz alkalmas rövidzáró elemeket jeleníti meg, és csak ezekből történhet a kiválasztás.

A rövidzáró elemek kiválasztása az OmegaCAD ELEKTRO rendszerben az így megjelölt sorkapcsok rövidzárásának megépítéséhez szükséges elemek összességének kiválasztását jelenti. /Rövidzáró elem (kallantyú), két darab hüvely és csavar/.

Sorkapocs léc tervezés

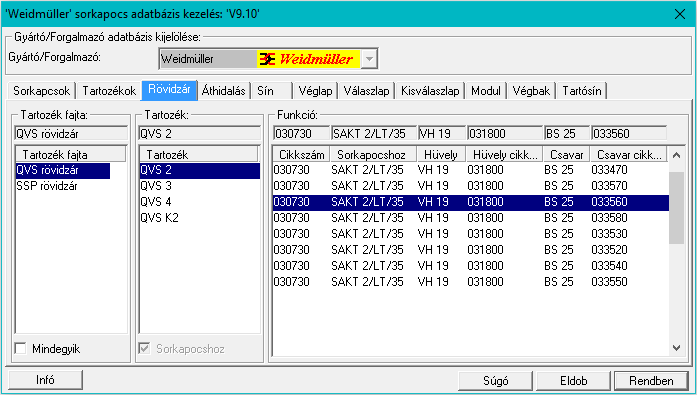

Az adatbázis kezelőben a funkció fül kék színnel jelenik meg.

A sorkapocs rövidzár funkció adatok a kezelő felületen a - Rövidzár leírás szerinti szerkezetben és tartalommal jelenik meg, és az ott leírtak szerint lehet kezelni őket.

Csak rövidzár funkció választható ki!

'Sorkapocshoz' kapcsoló nem kapcsolható ki! A rövidzár csak ahhoz a sorkapocshoz választható ki, amelyhez a rövidzár kiválasztás történik. Az a sorkapocs, amelyhez a kiválasztás történik a fül alatt tekinthető meg.

A gomb csak akkor érvényes, ha van kiválasztható rövidzár funkció!

'Weidmüller' sorkapocs tervezés

'Weidmüller' sorkapocs adattár

'Weidmüller' elem kiválasztása

- Sorkapcsok kiválasztása

- Tartozékok kiválasztása

- Rövidzár kiválasztása

- Áthidalás kiválasztása

- Sínezés kiválasztása

- Véglapok kiválasztása

- Válaszlapok kiválasztása

- Kis válaszlapok kiválasztása

- Sorkapocs modulok kiválasztása

- Végbakok kiválasztása

- Tartósínek kiválasztása
