Elem áthelyezése másik rétegre

Elérés:

Menü:

Módosít

Elem

Elem rétege...

Szerszámos:

A 'Elem áthelyezése másik rétegre' funkcióval a korábban a rajzra elhelyezett elemek réteghez rendelését lehet megváltoztatni.

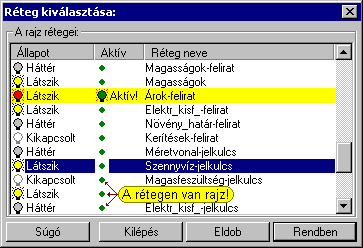

A kereső kurzorral azonosítani kell a módosítandó elemet. Sikeres azonosítás után az elem a rajzon a kiemelés színével megjelenik és réteg kiválasztó dialógus ablak jelenik meg.

A réteg listán az a réteg kerül kijelölésre, amelyhez az azonosított elem rendelve van. Jelöljük ki a listán a beállítani kívánt réteget.

A gomb megnyomásával az azonosított elem rétege NEM változik meg és a funkció végrehajtása megszakad.

A gomb megnyomásával az azonosított elem rétege NEM változik meg, de a rendszer továbbra is az 'Elem áthelyezése másik rétegre' funkcióban marad.

Kettős kattintással vagy a 'Rendben' gomb megnyomásával a kiválasztott elem a kijelölt réteghez lesz rendelve.

A módosítás sikeres végrehajtása után a rendszer továbbra is 'Elem áthelyezése másik rétegre' funkcióban marad a funkció végrehajtás megszakításáig.

A dialógusablak mozgatás után megőrzi a módosított helyét a képernyőn. Következő megjelenéskor a felhasználó által kijelölt helyen jelenik meg.

A funkció ismétlődő végrehajtását az 'ESC' billentyű megnyomásával, vagy a jobb oldali egérgomb felengedésére megjelenő lebegő menü 'Kilépés' funkciójával lehet befejezni. Folytatható a funkció úgy is, hogy egy másik funkció végrehajtását kezdjük meg!


Lásd:

Rajz... /aktív réteg kijelölés/ [R]
Rétegek

Kiemelés színe...

Korlátozások/megjegyzések:

A dialógusablak a képernyőn áthelyezés után megőrzi a módosított helyét. A következő használatkor a felhasználó által megadott helyen jelenik meg.

A nem kívánatos módosításokat a Visszavonás [Ctrl+Z, F11] parancs segítségével állíthatjuk vissza. A funkció a Pont bevitel közben is, a végrehajtás alatti funkció megszakítása nélkül is használható.

Az indokolatlanul visszavont parancsokat a Újra érvényesít [Ctrl+Y, F12] parancs segítségével állíthatjuk vissza. A funkció a Pont bevitel közben is, a végrehajtás alatti funkció megszakítása nélkül is használható.
