Szöveg módosítás

Elérés:	Menü:	Módosít
			Elem	Szöveg módosítás
	Szerszámos:				Billentyűzet:	[Alt+o]

A 'Szöveg módosítás' funkcióval a korábban a rajzra elhelyezett feliratok szövegét lehet megváltoztatni.

A kereső kurzorral azonosítani kell a módosítandó szöveget.

-Szöveg sor módosítása:

Ha a sikeres azonosítás egyszerű szöveg, akkor megjelenik a 'Szöveg megadása' dialógus ablak. A 'szöveg:' ablakban található a módosítandó szöveg, "kimeszelve". A szöveget lehet módosítani, vagy egy teljesen újat megadni. A felirat maximális hossza 128 betű.

A szöveget a szerkesztő ablakban adhatjuk meg billentyűzetről. Ha vannak gyakran ismétlődő szöveg részletek a rajzon akkor használhatjuk a felhasználói sablont. A szerkesztő ablakban lévő szöveget a gomb segítségével a felhasználó sablonba tárolhatjuk, gomb segítségével a sablonból törölhetjük! A gomb segítségével a felhasználói sablon eltárolt szövegekből választhatunk!

A nyomógomb lenyomásával be lehet lépni a Szöveg stílus beállítás dialógus ablakba. Itt meg lehet változtatni a felirat megjelenési jellemzőit.

A nyomógomb lenyomásával be lehet lépni a Virtuális billentyűzet funkcióba, ahol a beállított betűkészlethez tartozó különleges karaktereket tudjuk kényelmesen megadni.

Ha a Fordítás idegen nyelvre... funkcióban az 'Idegen nyelvre fordítás' kapcsoló be van kapcsolva, akkor a funkció az alábbi kiegészítést tartalmazza:

Ahol a 'Szöveg fordítása idegen nyelvre' kapcsoló segítségével anélkül tudjuk a szöveg fordítási tulajdonságát állítani, hogy belépnénk a Szöveg stílus beállítás dialógus ablakba.

A gomb segítségével beléphetünk a szó/mondattárba, ahol a szerkesztés alatt álló szöveget felvehetjük a szó/mondattár listára, vagy a szó/mondattárból választott szöveget a szerkesztés alatt álló szöveg helyére illesztjük.

A nyomógomb lenyomásakor kilép az aktuális szöveg módosításából, de a 'Szöveg módosítás' funkcióban marad.

A nyomógomb lenyomásakor elhelyezi a feliratot a rajzon a megfelelő paraméterekkel, és pont bevitel állapotban marad a következő módosítandó felirat azonosításához.

-Szöveg blokk módosítása:

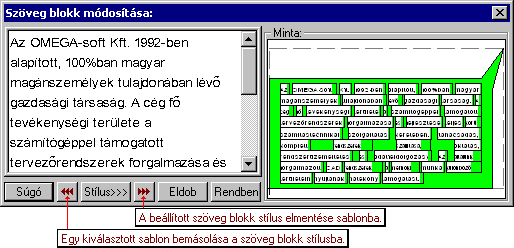

Ha a sikeres azonosítás szöveg blokk, akkor a szöveg blokk módosítás ablak jelenik meg:

A szerkesztő ablakban módosíthatjuk a szöveg blokkban elhelyezett szöveget. A szöveg leendő megjelenését a "minta" ablakban nyomon követhetjük. Ha szükséges a megjelenésen változtatni, akkor a Szöveg blokk stílus beállítás dialógus ablakban a megjelenési tulajdonságokat megváltoztathatjuk.

Szöveg blokk stílus sablon kezelése:

'Tulajdonság tárolása:'

Ha a beállított tulajdonságok egyik korábban a sablonban tárolt tulajdonságokkal sem egyezik meg, akkor a gomb érvényes lesz. Ekkor a beállítások tárolhatók a sablonban.

'Tulajdonság kiolvasása:'

A sablonban tárolt tulajdonságok valamelyike kiolvasható és egyszerre visszaállítható a segítségével meghívott sablonból kezelő segítségével.

A nyomógomb lenyomásával be lehet lépni a Szöveg blokk stílus beállítás dialógus ablakba. Itt meg lehet változtatni a felirat megjelenési jellemzőit.

A nyomógomb lenyomásakor kilép az aktuális szöveg módosításából, de a 'Szöveg módosítás' funkcióban marad.

A nyomógomb lenyomásakor a módosított szöveg tartalommal és jellemzőkkel jelenik meg a szövegblokk, és pont bevitel állapotban marad a következő módosítandó felirat azonosításához.

A dialógusablak mozgatás után megőrzi a módosított helyét a képernyőn. Következő megjelenéskor a felhasználó által kijelölt helyen jelenik meg.

A funkció ismétlődő végrehajtását az 'ESC' billentyű megnyomásával, vagy a jobb oldali egérgomb felengedésére megjelenő lebegő menü 'Kilépés' funkciójával lehet befejezni. Folytatható a funkció úgy is, hogy egy másik funkció végrehajtását kezdjük meg!

Lásd:

		Szöveg stílus beállítás...	[S]
		Szöveg blokk stílus beállítás...	[C]

		Szöveg stílus lekérdezés	[Ctrl+S]

	Korlátozások/megjegyzések:
		A dialógusablak a képernyőn áthelyezés után megőrzi a módosított helyét. A következő használatkor a felhasználó által megadott helyen jelenik meg.
		A módosítást a rendszer úgy hajtja végre, hogy a módosított elem attribútumát a rajzi adatbázisban 'töröltre' állítja, és a képernyőn a rajzolatát a rajzi munkaterület színével újra megjeleníti. Ezzel a régi elem 'láthatatlanná' válik a képernyőn. A módosított elemet pedig az új jellemzőkkel újrarajzolja. E közben olyan elemek rajzolatai is törlődnek, amelyek a képernyőn ugyanolyan képponton jelennek meg, mint a módosított elem. Ezek az elemek egy ablakozás újraépítés esetén fognak újra teljes egészében megjelenni.
		A látszólag törölt elemeket újra megjeleníthetjük az Újrarajzol [F8] funkcióval.
		A nem kívánatos módosításokat a Visszavonás [Ctrl+Z, F11] parancs segítségével állíthatjuk vissza. A funkció a Pont bevitel közben is, a végrehajtás alatti funkció megszakítása nélkül is használható.
		Az indokolatlanul visszavont parancsokat a Újra érvényesít [Ctrl+Y, F12] parancs segítségével állíthatjuk vissza. A funkció a Pont bevitel közben is, a végrehajtás alatti funkció megszakítása nélkül is használható.
