E L E K T R O Kábelfektetési tervek készítése

Kábelfektetés tervezés

Kábelfektetési, műszaki tervek adatainak megadása...

A kábelfektetési tervek elkészítéséhez szükséges a létesítmény valós méretű helyszínrajzának az előállítása. Az OmegaCAD ELEKTRO rendszerben az általános műszaki terv típus alkalmas helyszínrajz jellegű tervek kezelésére. Tetszőleges tervlap méretet, léptéket és mértékegységet állíthatunk be.

A kábelfektetési tervek kezeléséhez az OmegaCAD ELEKTRO rendszerben már nem vezetünk be újabb tervtípust. Az elkészítendő tervlapok követelményeit mindenben teljesen kielégíti a már korábban bevezetett és alkalmazott általános műszaki terv típus. Ezért a kábelfektetési terveket az általános műszaki terv modulban kezelt tervformátumban, azok között készítjük el.

Ez azt is jelenti, hogy a kábelfektetési tervek elkészítéséhez szükséges a létesítmény valós méretű helyszínrajzát elkészíthetjük az  Általános műszaki tervek készítése modulban is. A később ebben a Kábelfektetési tervek készítése modulban generált tervlapok is kezelhetők az általános műszaki tervező modulban.

Kábelfektetési tervek szerkesztési rétege

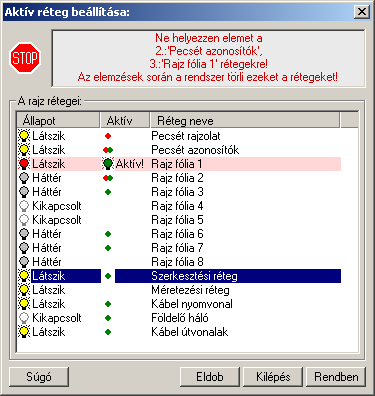

A kábelfektetési tervek megszerkesztésekor a tervlapokat építő egyes elemeket hasonlóan más tervlapokhoz a szerkesztett tervlap rétegeihez kell rendelni. Az így megszerkesztett tervlapokat a rendszer automatikus elemzési és tervlap generáló funkciójával elemezni fogjuk. Az elemzési modul a megszerkesztett tervlap sorrendben a 2. és 3. rétegét törli, hiszen ezeken a rétegeken helyezi el az automatikusan szerkesztett elemeket. Azért, hogy az általunk megszerkesztett terv egyetlen részlete se vesszen el a generálás során, a szerkesztési műveletek során, ha az aktív réteg az előbbi 2., vagy a 3., akkor a rendszer az alábbi panelon másik aktív réteg beállításra hívja fel a figyelmet:

Ha nem ezt a funkciót használjuk az aktív réteg megváltoztatására, akkor használjuk a  Aktív réteg beállítása , vagy a  Réteg beállítások funkciót.
Ne helyezzünk el elemet a tiltott 2., vagy a 3. sorszámú a rétegeken!

Ha az aktívan kijelölt réteg továbbra is a 2., vagy a 3. sorszámú réteg, akkor a gomb érvénytelen.

Nem változtatunk az aktív rétegen! A szerkesztés folytatódik Az újonnan szerkesztett elem a tiltott 2., vagy a 3. sorszámú rétegre kerül elhelyezésre.

Nem változtatunk az aktív rétegen! A szerkesztést félbeszakítjuk. Ha nem ezt a funkciót használjuk az aktív réteg megváltoztatására, akkor használjuk a  Aktív réteg beállítása , vagy a  Réteg beállítások funkciót.
Ne helyezzünk el elemet a tiltott 2., vagy a 3. sorszámú a rétegeken!

Az aktívan kijelölt réteg a tiltott rétegekről átállított. A gomb megnyomásával az itt kijelölt réteg lesz az aktív. Ha az aktívvá tett réteg nem látható állapotú volt, akkor a képernyő rajzolat újra rajzolódik a megfelelő új réteg állapotnak megfelelően. A szerkesztés folytatódik. Az újonnan szerkesztett elem erre a kijelölt rétegre kerül elhelyezésre.
