Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

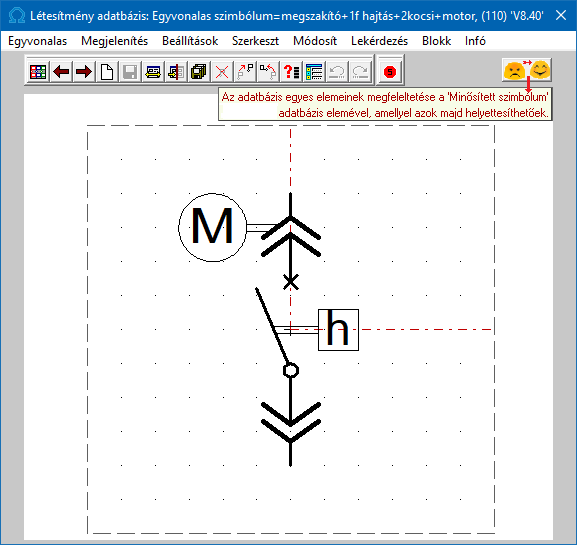

Egyvonalas szimbólumok adattára

Szimbólum kiválasztása

A parancs indítása után az egyvonalas szimbólumok palettája jelenik meg. A felső sorban látható az aktuális szimbólum neve és sorszám azonosítója. A szimbólumok palettájáról kiválaszthatjuk a módosítani kívánt szimbólumot. A jobb oldali gördítősáv a paletta lapozására, az alsó ablak a szimbólum név alapján történő kiválasztására szolgál.

A szimbólumok kiválasztására megszokott 4x4-es táblázatból történő kiválasztás mellet a gomb segítségével áttérhetünk listás kiválasztásra is. És hasonlóan, a listás kiválasztási módból visszatérhetünk a 4x4-es táblázatból történő választásra.

A listás beállításban változtathatjuk a lista egyes sorainak magasságát, vagy a szöveg összehasonlításban a kis/nagybetű azonosságát.

Az előző szimból betöltése

A funkció segítségével a szimbólum listán az aktuálisan kezelt szimbólt megelőző szimbólumra válthatunk. Ha volt módosítás az aktuális szimbólumon, akkor a rendszer megkérdezi, hogy mentse-e. Érvénytelen a funkció, ha a szimból lista első eleme az aktuális.

A következő szimból betöltése

A funkció segítségével a szimbólum listán az aktuálisan kezelt szimbólumot követő szimbólumra válthatunk. Ha volt módosítás az aktuális szimbólumon, akkor a rendszer megkérdezi, hogy mentse-e. Érvénytelen a funkció, ha a szimból lista utolsó eleme az aktuális.

Új szimbólum

A parancs segítségével a szimbólum nevének megadása után új szimbólumot szerkeszthetünk.

Mentés

A parancs segítségével az aktuális szimbólumon végrehajtott módosításokat tárolhatjuk. Csak akkor érvényes, ha a szimbólum adatain módosítottunk. Ha a szimbólum szerkesztésből úgy akarunk kilépni, hogy még nem mentettük a változásokat, a rendszer döntési kérdést tesz fel, hogy mentjük-e a módosításokat?

Bemásol

A parancs segítségével egy meglévő szimbólum rajzolatát másolhatjuk az aktuális szimbólumba úgy, hogy a meglévő kép törlődik.

Hozzáfűz

A parancs segítségével egy meglévő szimbólum rajzolatát másolhatjuk az aktuális szimbólumba a meglévő képre. A szimbólum új rajzolata az eredeti és a bemásolt szimbólum együttes képe lesz.

Átnevezés

A parancs segítségével az aktuális szimbólum nevét módosíthatjuk.

Törlés

A parancs segítségével az aktuális szimbólumot törölhetjük a palettáról. Mivel a szimbólumok készülékhez rendeltek, ezért a szimbólum csak akkor törölhető, ha nincs egyetlen készülékhez sem rendelve. A törlés funkció ellenőrzi, hogy van e- készülék hozzá rendelés. Ha van összerendelés, akkor a rendszer:

A szimbólumhoz készülék van rendelve! Nem törölhető!!!

Üzenetet küldi és a gomb érvénytelen, a törlés nem hajtható végre! Ha a szimbólum nincs egyetlen készülékhez sem rendelve, akkor a rendszer:

A szimbólumhoz nincs készülék rendelve! Törölhető!!!

Üzenetet küldi és a gomb megnyomásával a szimbólum törölhető!

A törlés a Milyen elemhez van rendelve?... funkcióval azonosan működik, kiegészítve a gombbal.

Rendezés

A parancs segítségével az aktuális szimbólumot a palettán a kiválasztott szimbólum elé helyezhetjük.

Milyen elemhez van rendelve?...

A funkció segítségével adatokat kapunk arról, hogy a kiválasztott szimbólum az adatbázis rendszerben mely készülékhez van hozzárendelve.

Szimbólum csoportok...

A szimbólumok funkció szerinti csoportosítása a felhasználás során a kiválasztást teszi könnyebbé és gyorsabbá.

Lásd még: Szimbólum csoportok létrehozása

Átemelés

A parancs segítségével az átemelésre kijelölt szimbólumot az adattárba másolhatjuk.

Lásd még: Adatbázis elem átemelés

Saját szimbólumok megfeleltetése

Annak támogatására, hogy a saját meglévő adatbázisaink egy mozdulattal a lehető legnagyobb arányban a Minősített szimbólumok adatbázisára épüljenek, használjuk ezt funkciót, mely a saját szimbólum adatbázist teljes egészében összeveti a Minősített szimbólumok adatbázisával, és azonosság esetén a megfeleltetést el is végzi. Így azok a szimbólumok, amelyek egyértelműen helyettesíthetők egy minősített szimbólummal, a továbbiakban a készülék típus cserék során is azonosak lesznek, és cserélhetővé vállnak.

Lásd: Saját szimbólumok megfeleltetése

Egyvonalas adatbázis...

A parancs segítségével az aktuális adatbázisra vonatkozó információkat kaphatunk. Lásd: Információk az adatállományokról.

Alap grafikus funkciók

Szimbólum rajzolatának megszerkesztéséhez valamennyi alap grafikus funkció elérhető és használható. Ezek működése és kezelése megegyezik az alap grafikus rendszerben ismertetettel.

Kilépés

A Kilépés meghívásával a szimbólum szerkesztő bezáródik. Ha volt módosítás az aktuális szimbólumon, akkor a rendszer megkérdezi, hogy mentse-e. Ezzel visszatérünk a törzsadatbázis kezelés fő funkcióihoz.

Korlátozások/megjegyzések:

Az OmegaCAD ELEKTRO rendszer egyvonalas szimbólum adatbázisra vonatkozó korlátait lásd itt!
