Korlátozások/megjegyzések:
|
|
|

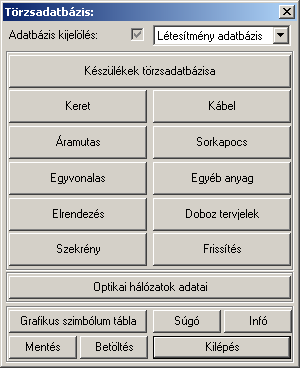

Az OmegaCAD
ELEKTRO törzsadatbázisa, mint fogalom több,
egymástól független, szabadon szerkeszthető és módosítható adattárat
jelent. Úgy, mint:
|
|
|
Keretek:
|
|
|
|
Az áramutas keretek, az áramutas szimbólumokkal
együtt, az 'Aramutas.msf' fájlban tárolódnak.
|
|
|
|
Az áramutas keretek maximális száma:
1024
|
|
|
|
Az áramutas keretek maximálisan:
16 csatlakozási pontot tartalmazhatnak.
|
|
|
|
A keretek nevei maximálisan:
35 karaktert tartalmazhatnak.
|
|
|
|
Ha a keretek adatbázisában módosítást hajtunk
végre, akkor az adatbázis már csak a
V8.40 vagy későbbi változatú
rendszerekkel lesz használható. Korábbi rendszer verziók adatbázis verzió hibát
jeleznek!
|
|
|
Áramutas
szimbólumok:
|
|
|
|
Az áramutas szimbólumok, az áramutas keretekkel
együtt, az 'Aramutas.msf' fájlban tárolódnak.
|
|
|
|
Az áramutas szimbólum maximális száma:
2048
|
|
|
|
Az áramutas szimbólum nevei maximálisan:
35 karaktert
tartalmazhatnak.
|
|
|
|
Az áramutas szimbólumokhoz maximálisan:
10 tervjelet lehet rendelni.
|
|
|
|
Az áramutas szimbólumok tervjelei maximálisan:
3 karaktert
tartalmazhatnak.
|
|
|
|
Ha az áramutas szimbólum adatbázisában módosítást
hajtunk végre, akkor az adatbázis már csak a
V8.40 vagy későbbi változatú
rendszerekkel lesz használható. Korábbi rendszer verziók adatbázis verzió hibát
jeleznek!
|
|
|
Egyvonalas
szimbólumok:
|
|
|
|
Az egyvonalas szimbólumok az 'egyvonal.msf'
fájlban tárolódnak.
|
|
|
|
Az egyvonalas szimbólum maximális száma:
2048
|
|
|
|
Az egyvonalas szimbólum nevei maximálisan:
35 karaktert
tartalmazhatnak.
|
|
|
|
Ha az egyvonalas szimbólum adatbázisában
módosítást hajtunk végre, akkor az adatbázis már csak a
V8.40 vagy későbbi változatú
rendszerekkel lesz használható. Korábbi rendszer verziók adatbázis verzió hibát
jeleznek!
|
|
|
Készülék
elrendezési szimbólumok:
|
|
|
|
A készülék elrendezési szimbólumok az 'elrendez.msf'
fájlban tárolódnak.
|
|
|
|
A készülék elrendezési szimbólum maximális száma:
2048
|
|
|
|
A készülék elrendezési szimbólum nevei
maximálisan: 35
karaktert tartalmazhatnak.
|
|
|
|
A készülék elrendezési szimbólum felfogási pontok
maximális száma: 8
|
|
|
|
Ha a készülék elrendezési szimbólum adatbázisában
módosítást hajtunk végre, akkor az adatbázis már csak a
V8.40 vagy későbbi változatú
rendszerekkel lesz használható. Korábbi rendszer verziók adatbázis verzió hibát
jeleznek!
|
|
|
Szereléshelyek
elrendezési szimbólumok:
|
|
|
|
A szereléshelyek elrendezési szimbólumok az
'szekreny.msf' fájlban tárolódnak.
|
|
|
|
A szereléshelyek elrendezési szimbólum maximális
száma: 1024
|
|
|
|
A szereléshelyek elrendezési szimbólum nevei
maximálisan: 35
karaktert tartalmazhatnak.
|
|
 |
|
A szereléshelyek elrendezési szimbólumokhoz
maximálisan: 12
nézeti képet lehet megadni.
|
|
|
|
Ha a szereléshelyek elrendezési szimbólum
adatbázisában módosítást hajtunk végre, akkor az adatbázis már csak a
V8.40 vagy későbbi változatú
rendszerekkel lesz használható. Korábbi rendszer verziók adatbázis verzió hibát
jeleznek!
|
|
|
Készülék
adatbázis:
|
|
|
|
A készülékek a 'keszulek.msf' fájlban
tárolódnak.
|
|
|
|
A készülék adatbázis maximálisan
128 főcsoportot tartalmazhat.
|
|
|
|
A főcsoport nevek maximálisan
36 karaktert tartalmazhatnak.
|
|
|
|
A készülék adatbázis maximálisan
512 csoportot tartalmazhat.
|
|
|
|
A csoport nevek maximálisan
36 karaktert tartalmazhatnak.
|
|
|
|
A készülék adatbázis maximálisan
2048 készüléket tartalmazhat.
|
|
|
|
A készülék nevek maximálisan
36 karaktert tartalmazhatnak.
|
|
|
|
A készülékek maximálisan
3 jellemzőt tartalmazhatnak.
|
|
|
|
A készülék jellemzők maximálisan
20 karaktert tartalmazhatnak.
|
|
|
|
A készülék tervjelek maximálisan
3 karaktert tartalmazhatnak.
|
|
|
|
A készülék adatbázisban egy tervjelhez
maximálisan 256
készülék tartozhat.
|
|
|
|
A készülék adatbázis maximálisan
8192 készülék típust tartalmazhat.
|
|
|
|
A típus nevek maximálisan
36 karaktert tartalmazhatnak.
|
|
|
|
A típusok maximálisan
248 áramutas piktogramból állhatnak.
|
|
|
|
A készülék részek egyenként egy maximum
32 karakteres készülékrész elnevezést
tartalmazhatnak.
|
|
|
|
A készülék doboz kapocspontok leírása maximálisan
72 karaktert tartalmazhatnak.
|
|
|
|
A készülékek csatlakozási pontjai maximum
8 azonosító
karaktert tartalmazhatnak.
|
|
|
|
A típusok maximálisan
510 doboz csatlakozási pontot
tartalmazhatnak.
|
|
|
|
A típusok maximálisan
48 egyvonalas szimbólumot
tartalmazhatnak.
|
|
|
|
A készülék adatbázis maximálisan
16000 készülék névleges adatot
tartalmazhat.
|
|
|
|
A névleges adatok maximálisan
20 karaktert tartalmazhatnak.
|
|
|
|
A készülék adatbázisban egy lista csoporthoz
maximálisan 128
elem tartozhat.
|
|
|
|
Ha a készülék adatbázisban valamely készülék
szimbólum felépítését módosítjuk, akkor az adatbázis már csak a
V8.40 vagy későbbi változatú
rendszerekkel lesz használható. Korábbi rendszer verziók adatbázis verzió hibát
jeleznek!
|
|
|
Költségvetési
adatok:
|
|
|
|
A költség kiírási szöveg maximálisan
18 sort, soronként maximálisan
42 karaktert tartalmazhat.
|
|
|
|
A költség dimenzió adat maximálisan
10 karaktert tartalmazhat.
|
|
|
|
A költség gyártó/forgalmazó adat maximálisan
32 karaktert
tartalmazhat.
|
|
|
|
A költség cikkszám adat maximálisan
14 karaktert tartalmazhat.
|
|
|
|
Az elemez kapcsolt egyéb anyagok száma
maximálisan 12
darab lehet.
|
|
|
Kábel adatbázis:
|
|
|
|
A kábelek a 'kabel.msf' fájlban
tárolódnak.
|
|
|
|
A kábelek adatbázis maximálisan
128 kábel típust tartalmazhat.
|
|
|
|
A kábel típusok elnevezései maximálisan
24 karaktert tartalmazhatnak.
|
|
|
|
A kábelek adatbázis típusonként maximálisan
64 kábel
szerkezetet tartalmazhat.
|
|
|
|
A kábelek adatbázis maximálisan
2048 kábel szerkezetet tartalmazhat.
|
|
|
|
A kábel szerkezetek elnevezései maximálisan
24 karaktert
tartalmazhatnak.
|
|
|
|
A kábel szerkezetekhez maximálisan
126 kábelér adható meg.
|
|
|
|
A kábel erekhez erenként maximálisan
15 karaktert tartalmazó kábelér szín
adat adható meg.
|
|
|
|
Ha a kábel adatbázisban módosítást hajtunk végre,
akkor az adatbázis már csak a V8.40
vagy későbbi változatú rendszerekkel lesz használható. Korábbi rendszer
verziók adatbázis verzió hibát jeleznek!
|
|
|
Sorkapocs
adatbázis:
|
|
|
|
A sorkapocsok a 'sorkapocs.msf' fájlban
tárolódnak.
|
|
|
|
A sorkapocs adatbázis maximálisan
1000 sorkapocs fajtát tartalmazhat.
|
|
|
|
A sorkapocs fajták elnevezései maximálisan
20 karaktert
tartalmazhatnak.
|
|
|
|
A sorkapocs adatbázis fajtákként maximálisan
64 sorkapocs
típust tartalmazhat.
|
|
|
|
A sorkapocs adatbázis maximálisan
8000 sorkapocs típust tartalmazhat.
|
|
|
|
A sorkapocs típus elnevezései maximálisan
20 karaktert
tartalmazhatnak.
|
|
|
|
A sorkapocs adatbázis típusonként maximálisan
64 sorkapocs
kódot tartalmazhat.
|
|
|
|
A sorkapocs adatbázis maximálisan
16000 sorkapocs kódot tartalmazhat.
|
|
|
|
A sorkapocs kódok elnevezései maximálisan
20 karaktert
tartalmazhatnak.
|
|
|
Egyébanyag
adatbázis:
|
|
|
|
Az egyébanyagok az 'anyagok.msf'
fájlban tárolódnak.
|
|
|
|
Az egyébanyagok adatbázis maximálisan
64 csoportot tartalmazhat.
|
|
|
|
Az anyag csoportok elnevezései maximálisan
40 karaktert
tartalmazhatnak.
|
|
|
|
Az anyag csoportok maximálisan
64 alcsoportot tartalmazhat.
|
|
|
|
Az egyébanyagok adatbázis maximálisan
2048 alcsoportot tartalmazhat.
|
|
|
|
Az anyag alcsoportok elnevezései maximálisan
40 karaktert
tartalmazhatnak.
|
|
|
|
Az anyag alcsoportok maximálisan
64 egyéb anyagot tartalmazhatnak.
|
|
|
|
Az egyébanyagok adatbázis maximálisan
8192 segyéb anyagot tartalmazhat.
|
|
|
|
Az egyébanyag elnevezései maximálisan
40 karaktert tartalmazhatnak.
|
|
