Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Szereléshelyek elrendezési szimbólumok adattára

Aktív réteg beállítása

A szimbólumok szerkesztése során két réteg áll a rendelkezésünkre: az elrendezési és a méretezési. A kívánt réteget az ablak bal felső részén tehetjük aktívvá. Ezekre a rétegekre a felhasználó szabadon helyezhet el információkat annak figyelembevételével, hogy a méretezési rétegen elhelyezett adatok az elrendezési terven nem jelennek meg abban az esetben, ha a tervezés során úgy állítottuk be (lásd: Készülék elhelyezése a tervezett listáról)). Így valójában célszerű a méretezési réteget a méretezésre használni.

Ha a Beállítások... Háttér rétegek színe beállításban a háttér réteg eltérő szín megjelenítés be van kapcsolva, akkor a rendszer Háttér (Háttér rétegek kijelölése) megjelenítésűre állítja az elrendezési kép azon rétegét mely nem aktív! Ekkor ez a réteg a grafikus funkciókkal nem érhető el!

Ha a háttér réteg színét, megjelenését, vagy az aktív réteget megváltoztattuk, akkor a megváltozott állapotok a képernyőn csak egy újra rajzolás után látszanak.

Szimbólum kiválasztása

A parancs indítása után a szekrény elrendezési szimbólumok palettája jelenik meg. A felső sorban látható az aktuális szimbólum neve és sorszám azonosítója. Valamint hozzá rendelt keret neve. A szimbólumok palettájáról kiválaszthatjuk a módosítani kívánt szimbólumot. A jobb oldali gördítősáv a paletta lapozására, az alsó ablak a szimbólum név alapján történő kiválasztására szolgál.

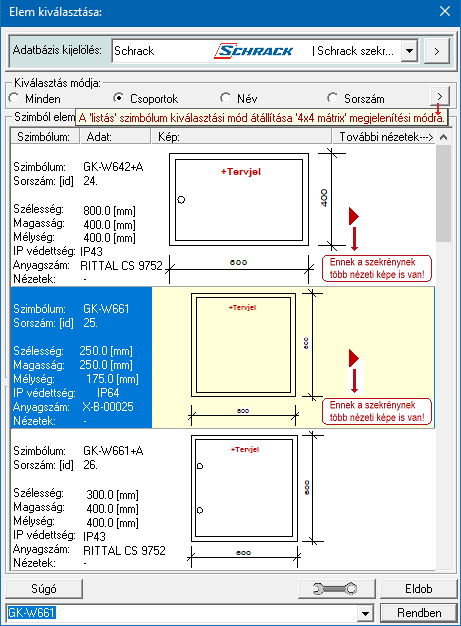

A szimbólumok kiválasztására megszokott 4x4-es táblázatból történő kiválasztás mellet a gomb segítségével áttérhetünk listás kiválasztásra is. És hasonlóan, a listás kiválasztási módból visszatérhetünk a 4x4-es táblázatból történő választásra.

A listás beállításban változtathatjuk a lista egyes sorainak magasságát, vagy a szöveg összehasonlításban a kis/nagybetű azonosságát. A méretezési réteg megjelenítését.

Ha a kiválasztott szekrénynek több nézete is meg van adva, akkor a kiválasztáshoz megjelenik a nézetek listája.

Az előző szimból betöltése

A funkció segítségével a szimbólum listán az aktuálisan kezelt szimbólt megelőző szimbólumra válthatunk. Ha volt módosítás az aktuális szimbólumon, akkor a rendszer megkérdezi, hogy mentse-e. Érvénytelen a funkció, ha a szimból lista első eleme az aktuális.

A következő szimból betöltése

A funkció segítségével a szimbólum listán az aktuálisan kezelt szimbólumot követő szimbólumra válthatunk. Ha volt módosítás az aktuális szimbólumon, akkor a rendszer megkérdezi, hogy mentse-e. Érvénytelen a funkció, ha a szimból lista utolsó eleme az aktuális.

Új szimbólum

A parancs segítségével a szimbólum nevének megadása után új szimbólumot szerkeszthetünk.

Mentés

A parancs segítségével az aktuális szimbólumon végrehajtott módosításokat tárolhatjuk. Csak akkor érvényes, ha a szimbólum adatain módosítottunk. Ha a szimbólum szerkesztésből úgy akarunk kilépni, hogy még nem mentettük a változásokat, a rendszer döntési kérdést tesz fel, hogy mentjük-e a módosításokat?

Bemásol

A parancs segítségével egy meglévő szimbólum rajzolatát másolhatjuk az aktuális szimbólumba úgy, hogy a meglévő kép törlődik.

Hozzáfűz

A parancs segítségével egy meglévő szimbólum rajzolatát másolhatjuk az aktuális szimbólumba a meglévő képre. A szimbólum új rajzolata az eredeti és a bemásolt szimbólum együttes képe lesz.

Átnevezés

A parancs segítségével az aktuális szimbólum nevét módosíthatjuk.

Törlés

A parancs segítségével az aktuális szimbólumot törölhetjük a palettáról.

Rendezés

A parancs segítségével az aktuális szimbólumot a palettán a kiválasztott szimbólum elé helyezhetjük.

Szimbólum csoportok...

A szimbólumok funkció szerinti csoportosítása a felhasználás során a kiválasztást teszi könnyebbé és gyorsabbá.

Lásd még: Szimbólum csoportok létrehozása

Átemelés

A parancs segítségével az átemelésre kijelölt szimbólumot az adattárba másolhatjuk.

Tervjel helye

A parancs segítségével a szereléshely tervjelének, mint feliratnak a helyét adhatjuk meg. Majd módosíthatjuk az irányát, bázispontjának helyét a szöveg pozícionálás ablakban.

Megjelenési felület

Azt a nézeti felületet rögzítjük, amellyel ez a szimbólum a 4x4-es mátrix kiválasztó listában, valamint ebbe a szerkesztő ablekba belépve megjelenik. A megjelenési felület azonos lesz a jelenleg látható nézettel.

Befoglaló méret (X,Y,Z)...

A funkció segítségével a szekrény térbeli befoglaló méretét adjuk meg.

Lásd: Térbeli befoglaló méret megadása

Költség/anyagkiírási adatok megadása

A szekrény szimbólokhoz anyagszámot és költségvetési/anyagkiírási adatot rendelünk. Így lehetővé vállik az anyag és költség listákban való szerepeltetése.

A szekrény szimbólokhoz az anyagszámot a menüből elérhető Anyagszám... funkcióban adhatjuk meg.

A szekrény szimbólokhoz több nézeti képet is megadhatunk. A szerkesztési terület alatt megjelenő lapozó sáv mindaddig felkínálja a Következő nézet megadási lehetőséget, amig a rendszerben arra lehetőség van. [A jelenlegi kiépítésben 12 nézet adható meg.]

Ha a Következő nézet fülre kattintunk, akkor a rendszer felveszi a következő nézetet, és a sorrendnek megfelelő nézet nevet kínálja fel az új nézet nevének megadás ablakban.

A nézetek lapozó sávján jobb oldali egér gomb felengedésére megjelenő lebegő menűben lehetőségünk van a kijelölt nézet átnevezésére vagy áthelyezésére, és új nézet beszúrására.

Továbbá lehetőségünk van arra, hogy az egyik nézetet olyan egyedi tulajdonsággal lássuk el, amelyben megadhatjuk azt a területet, amelyen belül a kábelek átvezetésére alkalmas hely van. Ezt nevezzük lemez kivágásnak. A menüpontot kiválasztva megadhatjuk a lemezen belüli területet.

Nem kötelező megadni, hogy a nézetek között melyik lehet az, ahol a lemez kivágási terv ténylegesen elkészül. Ha megadjuk, akkor a szekrény valamennyi felhasználási helyén már adott lesz. Egyébbként szekrényenként egyedileg kell megadni, minden egyes felhasználási helyen!

Lásd: Elektro rendszer beállítások

Szekrény adatbázis...

A parancs segítségével az aktuális adatbázisra vonatkozó információkat kaphatunk. Lásd: Információk az adatállományokról.

Alap grafikus funkciók

Szimbólum rajzolatának megszerkesztéséhez valamennyi alap grafikus funkció elérhető és használható. Ezek működése és kezelése megegyezik az alap grafikus rendszerben ismertetettel.

Kilépés

A Kilépés meghívásával a szimbólum szerkesztő bezáródik. Ha volt módosítás az aktuális szimbólumon, akkor a rendszer megkérdezi, hogy mentse-e. Ezzel visszatérünk a törzsadatbázis kezelés fő funkcióihoz.

Korlátozások/megjegyzések:

Az OmegaCAD ELEKTRO rendszer szekrény elrendezési szimbólum adatbázisra vonatkozó korlátait lásd itt!
