"Áramútterv fedőlap tervezés" modul

Elérés:

E L E K T R O

Fedőlap tervezés

Működési kapcsolat szerkesztése...

A parancs a működési blokkvázlat terven elhelyezkedő készülékek közötti kapcsolatok, és működési kapcsolatok megjelenítésére szolgál.

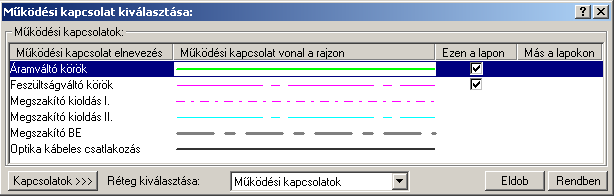

A kapcsolat parancs kiadását követően a 'Működési kapcsolat kiválasztása:' ablakba jutunk. A 'Működési kapcsolatok:' csoportban a listán kijelöljük azt a működési kapcsolatot, amellyel a kapcsolatot meg akarjuk jeleníteni.

Ebben a hasábban a rendszer a funkcióba belépve, automatikusan listázza, és jelzi, ha a működési kapcsolat az aktuális tervlapon megtalálható.

Ebben a hasábban a rendszer akkor listázza, és jelzi, hogy a működési kapcsolat a terv bármely lapján megtalálható, ha Más lapokon oszlopban az egérrel duplán kattintunk. A kigyűjtési állapotot a modulba való belépés után a rendszer mindaddig megőrzi, és nem kell újra végrehajtatnuk, míg nem térünk át másik tervlapra.

Ha a működési kapcsolat listán nincs olyan tulajdonságú kapcsolat, amelyet használni akarunk, akkor a gomb segítségével a Működési kapcsolatok lista karbantartása... funkcióba jutunk, ahol a szükséges változtatások végrehajthatók.

A működési kapcsolatokat megvalósító vonalak a rendszerben speciális vonalak. Ez azt jelenti, hogy a megszerkesztett vonalak tartalmazzák a kapcsolatok jellegét is, a megfelelő vonal stílussal jelenik meg, és hozzá rendelődik egy réteghez. Minden egyes kapcsolat külön tartalmazza a réteghez tartozást. Ezt a felszerkesztés előtt a:

részben állíthatjuk be. A funkcióba először belépve a kijelölt réteg mindig az aktív réteg lesz! Ha itt más réteget jelölünk ki, akkor a későbbiekben ez lesz a működési kapcsolatok elhelyezésére kijelölt réteg. (A réteg listán a Réteg beállítások [R] funkcióban lehet változtatni)

A funkcióba belépve mindig az utoljára kiválasztott működési kapcsolat lesz az aktuálisan kijelölt.

A működési kapcsolat kiválasztása után a kapcsolat kezdőpontjának kijelöléséhez a következő rendszerüzenetet kapjuk:

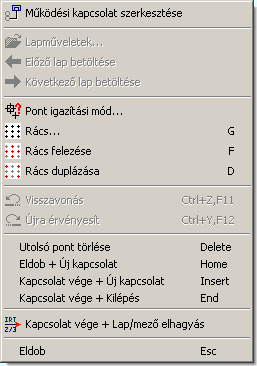

Ha szükséges, akkor a jobb oldali egérgomb megnyomása, majd felengedésére az alábbi lebegő menü jelenik meg.

Ekkor a lebegő menüben megjelenő funkciók a kapcsolat pont megadása közben is hívhatók, végrehajthatók, anélkül, hogy a funkció végrehajtás megszakadna. Kivéve az Eldob, ESC funkciót, mely kifejezetten a funkció szerkesztési eredmény nélküli befejezésére szolgál.

A kezdőpont megadása egy csatlakozópont kijelölésével lehetséges. Ezután a rendszer a következő üzenetet adja:

Ha a második pont megadása után hívjuk meg a lebegő menüt, akkor az további két menüponttal bővül. Ekkor már lehetőség van az utolsó pont törlésére. Lehetőség van új kapcsolatot kezdeni, vagy a kapcsolat befejezése után a funkcióból is kilépni.

A kapcsolatlánc pontja a tervlapon tetszőleges igazítású pontok lehetnek. A lebegő menü funkciók segítségével a rács osztás állítható, a tökéletes kapcsolat illesztés végett.

A kapcsolat kialakítása során a kapcsolatot befejezhetjük a lebegő menű segítségével úgy, hogy a kapcsolat végén a megadhatjuk a kapcsolat folytatását, vagy jellegét megmutató működési kapcsolat lap/mezőkapcsolat megszerkesztésével. Ehhez a lebegő menűben válasszuk a Kapcsolat vége + Lap/mező elhagyás funkciót. Ekkor a működési kapcsolat vonal szerkesztése az utolsó megadott ponttal lezárásra kerül. Ugyanezen a ponton kerül kialakításra a lap/mezőkapcsolat jelzés. A szerkesztés a Működési kapcsolat lap/mezőkapcsolat megadása, módosítása funkcióban folytatódik.

A működési kapcsolat szerkesztése befejezhető úgy is, hogy ugyanazt a pont koordinátát adjuk meg egymás után! (A kurzorral ugyan arra a pontra mutatunk kétszer!)

Működési kapcsolat módosítása

Működési kapcsolat törlése

Működési kapcsolat lap/mezőkapcsolat megadása, módosítása

Működési kapcsolat lista karbantartása

Működési kapcsolatok táblázat készítése...
