Fedőlap tervezés

Működési kapcsolat lap/mezőkapcsolat megadása, módosítása

A működési blokkvázlatokon elhelyezett működési kapcsolatok lapokon, vagy mezőkön keresztül való egymáshoz fűzését a lap/mezőkapcsolatok objektum használatával valósíthatjuk meg. A működési kapcsolat vonalak megszerkesztése történhet úgy is, hogy a vonalak minden kapcsolati jelölés nélkül végződnek. A működési kapcsolat szerkesztését a lebegő menű segítségével befejezhetjük úgy is, hogy a kapcsolat végpontjára elhelyezzük a lap/mezőkapcsolat jelet ezzel a funkcióval.

A funkció segítségével meglévő lap/mezőkapcsolat megjelenésén, jellegén, felíratain változtathatunk. Elvégezhetjük a lap, vagy a mezőkapcsolat összejelöléseket. De megadhatunk új lap/mezőkapcsolat elemet olyan meglévő működési kapcsolat vonal végén, amelyen még nincs elhelyezve lap/mezőkapcsolat jel. Ehhez a funkció meghívása után a kurzorral meglévő lap/mezőkapcsolatot, vagy működési kapcsolat vonal véget kell kijelölnünk.

Ha a kijelölés során nem sikerül működési kapcsolatot vonal végpontot, vagy meglévő lap/mezőkapcsolat elemet azonosítottunk, és a hiba figyelmeztető ablak megjelenik a tervezési opciók funkcióban nincs kikapcsolva, akkor az alábbi hibaüzenet jelenik meg:

Ha a kijelölés során olyan működési kapcsolatot vonal végpontot jelöltünk meg, ahol az utolsó vonal szakasz hossza kisebb mint 5.0[mm], akkor az alábbi hibaüzenet jelenik meg:

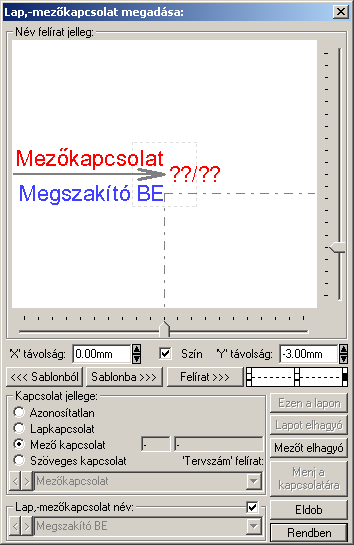

Ha a kijeölés sikeres, akkor a 'Lap,-mezőkapcsolat megadása:' párbeszédpanelben megjelennek az azonosított kapcsolat adatai, vagy új elem létrehozása esetén a beállítások szerinti adatokkal feltöltésre kerül az új elem. A funkcióban a következő beállításokat végezhetjük el:

Kapcsolat jellege:

A 'Kapcsolat jellege:' funkció csoportban állíthatjuk be azt, hogy ez a lap/mezőkapcsolat milyen kapcsolati összerendelést valósítson meg. 'Azonosítatlan' A létrehozáskor minden lap/mezőkapcsolatnak az állapota azonosítatlan lesz. Ez az az állapot azt jelzi, hogy a lap/mezőkapcsolatot szándékunkban áll összerendelni a folytatásaként megadandó kapcsolattal. Ezt jelzi a kapcsolódás definiálatlan állapotát jelző '??/??' pozíció jelzés is. Az ilyen kapcsolatokból lehet szöveges kapcsolatot is definiálni. Ezért opcionálisan meg lehet adni a 'Tervszám' felírat szöveget is. Viszont ha ez nem szöveges kapcsolatként lesz a későbbiekben összerendelve, akkor ez a felírati tartalom elvész. (Lap kapcsolatok esetében ez a felírati rész nem jelenik meg. Mezőkapcsolat esetében pedig automatikusan töltődik ki a kapcsolódó mező áramút tervének pecsét adatával.) Ha ez van kijelölve, akkor a kilépés a rendben gombbal. 'Lapkapcsolat' A kapcsolatot az áramútterven belül egy másik kapcsolattal lehet összerendelni. Ez lehet ezen a tervlapon kapcsolódó, vagy másik lapon kapcsolódó. Ha már össze is van rendelve, akkor a kapcsolódási pozicó kitöltésre kerül, a lap/áramút(pozíció) '2/6/G' adatokkal. Ha továbbra is összerendeletlen, akkor megmarad a '??/??' jelzés. A kapcsolódási pozicó formátumát a Tervlapok grafikai megjelenítése funkcióban a 'Áramút tervlapokon a lap/mezőkapcsolat pozíció megjelenítése' részben lehet előre beállítani. Ha ez van kijelölve, akkor az összejelölés elvégzéséhez a kilépés ezek gombbok valamelyikével célszerűség szerint. Ha ez van kijelölve, és az összejelölés már korábban megtörtént, akkor az összejelölt kapcsolatra ennek a gombnak a segítségével juthatunk el. 'Mező kapcsolat' A kapcsolatot egy másik áramútterv, azaz egy másik mező áramúttervének egy kapcsolatával lehet összerendelni. Ha már össze is van rendelve, akkor automatikusan kitőltődik a 'Tervszám' felírat tartalom, és a kapcsolódási pozicó is kitöltésre kerül, a lap/áramút(pozíció) '2/6/G' adatokkal. Ha továbbra is összerendeletlen, akkor megmarad a '??/??' jelzés. A kapcsolódási pozicó formátumát a Tervlapok grafikai megjelenítése funkcióban a 'Áramút tervlapokon a lap/mezőkapcsolat pozíció megjelenítése' részben lehet előre beállítani. Ha ez van kijelölve, akkor az összejelölés elvégzéséhez a kilépés a mezőt elhagyó gombbal. Ha ez van kijelölve, és az összejelölés már korábban megtörtént, akkor az összejelölt kapcsolatra ennek a gombnak a segítségével juthatunk el. 'Szöveges kapcsolat' Ebben az esetben a lap/mezőkapcsolat folytatását nem tényleges összerendeléssel jelöljük. A kapcsolat jellegét mind a 'Tervszám' felírat és a kapcsolat elnevezés felírat megadásával megadhatjuk. Értelemszerűen nincs kapcsolódási pozíció jelzés. Ha ez van kijelölve, akkor a kilépés a rendben gombbal.

Lap,-mezőkapcsolat név felirat tulajdonságai:

		A gomb megnyomásával a korábban eltárolt lap/mezőkapcsolat név felirat elhelyezési, megjelenési paramétereket állíthatjuk be.
		A gomb megnyomásával a beállított lap/mezőkapcsolat név felirat elhelyezési, megjelenési paramétereket a rendszerhez csatolt sablon állományba tárolhatjuk.

Lap,-mezőkapcsolat név felirat tartalma:

A 'Lap,-mezőkapcsolat név:' funkció csoportban megadhatjuk a lap/mezőkapcsolat elnevezés szövegét. Az adatbeviteli szerkesztő ablak mellett elhelyezett gomb segítségével a felhasználó sablonba tárolhatjuk, gomb segítségével a sablonból törölhetjük az ablak tartalmát! A gomb segítségével a felhasználói sablonban eltárolt szövegekből választhatunk. A kapcsoló bekapcsolásával azt állíthatjuk be, hogy a lap/mezőkapcsolat elnevezése mindig azonos legyen a kapcsolódó működési kapcsolat vonal elnevezésével. Ha bekapcsolt állapotú, akkor a szerkesztő ablak és segéd funkciói érvénytelenek lesznek, és az elnevezése szöveg szerkesztő ablakban a kapcsolódó működési kapcsolat elnevezése jelenik meg. Érvénytelen, és kikapcsolt állapotú lesz a checkbox, ha a lap/mezőkapcsolat nem csatlakozik működési kapcsolat vonalhoz! Ha ez érvényes, és be van kapcsolva, akkor a Működési kapcsolat lap és mezőkapcsolat elemzés ezt automatikusan frissíti, és az aktuálisra állítja, ha ez a létrehozás után megváltozna.

'Tervszám' felirat:

Lap/mezőkapcsolatot mutató nyíl vonal színe:

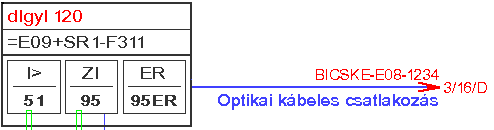

A lap/mezőkapcsolatot a tervlapokon a kapcsolati vonal végén megjelenő nyíl jeleníti meg. Ennek a nyíl vonalnak a vonal jellemző tulajdonságai egyedileg nem állíthatók be. Ennek a vonalnak a tulajdonságai azonosak lesznek az áramútterv logikai tervlapokon használt lap/mezőkapcsolatok 'Lapkapcsolat nyíl vonal' tulajdonságaival, amelyet a Tervlapok grafikai megjelenítése funkcióban a 'Lapkapcsolat nyíl vonal' részben lehet előre beállítani a tervekhez. Hasonlóan, a nyíl formája és pozíciója sem állítható a kapcsolódó vonalhoz egyedileg. Ez e rendszerben előre beállított érték. Szín Kivéve! Arra van lehetőségünk ennek a checkboxnak a bekapcsolásával, hogy a kapcsolati nyíl vonal színe legyen azonos a kapcsolódó működési kapcsolatot jelentő vonal színével. A kapcsoló érvénytelen, és kikapcsolt állapotú lesz, ha a lap/mezőkapcsolat nem csatlakozik működési kapcsolat vonalhoz! Ha ez érvényes, és be van kapcsolva, akkor a Működési kapcsolat lap és mezőkapcsolat elemzés ezt automatikusan frissíti, és az aktuálisra állítja, ha ez a létrehozás után megváltozna.

Ha a fenti funkciókkal elvégeztük a szükséges beállításokat, akkor a beállításoktól függően az alábbi módon folytathatjuk a lap/mezőkapcsolatok megadását, módosítását:

Akkor érvényes, ha 'Lapkapcsolat' jelleg van kijelölve. Megnyomásával elvégezhetjük a lapkapcsolat másik végének összejelölését ezen a tervlapon. Tehát ésszerűen, akkor válasszuk ezt a lehetőséget, ha a kapcsolat folytatását ezen a tervlapon kívánjuk megadni. Ekkor elhagyhatjuk a kapcsolat kijelöléshez a tervlap kijelölés folyamatot. Ezután a funkció teljesen azonosan működik a 'Lapot elhagyó' megadása folyamattal.

Akkor érvényes, ha 'Lapkapcsolat' jelleg van kijelölve. Megnyomásával elvégezhetjük a lapkapcsolat másik végének összejelölését ennek az áramútnak teszőleges tervlapján. Ha ezen a tervlapon kívánjuk megadni a kapcsolódó pontot, akkor ésszerűen válasszuk az előző 'Ezen a lapon' funkciót. A funkcióból kilépve az elvégzett módosítások mentésre kerülnek. Ezután a cél tervlap kijelölése következik. Ki kell választanunk azt a tervlapot, amellyen az összejeleölendő kapcsolat van.

A 'Lapkapcsolat kijelölése:' funkció segítségével a tervlaplistáról úgy válthatunk az aktuálisan tervlapról egy másikra, hogy a tervlap listán kijelöljük a kívánt tervlapot és a

gomb megnyomásával lépünk ki. Ekkor az a tervlap töltődik be, amely a tervlaplistán kék színnel ki van jelölve.

vagy a tervlapok lista soron végzett dupla egér kattintással a kijelöléssel együtt a kilépést végrehajtjuk.

A 'Lapkapcsolat kijelölése' funkciói:

A sikeres tervlap kijelölés után a kijelölő kurzor jelenik meg a tervlapon, amellyel meglévő lap/mezőkapcsolatra, vagy működési kapcsolat vonal végére kell mutatnunk.

Ha a kijelölés sikeres, akkor a két lapkapcsolat véget a rendszer összejelöli az aktuális pozíció jelölésekkel. Ha a kijelölt lapkapcsolat még korábban nem létezett, azaz a rámutatás egy működési kapcsolat vonal végpontjára történt, akkor az új lapkapcsolat beállításai azonosak lesznek a kiindulási lapkapcsolatével. Ha volt megadva kapcsolati név, akkor azt megörökli. Az elhelyezési beállítások is azonosak lesznek.

Ha a kijelölés során nem sikerül működési kapcsolatot vonal végpontot, vagy meglévő lap/mezőkapcsolat elemet azonosítottunk, és a hiba figyelmeztető ablak megjelenik a tervezési opciók funkcióban nincs kikapcsolva, akkor az alábbi hibaüzenet jelenik meg:

Ha a kijelölés során olyan működési kapcsolatot vonal végpontot jelöltünk meg, ahol az utolsó vonal szakasz hossza kisebb mint 5.0[mm], akkor az alábbi hibaüzenet jelenik meg:

Ha a kijelölés során véletlenül ugyanazt a meglévő lap/mezőkapcsolat elemet azonosítottunk, akkor az alábbi hibaüzenet jelenik meg:

Az összejelölés sikeres, akkor a rendszer visszatér arra a tervlapra, amelyről az összejelölést indítottuk a lap/mezőkapcsolat megadása, módosítása funkciót. Ha az összejelölés sikertelen, akkor viszont azon a tervlapon marad, amelyről az összejelölést indítottuk.

A funkcó végrahajtása folytatódik. A funkció ismétlődő végrehajtását az 'ESC' billentyű megnyomásával, vagy a jobb oldali egérgomb felengedésére megjelenő lebegő menü 'Kilépés' funkciójával lehet befejezni. Befejezhető a funkció úgy is, hogy egy másik funkció végrehajtását kezdjük meg.

Akkor érvényes, ha 'Mező kapcsolat' jelleg van kijelölve. Megnyomásával elvégezhetjük a lapkapcsolat másik végének összejelölését valamely más tervezett mező bármely tervlapján lévő működési kapcsolattal.

Ekkor a 'Mező kijelölése:' funkcióban ki kell jelölnünk azt a mezőt, amelyben folytatni akarjuk a működési kapcsolatat. Ha nem jelölünk ki mezőt, akkor a funkcióban maradunk. Akkor is a funkcióban maradunk, ha ugyanezt a mezőt jelöljük ki. Hiszen ekkor a működési kapcsolat ebben a tervben folyatatódik, és ilyen esetben egyszerű lapkapcsolattal is megvalósíthatjuk a feladatot. Ebben az esetben a következő hibaüzenetet kapjuk:

A hiba miatt nem tudunk tovább haladni a mezőkapcsolat megadásában. Másik mezőt kell kijelölnünk. Ha olyan mezőt jelölünk ki, amely nem tervezett, akkor ez sem lesz jó mezőkapcsolat kialakításra. Ebben az esetben a következő hibaüzenetet kapjuk:

A hiba miatt nem tudunk tovább haladni a mezőkapcsolat megadásában. Másik mezőt kell kijelölnünk. Ha a fenti szempontok szerint megfelelő mezőt jelölünk ki, akkor e rendszer kilép a funkcióból és az elvégzett módosítások mentésre kerülnek. A következő lépés a kijelölt mező megnyitása. Előfordulhat, hogy a kijelölt mező viszont nem nyiható meg módosításra. Például azért, mert a létesítményben több tervező is dolgozik egyidőben, és a kijelölt mezőn egy másik tervező éppen dolgozik. Ilyen esetben a tervlapon nem lehet majd menteni az összejelölt mezőkapcsolatot. Ezért ebben az esetben is hibaüzeneztet kapunk:

Ha a fentieken túlvagyunk, és sikeresen kijelöltük azt a mezőt, amelyben a működési kapcsolat folytatását meg akarjuk adni, akkor meg kell adnunk azt a tervlapot, amelyen a kapcsolatot folytatni akarjuk. Ez a folyamat már teljesen azonos a lapkapcsolat megadásával. Leírását lásd ott. A mezőkapcsolat sikeres összejelölése után a rendszer visszatér ebbe, a kindulási mezőbe, ahol elindítottunk a lap/mezőkapcsolat megadása, módosítása funkciót. Ha az összejelölés sikertelen, akkor viszont abban a mezőben marad, amely a mezőkapcsolat összejelöléshez ki lett jelölve.

Akkor érvényes, ha olyan 'Lapkapcsolat', vagy 'Mező kapcsolat' van kijelölve, amely már korábban összejelölésre került a kapcsolati párjával. Ekkor az elvégzett módosítások elmetése után a rendszer bezárja ezt a funkciót, majd a  megkeresi a kapcsolat összejelölt párját és a kurzort az összejelölt kapcsolatra helyezi. Ez a funkció azonosan működik, mint a Működési lap/mezőkapcsolatok követése funkció, kivéve, hogy már a kiindulási lap/mezőkapcsolatot nem kell kijelölni, hiszen az már ebben az esetben adott.

Ha ezzel a gombbal lépünk ki, akkor változtatás végrehajtása nélkül lépünk ki a lap/mezőkapcsolat megadása, módosítása funkcióból. A funkcó végrahajtása folytatódik. A funkció ismétlődő végrehajtását az 'ESC' billentyű megnyomásával, vagy a jobb oldali egérgomb felengedésére megjelenő lebegő menü 'Kilépés' funkciójával lehet befejezni. Befejezhető a funkció úgy is, hogy egy másik funkció végrehajtását kezdjük meg.

Csak akkor érvényes, ha a lap/mezőkacsolatok adataiban a fenti szerkesztő, beállító funkciókkal valamilyen változást hajtottunk végre a belépési állapothoz képest. Ez új lap/mezőkapcsolat megadása esetén minden esetben fenn áll. Ha ezzel a gombbal lépünk ki, a kijelölt lap/mezőkapcsolat a megadott módosításokkal tárolódik. A funkció folytatódik, a következő lap/mezőkapcsolat kijelőlésével.

Gyors funkció elérés:

Ha a lebegő menü és elem kijelölés használata bekapcsolt, és lap/mezőkapcsolat elem van kijelölve, akkor:

A lap/mezőkapcsolat módosítását elvégezhetjük lap/mezőkapcsolat rajzolatán végrehajtott bal oldali egérgomb dupla kattintásával is.
