Az OmegaCAD ENGINEER tervezőrendszer felhasználói kézikönyve

Áramútterv fedőlap tervezés, működési blokkvázlat készítés

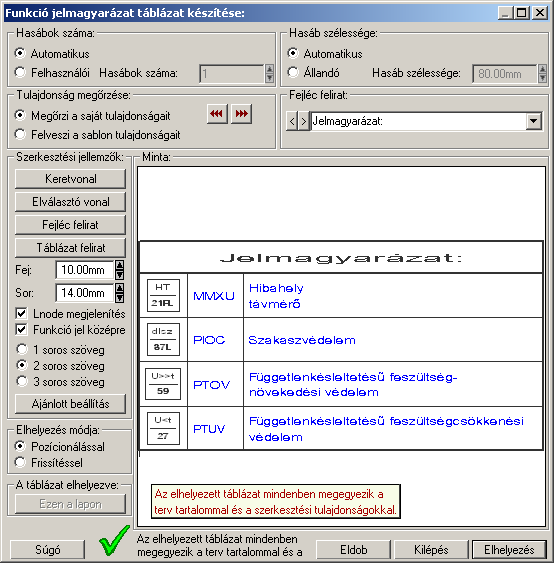

'Hasábok száma:'

A csoportban a készítendő táblázat hasábjainak számát állítjuk be.

Automatikus

Ennek a beállításnak az esetén a rendszer a tervlap méretének megfelelően megválasztja az optimális hasábszámot.

Felhasználói

Ennek a beállításnak az esetén a hasábok száma a felhasználói beállítás szerinti lesz. A hasábok számát 1 és 4 között lehet megadni.

'Hasáb szélessége:'

A csoportban a készítendő táblázat funkció leírás hasáb szélességét állítjuk be. A táblázat funkció jel és Lnode hasább szélessége mindig automatikus, az az a hasábban elhelyezett elemek közül a legszélesebb helyigénye szerint kerül kialakításra.

Automatikus

Ennek a beállításnak az esetén a rendszer a hasábban lévő feliratok hosszától függően számítja ki a hasáb szélességét.

Állandó

Ennek a beállításnak az esetén a hasábok szélessége a felhasználói beállítás szerinti lesz.

'Tulajdonság megőrzése:'

A csoportban a készítendő funkció jelmagyarázat táblázat tulajdonságainak megőrzését állítjuk be.

Megőrzi a saját tulajdonságait

Ebben az esetben tárolódik a szerkesztés során beállított összes megjelenítési tulajdonság. Lehetőség van a funkció jelmagyarázat táblázat tulajdonságait a beállítás sablonba másolni a gombbal. Ekkor más funkció jelmagyarázat táblázatok megjelenítését azonossá tehetjük a most szerkesztettel.

Ha a sablon tulajdonságaival módosítani akarjuk a szerkesztendő funkció jelmagyarázat táblázat megjelenését, akkor azt a gombbal tehetjük meg! Ha nem ez az opció van kijelölve, akkor a fenti gombok érvénytelenek.

Felveszi a sablon tulajdonságait

Ebben az esetben a funkció jelmagyarázat táblázat megjelenése mindig az aktuális sablon megjelenésével lesz azonos. A funkció jelmagyarázat táblázat frissítése esetén a megjelenés mindig az aktuális sablon megjelenésének megfelelően módosul.

'Fejléc felirat:'

A csoportban a készítendő táblázat fejléc feliratát állítjuk be.

A szerkesztő ablakba beírt szöveg megjelenik a táblázat fejlécében. Az adatbeviteli szerkesztő ablak mellett elhelyezett gomb segítségével a felhasználó sablonba tárolhatjuk, gomb segítségével a sablonból törölhetjük az ablak tartalmát! A gomb segítségével a felhasználói sablonban eltárolt szövegekből választhatunk!

'Szerkesztési jellemzők:'

A csoportban a készítendő táblázat vonalainak és feliratainak jellemzőit adjuk meg. Itt állítjuk be a sor magasságokat is.

Keretvonal

A funkció jelmagyarázat táblázatot határoló vonal tulajdonságait állíthatjuk be. Megnyomása után a vonaljellemzők beállítása dialógus ablak jelenik meg. Lásd: (Vonal stílus beállítása)

Elválasztó vonal

A funkció jelmagyarázat táblázat hasábjait és sorait elválasztó vonal tulajdonságait állíthatjuk be. Megnyomása után a vonaljellemzők beállítása dialógus ablak jelenik meg. Lásd: (Vonal stílus beállítása)

Fejléc felirat

A funkció jelmagyarázat táblázat fejlécében megjelenő felirat tulajdonságait állíthatjuk be. Megnyomása után a szöveg jellemzők beállítása dialógus ablak jelenik meg. Lásd: (Szöveg stílus beállítása)

Táblázat felirat

Ezzel a felirat jelleggel jelennek meg a 'tervezett' funkció jelmagyarázatok részletes leírása a táblázatban. Megnyomása után a szöveg jellemzők beállítása dialógus ablak jelenik meg. Lásd: (Szöveg stílus beállítása)

Fej:

A funkció jelmagyarázat táblázat fejléc sor magassága a rajzlapon [mm]-ben.

Sor:

A funkció jelmagyarázat táblázat adat sor magassága a rajzlapon [mm]-ben.

Lnode megjelenítés:

Ha be van kapcsolva akkor megjelenik a táblázatban a funkció jelekhez tartozó Lnode.

Funkció jel középre:

Ha be van kapcsolva a funkció jelek pozíciója középen lesz, kikapcsolt állapotban a funkció jelek pozíciója a bal szélen lesz..

1 soros szöveg:

Ha ez a rádió gomb van kiválasztva a táblázatban a funkció jel részletes leírása 1 sorban jelenik meg.

2 soros szöveg:

Ha ez a rádió gomb van kiválasztva a táblázatban a funkció jel részletes leírása 2 sorban jelenik meg.

3 soros szöveg:

Ha ez a rádió gomb van kiválasztva a táblázatban a funkció jel részletes leírása 3 sorban jelenik meg.

Ajánlott beállítás:

Az ajánlott beállítások gombra kattintva a táblázat tulajdonságai felveszik az alap beállításokat.

'Elhelyezés módja:'

A csoportban a készítendő táblázat elhelyezés módját állítjuk be.

Pozícionálással

Ha még nem történt táblázat elhelyezés korábban a tervlapokon, akkor csak ez a rádió gomb érvényes, és a tervező által kiválasztott pozícióba kerül elhelyezésre a táblázat. Amennyiben már történt korábban táblázat elhelyezés valamelyik tervlapon, a rendszer autómatikusan törli valamennyit, és az új táblázat pozíciójának kiválasztása a tervező feladata. Ebben az esetben ez a gomb látható.

Frissítéssel

Ha még nem történt táblázat elhelyezés korábban a tervlapokon, akkor ez a rádió gomb érvénytelen. Amennyiben már történt korábban táblázat elhelyezés valamelyik tervlapon, és elhelyzés esetén ez a rádió gomb van kiválasztva, akkor a régi táblázatok törlésre kerülnek és a pozíciójukba autómatikusan felszerkesztődik az új táblázat. Ebben az esetben nincs szükség pozícionálásra az elhelyezésnél. Ebben az esetben ez a gomb látható.

'A táblázat elhelyezve:'

A csoportban a már elhelyezett táblázat lapjára lehet ugrani a gomb megnyomásával.

Ezen a lapon

A gomb érvénytelen ha a táblázat még nem került elhelyezésre. Ellenkező esetben mutatja a táblázat melyik lapon van elhelyezve. Megnyomásakor a táblázat lapjára ugrik a rendszer.

'Állapot visszajelző információs sáv:'

A csoportban a táblázat elhelyezésével kapcsolatos információkról kapunk tájékoztatást. Egy ikonból és egy szöveges leírásból áll, a szöveges leírás megjelenik a szöveges rajzon mozdulatlan hagyott kurzor mellett is.

Az elhelyezett táblázat mindenben megegyezik a terv tartalommal és a szerkesztési tulajdonságokkal.

A táblázat még nincs elhelyezve a terven!

Az elhelyezett táblázat szerkesztési tulajdonság nem azonos a beállítottal!

Az elhelyezett táblázat tartalom nem azonos a terv tartalommal!

Az elhelyezett táblázat tartalom és szerkesztési tulajdonság nem azonos a terv tartalommal és tulajdonságokkal!

Korlátozások/megjegyzések:

A dialógus ablak átméretezhető. Az átméretezett értékeket a rendszer megőrzi!

A címsorban az egér jobb oldali gombjának lenyomásával a felugró menüben a 'Eredeti méret és helyzet visszaállítása' menüpont választásával a dialógus ablak eredeti helyzete és mérete visszaállítható.

Az OmegaCAD ENGINEER rendszer a táblázat fejléc szövegeket a 'x:\V10.x..\OmegaWin32\UserSettings\Engineer.Ini' állományban tárolja.

Az OmegaCAD ENGINEER rendszer a táblázat készítés sablon beállításait a 'x:\V10.x..\OmegaWin32\UserSettings\UserV8.Ini' állományban tárolja.
