A kommunikációs tervek kezeléséhez az
OmegaCAD ENGINEER rendszerben már nem
vezetünk be újabb tervtípust. Az elkészítendő tervlapok követelményeit
mindenben teljesen kielégíti a már korábban bevezetett és alkalmazott általános
műszaki terv típus. Ezért a kommunikációs terveket az általános
műszaki terv modulban kezelt tervformátumban, azok között készítjük el.
Így tetszőleges tervlap méretet és léptéket állíthatunk be.
Ez azt is jelenti, hogy a kommunikációs tervek
grafikai részét kezelhetjük az
 Általános
műszaki tervek készítése modulban is.
Továbbá, hogy a kommunikációs terv számára a tervlapot és annak adatait is
hasonlóan műszaki tervek adataihoz, a következő funkcióban állíthajuk
be.
Ezen a kommunikációs terveken kommunikációs és a
mezők áramútterv fedő tervlapokról védelmi/irányítástechnikai
készülékeket helyezünk el. Ezek a készülékek a grafikai nyílvántartáson
túlmenően a készülék nyílvántartásban is szerepelnek. Ezért szükséges,
hogy a kommunikációs tervek kezeléséhez a rendszerben egyértelműen

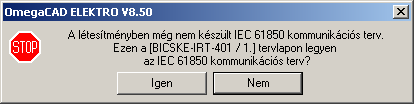

kijelöljük a műszaki tervek egy lapját. Ez mindaddig nem szükséges, míg
nem kerül készülék a tervlapra. De ha az alábbi funkciók egyikét először
használjuk, akkor ezt rögzítenünk kell a következők szerint:

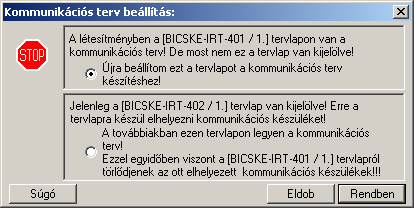

Ha a fenti fukciók egyikét újra használjuk,
korábban már ki volt jelölve a létesítmény kommunikációs terve az általános
műszaki tervlapok közül, de most nem ez a kijelölt műszaki
tervlap, akkor jelenik meg az alábbi információs ablak.
|
Újra beállítom ezt a tervlapot a
kommunikációs terv készítéshez!
|
|
A létesítményben egy másik tervlapon van már
megadva a kommunikációs terv! De most nem ez a tervlap van kijelölve! Ha azt
akarjuk, hogy a kommunikációs terv a létesítményben változatlanul a korábban
már megadott és elkészített legyen, akkor ezt az opciót kell beállítanunk!
|
|
|
|
A továbbiakban ezen tervlapon legyen a
kommunikációs terv!
|
|
Ha korábban már ki volt jelölve a létesítmény
kommunikációs terve az általános műszaki tervlapok közül, és a
későbbiekben nem ezt, hanem a most kijelölt tervlapot szeretnénk
kommunikációs tervként használni, akkor ezt az opciót kell kijelölnünk!
Fontos tudnunk, hogy ebben az esetben a már korábban kijelölt tervlapra átemelt
védelmi/irányítástechnikai valamint a kommunikációs készülékek grafikai
objektumai 'elveszítik' készülék jellegüket! Ez azt jelenti,
hogy a grafikai képeik változatlanul megmaradnak! De eztután mint grafikus
csoport elemet a rendszer bármelyik funkciójával manipulálhatjuk. Törölhetjük,
felbonthatjuk, átalakíthatjuk.
|
|
|
|
Ha a fenti ablak megjelenik, csak akkor
tudunk tovább lépni, ha valamelyik választási lehetőséget megjelöltük.
|
|
|
KOMMUNIKÁCIÓS tervezek készítése
