Az OmegaCAD ENGINEER tervezőrendszer felhasználói kézikönyve

IEC-61850 szabvány alkalmazása az OmegaCAD ELEKTRO rendszerben

Mező és állomásszintű védelmi és irányítástechnikai kommunikáció tervezés modul

Elérés:

 Menü:

E L E K T R O KOMMUNIKÁCIÓS tervezek készítése

Kommunikáció tervezés

Kommunikációs készülék szerkesztése

Szerszámos:

A paranccsal kommunikációs készüléket helyezhetünk el a működési blokkvázlat tervlapokon. Ezzel az egy funkcióval lehetőségük van azonosított kommunikációs készülék, valamint konkrét készülék típus hozzárendeléssel ellátott kommunikációs készülék létrehozására. Az egyes készülékekhez a funkció listából válszthatunk konkrét, a készülékhez tartozó funkciókat. Az azonosított készülékeket több helyen is megjeleníthetjük a tervlapokon. A különböző megjelenési helyeken nem szükséges a készülékekhez tartozó valamennyi funkció megjelenítése. A készülékeken belül az egyes megjelenési helyen funkciónként állíthatjuk be, hogy az adott funkció az adott helyen látszik-e vagy sem.

A funkció meghívása után, a szálkereszten megjelenő sematikus ábra tetszőleges helyen elhelyezhető a terven.

Ha még nem volt megadva kommunikációs készülék, vagy közben műszaki tervlapot váltottunk, akkor Kommunikációs, műszaki tervek adatainak megadása... szerint kell eljárnunk.

Készülék bal alsó sarok pontjának kijelölés: [ESC=Kilépés!]

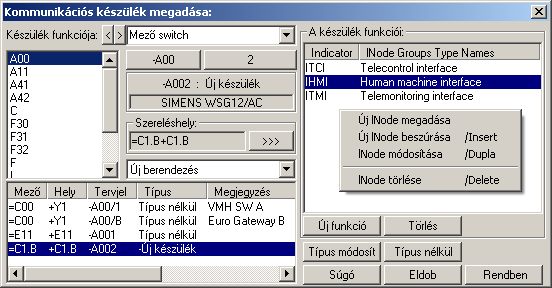

A kommunikációs készülékek szerkesztése során a készülék részek bal alsó sarka lesz mindig a referencia pont. Ehhez a ponthoz képest fog a készülék részt megjelenítő téglalap jobbra és felfelé méretet változtatni. Az elhelyezési pont megadása után az alábbi ablak jelenik meg:

---> ---> ---> ---> ---> ---> ---> ---> ---> ---> --->

Az ablak megjelenése után, elkezdhetünk létrehozni egy teljesen új kommunikációs készüleket. Ezt megtehetjük ha az gombra kattintunk.'Új funkció' választása esetén a megjelenő ablakban válaszhatjuk ki a készülék új lNode funkciókat a szabványos IEC 61850 lNode tábláról kiválasztva.

A kommunikációs készülék grafikus képe az adatok megadása során a kijelölési helyen az aktulális állapotnak megfelelően folyamatosan változik.

Készülék funkciója

A párbeszédpanelen a készülék rendeltetésére, funkciójára utaló rövid leírás, megjegyzés szöveg adható meg.

Az adatbeviteli szerkesztő ablak mellett elhelyezett gomb segítségével a felhasználó sablonba tárolhatjuk, gomb segítségével a sablonból törölhetjük az ablak tartalmát! A gomb segítségével a felhasználói sablonban eltárolt szövegekből választhatunk!

Tervjel megadása

A készülék megadási ablakba belépve a rendszer a készülékhez terven használt tervjelek listáján az első tervjelhez rendelt következő tervjel sorszámot adja.

Lásd: Következő tervjel-sorszám elfogadása

A bal felső sarokban megjelenő tervjelek közül bármelyikre rámutatva, a terven már meglévő tervjelek közül választhatunk.

Lásd: Tervjel választása áramút tervben meglévőből

Új tervjel és sorszám megadása

A tervjel és tervjel sorszám gombokkal beállíthatjuk a kívánt tervjelet és tervjel sorszámot.

Lásd: Tervjel - sorszám megadása billentyűzetről

Elhelyezés szereléshelyének megadása

A 'Szereléshely:' csoportban láthatjuk, hogy az elhelyezendő egyvonalas készülék mely szereléshely/(panel) egységen lesz elhelyezve. A gomb segítségével beállíthatjuk a kívánt szereléshelyet. (Lásd: Szereléshely kijelölése). Ha meglévő készüléket jelölünk ki, akkor a rendszer ellenőrzi a szereléshelyet.

Készülék költség kódjának megadása

Az ablakban megadhatjuk a készülék költség kódját.

Lásd: Új/Meglévő/Felhasznált/Bontandó/Cserélendő költség adatok megadása

Készülék típus megadása

A gombbal megadhatjuk a készülék típusát, névleges adatát: (Lásd: Készülék típus megadása)

Az új készülék típusát a mezőben láthatjuk.

Készülék típus visszavonása

A funkcióval a már típussal rendelkező készülék típusát állíthatjuk vissza típus nélkülire. Csak akkor érvényes a gomb, ha az új készüléknek már van típusa.

A 'Készülék funkciói:' ablakban új funkciókat rendelhetünk a készülékhez. Vagy törölhetjük, rendezhetjük a már meglévő funkciókat.

Új funkcó hozzáadása a listához

Új funkciót adhatunk meg a szabványos IEC 61850 lNode tábláról kiválasztva.

A készülék funkcióinak törlése a listáról

A készülék meglévő és kijelölt funkcióit korlátozás nélkül törölhetjuk az előző gomb megnyomásával, vagy az alábbi módon.

'Delete'

A készülék funkció törlése végrehajtható a billentyűzet 'Delete' gombjának megnyomásával is a fenti feltételek szerint.

A készülék funkció törlése végrehajtható a lista ablakban a bal, vagy a jobb oldali egérgomb folyamatos lenyomása melletti mozgatással is. Ehhez a kurzort a lista ablakon kívülre kell mozgatni. Ezt a megjelenő "szemetes" kurzor jól láthatóan jelzi számunkra! Ha ilyen helyzetben engedjük fel az egérgombot, a kiválasztott lista sort törli a rendszer a fenti feltételek szerint.

A készülék funkcióinak rendezése

A kommunikációs készülékek funkcióinak rendezése az egérrel hajtható végre az alábbbi módon.

A rendezés végrehajtható a készülék funkció ablakban a bal, vagy a jobb oldali egérgomb folyamatos lenyomása melletti mozgatással is. Ha érvényes lista sor fölött engedjük fel az egérgombot, a kiválasztott lista sort, a sor elé helyezi át a rendszer.

Funkció lista lebegő menüje

A kiválasztott funkció területe fölött a jobb oldali egérgomb felengedésére, az alábbi lebegő menü jelenik meg a kurzor mellett:

Így a leggyakoribb változástatások még gyorsabban, kézenfekvőbben végrehajthatóak.

Funkció kijelölése

A készülék funkcióin a törlés és a rendezés műveletek egyszerre több funkción is végrehajthatók. Egyszerre több funkciót jelelölhetünk ki a következő módon:

- Egyszerre több különböző funkciót is kijelölhetünk, amennyiben a következő kiválasztott funkció területe fölött a bal oldali egérgomb lenyomása mellett, a Ctrl gombot is lenyomva tartjuk.

- Egymás után sorban következő funkciókat is kijelölhetünk egyszerre, amennyiben a következő kijelölt funkció területe fölött a bal oldali egérgomb lenyomása mellett, a Shift gombot is lenyomva tartjuk. Ebben az esetben, a két funkció közötti összes funkció ki lesz jelölve!

Kilépés az aktuális ablakból a változtatások mentése nélkül. Minden itt elvégzett módosítás eldobásra kerül. A módosítások nem állíthatók vissza.

Kilépés az aktuális ablakból a változtatások mentésével. Minden itt elvégzett módosítás érvénybe lép. A módosítások nem állíthatók vissza.


Lásd:

Kommunikációs készülék módosítása...

Kommunikációs készülék törlése...

Kommunikációs készülékek lista...

IEC 61850 lNode választás...

IEC 61850 lNode tábla


Korlátozások/megjegyzések:

Az OmegaCAD ENGINEER rendszerben az adatbeviteli szerkesztő ablak mellett elhelyezett gomb segítségével a felhasználó sablonba tárolhatjuk, gomb segítségével a sablonból törölhetjük az ablak tartalmát! A gomb segítségével a felhasználói sablonban eltárolt szövegekből választhatunk!

Az OmegaCAD ENGINEER rendszer Kommunikációs készülékekre vonatkozó korlátait lásd itt!

Az OmegaCAD ENGINEER rendszer a kommunikációs készülékekhez rendelhető funkció szövegeket a 'x:\V10.x..\OmegaWin32\UserSettings\EngineerFunctions.Ini' állományban tárolja.
