Az OmegaCAD ENGINEER tervezőrendszer felhasználói kézikönyve

IEC-61850 szabvány alkalmazása az OmegaCAD ELEKTRO rendszerben

Készülék azonosítása módosításra: [ESC=Kilépés!]

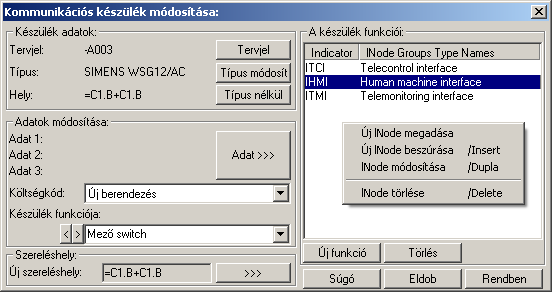

A nyomógomb után megjelenik a 'Tervjel módosítása:' párbeszédpanel. A tervjel és sorszám megadást támogatva listán megjelennek a működési blokkvázlaton már korábban definiált, készülékek azonosítói. Az új tervjelet és sorszámot a listáról választva, vagy a 'Tervjel', 'Sorszám' nyomógombok hatására megjelenő ablakban adjuk meg.

A szereléshelyen már létező tervjel sorszám választása esetén a rendszer hibajelzést adva megakadályozza a helytelen azonosítást. A hibajelzés: 'Ilyen tervjelű készülék már van az adott szereléshelyen!'

A gomb megnyomása után megjelenik Készülék típus megadása párbeszédpanel, ahol a teljes Létesítményi törzsadattárból választva, a készülék felépítéseket és típus jellemzőket látva tudunk új típust választani. A készülék azonosítóit, jellemzőit, szereléshelyét eközben változatlanul hagyjuk.

A gomb megnyomása után megjelenik Készülék névleges adat módosítása párbeszédpanel, ahol a készülékhez rendelt típuson belül a névleges adatokon módosíthatunk.

Az ablakban módosíthatjuk a készülék költség kódját.
(Lásd: Új/Meglévő/Felhasznált/Bontandó/Cserélendő költség adatok megadása)

A készülék rendeltetésére, funkciójára utaló rövid leírást itt módosíthatjuk ebben az ablakban. (Lásd: Megjegyzés megadása készülékhez)

Az adatbeviteli szerkesztő ablak mellett elhelyezett gomb segítségével a felhasználó sablonba tárolhatjuk, gomb segítségével a sablonból törölhetjük az ablak tartalmát! A gomb segítségével a felhasználói sablonban eltárolt szövegekből választhatunk!

A 'Szereléshely:' csoportban láthatjuk, hogy az elhelyezendő egyvonalas készülék mely szereléshely/(panel) egységen lesz elhelyezve. A gomb segítségével beállíthatjuk a kívánt szereléshelyet. (Lásd: Szereléshely kijelölése). Ha meglévő készüléket jelölünk ki, akkor a rendszer ellenőrzi a szereléshelyet.

A funkcióval a már típussal rendelkező készülék típusát állíthatjuk vissza típus nélkülire. Csak akkor érvényes a gomb, ha az új készüléknek már van típusa.

Új funkciót adhatunk meg a szabványos IEC 61850 lNode tábláról kiválasztva.

A készülék meglévő és kijelölt funkcióit korlátozás nélkül törölhetjuk az előző gomb megnyomásával, vagy az alábbi módon.

	'Delete'	A készülék funkció törlése végrehajtható a billentyűzet 'Delete' gombjának megnyomásával is a fenti feltételek szerint.
		A készülék funkció törlése végrehajtható a lista ablakban a bal, vagy a jobb oldali egérgomb folyamatos lenyomása melletti mozgatással is. Ehhez a kurzort a lista ablakon kívülre kell mozgatni. Ezt a megjelenő "szemetes" kurzor jól láthatóan jelzi számunkra! Ha ilyen helyzetben engedjük fel az egérgombot, a kiválasztott lista sort törli a rendszer a fenti feltételek szerint.

A kommunikációs készülékek funkcióinak rendezése az egérrel hajtható végre az alábbbi módon.

A rendezés végrehajtható a készülék funkció ablakban a bal, vagy a jobb oldali egérgomb folyamatos lenyomása melletti mozgatással is. Ha érvényes lista sor fölött engedjük fel az egérgombot, a kiválasztott lista sort, a sor elé helyezi át a rendszer.

A kiválasztott funkció területe fölött a jobb oldali egérgomb felengedésére, az alábbi lebegő menü jelenik meg a kurzor mellett:

Így a leggyakoribb változástatások még gyorsabban, kézenfekvőbben végrehajthatóak.

A készülék funkcióin a törlés és rendezés műveletek egyszerre több funkción is végrehajthatók. Egyszerre több funkciót jelelölhetünk ki a következő módon:

		- Egyszerre több különböző funkciót is kijelölhetünk, amennyiben a következő kiválasztott funkció területe fölött a bal oldali egérgomb lenyomása mellett, a Ctrl gombot is lenyomva tartjuk.
		- Egymás után sorban következő funkciókat is kijelölhetünk egyszerre, amennyiben a következő kijelölt funkció területe fölött a bal oldali egérgomb lenyomása mellett, a Shift gombot is lenyomva tartjuk. Ebben az esetben, a két funkció közötti összes funkció ki lesz jelölve!

A gomb megnyomásával folytathatjuk a készülék módosítást, a funkcióban maradunk.

Ha ezzel a gombbal lépünk ki, akkor befejeződik a készülék módosítás funkció.

A készülék módosítását elvégezhetjük készülék rajzolatán végrehajtott bal oldali egérgomb dupla kattintásával is.

Korlátozások/megjegyzések:

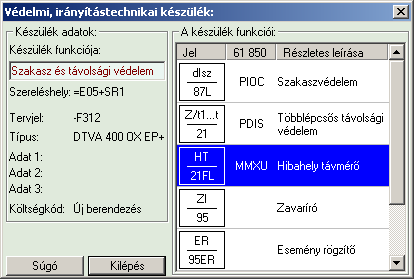

A mező tervekből átemelt védelmi/irámyítástechnikai készülékek itt a kommunikációs tervben semmilyen funkcióval sem módosíthatók Bármilyen módosítási kisérlet esetén a készülék adatlapját láthatjuk:

 Ezek a készülékek csak a mező Áramútterv fedőlap tervezés, működési blokkvázlat készítés tervlapokon a Védelmi/irányítástechnikai készülék módosítása funkcióval módusíthatjuk. Az itt végrehajtott módosítás után újra végre kell hajtani ezt a Működési blokkvázlatokból IEC készülékek átemelése/frissítése... funkciót, amely automatikusan frissíti a módosított készülék adatokat és a hozztartozó grafikai képet.

Az OmegaCAD ENGINEER rendszerben az adatbeviteli szerkesztő ablak mellett elhelyezett gomb segítségével a felhasználó sablonba tárolhatjuk, gomb segítségével a sablonból törölhetjük az ablak tartalmát! A gomb segítségével a felhasználói sablonban eltárolt szövegekből választhatunk!

Az OmegaCAD ENGINEER rendszer kommunikációs készülékekre vonatkozó korlátait lásd itt!

A szerkesztés közben a rajzi területen megjelenő minta rajz rajzolati színét a Beállítások... Rendszer színek beállítása funkcióban lehet változtani. A minta rajz grafika színét a Módosítás után eltűnő elem színe határozza meg. A minta rajz háttér aláfestést pedig a Módosítással érintett elem színe szín jeleníti meg.

Az OmegaCAD ENGINEER rendszer a kommunikációs készülékekhez rendelhető funkció szövegeket a 'x:\V10.x..\OmegaWin32\UserSettings\EngineerFunctions.Ini' állományban tárolja.
