Áramútterv logikai tervezés

Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Rövidzár/sín törlése

'Áramútterv logikai tervezés' modul

Elérés:

Menü:

E L E K T R O Áramút LOGIKAI tervezés

Áramút tervezés

Egyedi elem törlés Rövidzár/sín törlése

Szerszámos:

A funkció segítségével rövidzárt sorkapcsok rövidzárait, sínezett sorkapcsok sínezését törölhetjük. Ha a rövidzár vonalat, vagy a sínezés jelképező vonalat azonosítjuk, akkor a rendszer az azonosított elemet kiemeli és a 'Valóban törli az elemet?' kérdésre választ követően a rendszer a törlést elvégzi. A 'Valóban törli az elemet?' törlés megerősítési kérdés csak akkor jelenik meg, a Tervezési opciók... pont alatt bekapcsolt. Egyébként a törlést a rendszer azonnal elvégzi.

Ha a sorkapcsot, és nem a rövidzárat megjelenítő vonalat azonosítjuk, és a sorkapocsban csak egy kiegészítő elem van akkor azonosan működik, mint az előző esetben. Viszont ha olyan sorkapcsot azonosítunk, amelyben több elem is van, akkor az alábbi dialógus ablak jelenik meg, ahol a ténylegesen törlendő kiegészítő elemet kiválaszthatjuk.

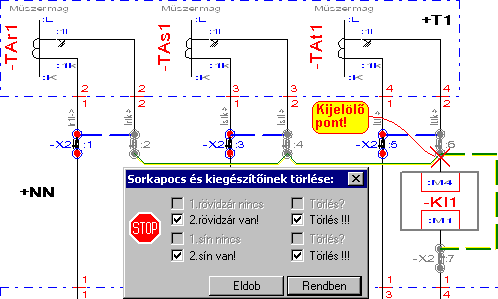

Az alábbi példában az -X2:6 'Dupla' sorkapocs 'alsó' elemét jelöltük ki rövidzár/sín törlésre. A kijelölt -X2:6 sorkapocs 2. rövidzárral kapcsolatban van az -X2:7 sorkapoccsal, valamint a 2. sínen keresztül az -X2:4 és az -X2:2 sorkapoccsal is. /Ha ugyanebben a kapcsolásban az -X2:6 nem 'Dupla' sorkapocs megjelenítésű lenne, akkor a törlésbe bevonná a rendszer az -X2:5 sorkapoccsal való 1. Rövidzárat is. Hiszen a közös pontban elhelyezkedő elemekből az azonosítási pont pozíciója alapján nem lehet ezt a rövidzárat szelektálni. /

Ezzel az egy törlési kijelöléssel törölhetjük:

	1.	Az 2. rövidzárat. /Kijelölése estén újabb rajzi kiemelés van. /
	2.	A 2. Sínezést. /Kijelölése estén újabb rajzi kiemelés van. /

A gomb megnyomásával törlődnek a kijelölt sorkapocs tartozék elemek.

	Korlátozások/megjegyzések:
		A rendszer a törlést csak a törlést megerősítő kérdésre 'Valóban törli az elemet?' adott válaszra végzi el!
		A törlés megerősítési kérdés be/ki kapcsolható a Tervezési opciók... pont alatt.
		A végrehajtott művelet után az eredeti helyzet visszaállítására nincs semmilyen lehetőség! (A grafikus undo az áramköri objektumok nyilvántartásra hatástalan!)
		Ha a művelet során sorkapocs rövidzárat vagy sínezést is töröltünk, akkor sem vonható vissza a grafikus UNDO funkcióval! A grafikus UNDO funkció használata esetén, a tervlapon újra megjelenik a rövidzárat, vagy sínezést jelképező grafikus vonal, de a sorkapocshoz való visszarendelése nem történik meg. Ekkor a kapcsolási kép adatai eltérő lesz a látható grafikus rajzolattól.
