Áramútterv logikai tervezés

Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Sorkapocs törlése

'Áramútterv logikai tervezés' modul

Elérés:

Menü:

E L E K T R O Áramút LOGIKAI tervezés

Áramút tervezés

Egyedi elem törlés Sorkapocs törlése

Szerszámos:

A törlendő sorkapcsot kijelölve a rendszer a törlést elvégzi.Ha a sorkapocs rövidzárat, sínezést is tartalmaz, akkor a törléssel érintett áramköri részt átszínezi a rendszer és az alábbi dialógus jelenik meg, amelyen a törlendő részt pontosítani lehet.

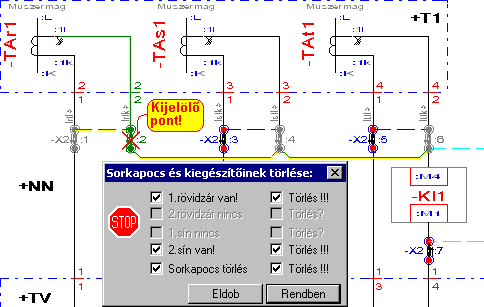

A fenti példában az -X2:2 sorkapcsot jelöltük ki a kurzorral törlésre. A kijelölt -X2:2 sorkapocs 1. rövidzárral kapcsolatban van az -X2:1 sorkapoccsal, valamint a 2. sínen keresztül az -X2:4 és az -X2:6 sorkapoccsal is.

Ezzel az egy törlési kijelöléssel törölhetjük:

	1.	Az 1. rövidzárat. /Kijelölése estén újabb rajzi kiemelés van. /
	2.	A 2. Sínezést. /Kijelölése estén újabb rajzi kiemelés van. /
	3.	És ha a sorkapocs minden tartozékát /sínezést és rövidzárat / kijelöltünk törlésre, akkor magát a sorkapcsot is!

A gomb megnyomásával törlődnek a kijelölt sorkapocs tartozék elemek, a sorkapocs és törlésre kerülnek a sorkapocsból induló kapcsolatok is. Ha kapcsolatok kábel összeköttetések, akkor a kábelek is. A sorkapocs törlés kijelölése esetén a rendszer ezt is kiemeli, mert a törlés végrehajtásakor ezek az elemek is törlésre kerülnek. Fontos megjegyezni, odafigyelni!

	Korlátozások/megjegyzések:
		Olyan sorkapocs törlésénél, melyhez két vezeték kapcsolódik, a vezetékeket a megszűnt sorkapocs helyén összezárja a rendszer.
		Olyan sorkapocs törlésénél, melyhez egynél több kábel, vagy kettőnél több vezeték kapcsolódik, a rendszer A sorkapocshoz 2-nél több kapcsolat érkezik, NEM törölhető! hibajelzést adva visszatér az előző állapotba.
		Olyan sorkapocs törlésénél, melyhez egynél több kábel, vagy kettőnél több vezeték kapcsolódik, a rendszer A sorkapocshoz 2-nél több kapcsolat érkezik, NEM törölhető! hibajelzést adva visszatér az előző állapotba.
		Az olyan sorkapocs törlésekor, amelybe két kábelér csatlakozik a rendszer a Nem azonos típusú vezetékek kapcsolódnak a sorkapocsba! hibajelzéssel válaszol, és a törlést nem engedi elvégezni.
		A rendszer a törlést csak a törlést megerősítő kérdésre 'Valóban törli az elemet?' adott válaszra végzi el!
		A törlés megerősítési kérdés be/ki kapcsolható a Tervezési opciók... pont alatt.
		A végrehajtott művelet után az eredeti helyzet visszaállítására nincs semmilyen lehetőség! (A grafikus undo az áramköri objektumok nyilvántartásra hatástalan!)
		Ha a művelet során sorkapocs rövidzárat vagy sínezést is töröltünk, akkor sem vonható vissza a grafikus UNDO funkcióval! A grafikus UNDO funkció használata esetén, a tervlapon újra megjelenik a rövidzárat, vagy sínezést jelképező grafikus vonal, de a sorkapocshoz való visszarendelése nem történik meg. Ekkor a kapcsolási kép adatai eltérő lesz a látható grafikus rajzolattól.
