Áramútterv logikai tervezés

Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Kábelek adatainak megadása: Kábel azonosító csoportos módosítása

'Áramútterv logikai tervezés' modul

Elérés:

Menü:

E L E K T R O Áramút LOGIKAI tervezés

Áramút tervezés

Listák Kábelek adatainak megadása...

Szerszámos:

Nyomógomb:

A funkció segítségével a listán lévő kábelek alfanumerikus azonosítóit tudjuk módosítani.

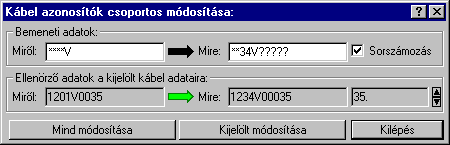

'Bemeneti adatok' értelmezése

'Miről:'

Az ablakban adjuk meg azt a karakter sorozatot, amelyet cserélni akarunk.

'Mire:'

Az ablakban adjuk meg azt a karakter sorozatot, amelyre cserélni akarunk.

'Sorszámozás'

Ha be van kapcsolva, akkor a 'Mire:' ablakban található '?' karakter helyeken a kábel azonosítóban a kábel sorszáma jelenik meg a ? karakterek számának megfelelő hosszban, jobbra igazítva, balról '0'-val feltöltve.

'Ellenőrző adatok a kijelölt kábel adataira' értelmezése

'Miről:'

Az ablakban láthatjuk a kábel listán aktuálisan kijelölt kábel alfanumerikus azonosítóját. (Ennek a sorszámát láthatjuk a csoport végén. A fel/le nyilakkal egyesével lépdelhetünk az aktuális kijelölésen, anélkül, hogy kilépnénk a módosító ablakból.)

'Mire:'

Az ablakban a kijelölt kábel azon módosított alfanumerikus azonosítóját látjuk, amire a módosítás végrehajtása során megváltozik.

A kábel azonosítóban a karakter cserélődni fog, ha a karakter helyén:

	Miről: ablakban	Mire: ablakban
1.	üres karakter van	nem üres és nem '*' karakter van
2.	ablakban '*' karakter van	nem üres és nem '*' karakter van
3.	ablakban a cserélendő azonosítóval azonos karakter van	nem üres és nem '*' karakter van

Jelet látjuk, ha a módosítás érvénytelen akkor, a kijelölt, és a minden kábel módosítása is érvénytelen lesz.

Jelet látjuk, ha a beállított módosítási paraméterek olyanok, hogy a kijelölt kábel azonosítója megváltozik.

A gomb érvényes. Megnyomásával a változás végrehajtódik, és a rendszer a listán a következő kábelt teszi kijelöltté, és helyezi az adatait a módosító adatok közé.

Jelet látjuk, ha a módosítás érvényes, ekkor a minden kábel módosítása is érvényes lesz.

A gomb érvényes a beállított módosítás a teljes kábellistán végrehajtódik a:

megerősítő kérdésre adott válaszra.

Korlátozások/megjegyzések:

A 'Mire:' ablakban a '?' sorszámozást szabályozó karakterek után nem lehet érvényes karaktert megadni.
