Áramútterv logikai tervezés

Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Kábel erek rendezése

'Áramútterv logikai tervezés' modul

Elérés:

Menü:

E L E K T R O Áramút LOGIKAI tervezés

Áramút tervezés

Módosítások

Egyedi elem Kábel módosítása

Szerszámos:

Nyomógomb:

Ha a módosításra kijelölt kábel erei már sorszámozottak, akkor ezen a panelen a kábel erek sorrendje átrendezhető. Az erek sorrendjének rendezése úgy hajtható végre, hogy nem kell a kábel valamennyi erének a megkeresése az áramútterven.

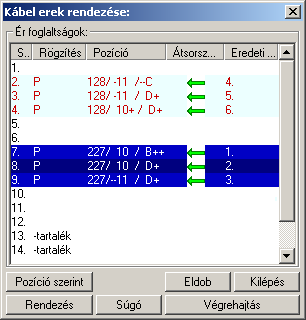

Az 'Ér foglaltságok:' csoportban a módosításra kijelölt kábel ereinek listája látható. Rendezésre egy vagy egyszerre több eret jelölhetünk ki. A kijelölt erek adatai a listán sötétkék háttérrel és fehér betűvel jelennek meg.

			Egy eret jelölhetünk ki, ha az egérrel a kijelölendő ér sorára kattintunk. Ebben az esetben a korábbi kijelölések törlődnek!
			Több eret jelölhetünk ki egymásután, ha az egérrel a kijelölendő ér sorára való kattintással egy időben nyomva tartjuk a 'Ctrl' billentyű gombot is!
			Az ér lista egy tartományát jelölhetjük ki, ha az egérrel a kijelölendő ér sorára való kattintással egy időben nyomva tartjuk a 'Shift' billentyű gombot is! Ekkor az előző egér kattintás és a legutolsó egér kattintás közötti erek lesznek egyszerre kijelölve!

A kijelölt ér átrendezése

Megnyomásával az 'Kábel ér új sorszámának megadása:' párbeszéd ablakba jutunk.

A kijelölt erek új helyét egérrel jelölhetjük ki. Kijelölése után a kábel erek új sorrendje látható. A kijelölt ereket az ablakban többször is átrendezhetjük. Az átrendezést a gombbal, vagy dupla egér kattintással véglegesíthetjük.

A kijelölt erek átrendezése elvégezhető a következő módon is:

A 'Rendezés' végrehajtható a lista ablakban a bal, vagy a jobb oldali egérgomb folyamatos lenyomása melletti mozgatással is. Ha érvényes ér fölött engedjük fel az egérgombot, a kijelölt eret a kiválasztott lista sort elé helyezi, ha az előbbre van mint a kijelölt rendezendő, utána helyezi, ha az mögötte van mint a kijelölt rendezendő ér.

Erek rendezése pozíció szerint

Megnyomásával a kábel ereit a rendszer az áramút terven elfoglalt helye szerint rendezi sorba. Az elso ér az lesz mely a legkisebb áramút tervlapon a leginkább balra és fenn helyezkedik el.

A kijelölt kábel ér rendezés végrehajtása

Amikor a kábelen a szükséges valamennyi ér átrendezését megadtuk, akkor a gomb megnyomásával elindíthatjuk a kábel erek rendezés végrahajtását. A gomb csak akkor érvényes, ha van kijelölt kábelér rendezésre kijelölve. Az kábel erek rendezés végrehajtása előtt az alábbi panel jelenik meg:

'Végrehajtás közben grafikai megjelenítés'

A kapcsolóval beállítható, hogy végrehajtás közben a rendszer az aktuális tervlapot a képernyőre is rajzolja vagy sem. Ha bekapcsolt állapotú akkor a végrehajtás folyamat a képernyőn is követhető. Kikapcsolt állapotban a végrehajtási folyamat valamelyest gyorsabb lesz.

Válasz esetén a rendszer végrehajtja a kijelölt kábel erek sorszámozásokat. Ehhez a rendszer fellapozza az áramútterv mindazon tervlapjait, amelyek érintettek a kábel azon ereivel, amelyek átsorszámozásra kerültek. Az áramút tervlapokon beírja az új kábelér sorszámokat és ezeknek az ereknek az ér rögzítés jelet is elhelyezi.

Az ér rendezéssel együtt a Kábel módosítása és a Kábel adatok megadása funkcióban beállított valamennyi változás is rögzítésre kerül!

Válasz esetén a végrehajtás nem történik meg, de a rendszer a kábel erek rendezés funkcióban marad. Az eddigi kijelölések érvényben maradnak.

Válasz esetén a végrehajtás nem történik meg és a rendszer a kábel erek rendezés funkcióból is kilép.

Lásd:

Kábel módosítása

	Korlátozások/megjegyzések:
		A kábel ér rendezés végrehajtás után nem vonható vissza!
		A kábelnek azon erei, amelynek sorszámát rendezéssel megváltoztatatjuk Prioritás jelet kapnak! Ez azt jelenti, hogy a kábel ezen ereinek sorszáma kábel elemzés során sem fog megváltozni!
		Az ér rendezéssel együtt a Kábel módosítása és a Kábel adatok megadása funkcióban beállított valamennyi változás is rögzítésre kerül!
