Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Sorkapocs típus, léc, tervjel megjelenés, prioritás csere területen

A módosítandó terület első sarok pontja: [ESC=Kilépés!]

A módosítandó terület második, átlós pontja: [ESC=Kilépés!]

Kapcsolat jelleg megváltoztatása

Sorszám prioritás módosítása

Sorkapocs típus módosítása

Léc módosítása

Sorkapocs-léc tervjel megjelenítés beállítása

Sorkapocs sorszám felirat irány és kiemelés beállítása

Sorkapocs költségkód beállítása

Sorkapocs emelet megadása

Sorszámozás területen:

Ha a kijelölt területen valamennyi sorkapocs egy ugyanazon sorkapocsléchez tartozik, akkor és csak akkor érvényes lesz ez a lehetőség, hogy a kilelölt területen található sorkapcsokat egy megadott kezdő sorszámtól indulva, növekedő sorrendben sorszámozzuk.

Értelemszerűen, a sorszámozás lehetőségének feltétele azon kívűl, hogy valamennyi kijelölt sorkapocs egy sorkapocslécen legyen, az is, hogy a módosítási beállítások között ne legyen beállítva a Típus csere lehetőség olyan beállítással, hogy a kapcsolat jellege Átkötéspontra, vagy Csavaros kötéspontra változzon. Hiszen ilyen esetben a végeredményben nem lesz mit sorszámozni, hiszen az utóbbiaknak nincs sorszám azonosítójuk! Ekkor ezért lesz érvénytelen a funkció!

Sorszámozás területen

Ha érvényes a sorszámozási lehetőség, akkor is csak akkor hajtódik végre a sorkapcsok sorszámozása, ha ezt a kapcsolót bekapcsoljuk.

Léc:

Ebben az ablakrészben annak a lécnek az adatait látjuk, amely lécen majd a sorszámozott sorkapcsok lesznek. Ez azért lényeges, mert ha a beállításban a Léc csere is beállított, akkor a kijelölt sorkapcsok nem azon a lécen maradnak, amelyen jelenleg vannak, hanem átkerülnek erre a cserére kijelölt lécre! Ez pedig azt is jelentheti, hogy a sorkapcsléc induló, kezdő sorszáma változhat, ha közben a Léc csere beállítással változtatjuk a kijelölt lécet. Ezt a kezdő sorszámot jelzi az Induló sorszám: rész előtti szám.

Induló sorszám:

Itt adjuk meg, hogy a sorszámozás során az első sorkapocsnak mi legyen a sorkapocs száma. Az első sorkapocs mindig a kijelölt terület bal felső sarkában található sorkapocs. A következő sorkapcsot a sorszámozás iránya Balról jobbra, vagy Fenntrő lefelé határozza meg.

Ez az induló sorszám, amely az első sorkapocsra íródik, ennek az értéknek a sorkapocsléc kezdő, és rendszerben megadható legynagyobb szám közé kell esnie! Ennek segítésére láthatjuk az ablak előtt egy segéd ablakban az aktuális léc, amelyre a számozott sorkapcsok kerülnek, a kezdő sorszámát. Ha a léc cserét állítunk be, akkor az értékek átszámolásra kerülnek az új léc adatainak megfelelően.

Az 'Induló sorszám: az ablakban megadható, vagy a fel/le gombok megnyomásával egyesével növelve/csökkentve állítható be.

Az értéknek eleve kisebbnek kell lennie, mint a rendszerben megadható legnagyobb sorszám. Ha ennél nagyobbat adunk meg az alábbi hibajelzést kapjuk:

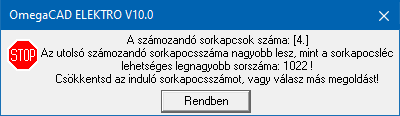

De kisebbnek kell lennie az utolsó számozott sorkapocs sorszámának is, mint a rendszerben megadható legnagyobb sorszám. Ezért ennek az értéknek a magadható legnagyobb sorsorszámtól annyival kell kisebbnek lennie, mint amennyi a számozandó sorkapocs. Ha ez mégsem így lenne, akkor kapjuk az alábbi hibajelzést:

Sorszámozás iránya:

A sorszámozás lehet balról jobbra, vagy fenntről lefelé pásztázó az alábbi beállítások szerint:

Balról jobbra

Ebben az esetben a kiinduló bal felsől raszter pontról indulva balról jobbra pásztázva kerülnek sorszámozásra a sorkapcsok, a rasztersoron végigérve folytatódik lefelé a következől soron újra balról jobbra, a sematikus ábrának megfelelőlen.

Fenntről lefelé

Ebben az esetben a kiinduló bal felsől raszter pontról indulva fenntről lefelé pásztázva kerülnek sorszámozásra a sorkapcsok, a rasztersoron leérve folytatódik jobbra a következő oszlopon újra fenntről lefelé, a sematikus ábrának megfelelőlen.

Korlátozások/megjegyzések:

Ha a kijelölt területen nincs sorkapocs, a funkció nem működik és, rövid hangjelzés után új területet lehet kijelölni!

Ha sorkapocs típus módosítás van kijelölve, és azt csavaros kötéspontra kívánjuk változtatni, és a kijelölésben olyan sorkapocs van, amit nem lehet csavaros kötéspontot elhelyezni, akkor a rendszer átkötés pontot fog elhelyezni és rövid hangjelzést ad.
