Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

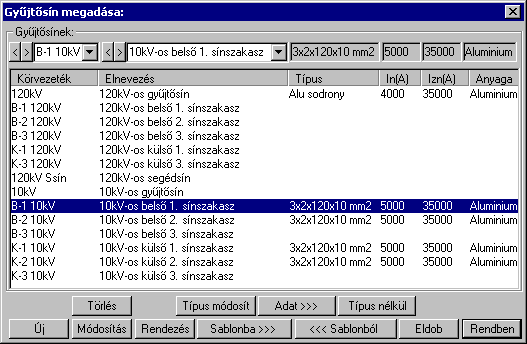

Gyűjtősín lista karbantartása

Megnyomása után megjelenik a 'Gyűjtősínnév megadása:' ablak. Itt új nevet adhatunk meg. Azonos név kétszer nem szerepelhet a listán, ezt a rendszer 'A KHJ+ gyűjtősín már van a mezőben!' hibajelzéssel megakadályozza. Érvénytelen a funkció, ha már nem lehet több gyűjtősínt felvenni a listába.

Ahhoz, hogy a gyűjtősínek feszültségszintekhez való rendelését a 'NAFIR' kiegészítés egyértelműen el tudja végezni, a gyűjtősínek (körvezetékek) nevének tartalmaznia kell a következő feszültségek valamelyikét:

Ezen feszültség szint jelek mellett az azonosító név tartalmazhat még kiegészítést a gyűjtősín szakaszra, jellegre utalva.

A 'Gyűjtősín:' szerkesztő ablakba beírhatjuk a kívánt új/módosított gyűjtősín nevet. A legördülő listában a gyűjtősín név sablonból választhatunk. A nyomógomb megnyomásával a szerkesztő ablakban látható gyűjtősín nevet tárolhatjuk a sablonba. A nyomógomb megnyomásával a szerkesztő ablakban látható gyűjtősín nevet törölhetjük a sablonból.

A 'Gyűjtősín:' mögötti szerkesztő ablak gyűjtősín elnevezés szerkesztő helye. Ide beírhatjuk a kívánt új/módosított gyűjtősín elnevezést. A legördülő listában a gyűjtősín elnevezés sablonból választhatunk. A nyomógomb megnyomásával a szerkesztő ablakban látható gyűjtősín elnevezést tárolhatjuk a sablonba. A nyomógomb megnyomásával a szerkesztő ablakban látható gyűjtősín elnevezést törölhetjük a sablonból.

'Insert'

Új gyűjtősínt szúrhatunk be a gyűjtősín listán kijelölt elé a billentyűzet 'Insert' gombjának megnyomásával! Ekkor az új gyűjtősín neve a listán a következő lista elem száma kötőjellel. '(-16)'. A gyűjtősín elnevezések nem lesznek megadva. Elutasító hangjelzés halható, és nem hajtódik végre a beillesztés, ha már nem lehet több gyűjtősínt felvenni a listába.

A funkcióval a gyűjtősín név és elnevezés módosítható a 'Gyűjtősínnév megadása:' ablakban. A gyűjtősínnév módosítása az 'Új gyűjtősín megadása' szerkesztés szabályai szerint történik.

Ahhoz, hogy a gyűjtősínek feszültségszintekhez való rendelését a 'NAFIR' kiegészítés egyértelműen el tudja végezni, a gyűjtősínek (körvezetékek) nevének tartalmaznia kell a következő feszültségek valamelyikét:

Ezen feszültség szint jelek mellett az azonosító név tartalmazhat még kiegészítést a gyűjtősín szakaszra, jellegre utalva.

A 'Gyűjtősín' módosítás elvégezhető a lista ablakban is a listasorban a 'Gyűjtősín' hasábban elvégzett dupla egér kattintás után megjelenő szerkesztő ablakban. Ebből az ablakból szerkesztés után úgy léphetünk ki, hogy: Az egérrel egy másik adatsorra kattintunk, de a dupla kattintási időn belül nem kattintunk egyik adatsorra sem! Ekkor a kijelölés az új adatsorra kerül. Az 'Esc' billentyűt megnyomjuk. A kijelölés ezen az adatsoron marad. De a szerkesztő ablakban történt változások ekkor nem kerülnek rögzítésre. Az 'Enter' billentyűt megnyomjuk. A kijelölés, ha van még, azaz nem az utolsó adatsoron álltunk, a következő adatsorra kerül, és ezen az új adatsoron szintén ebben a szerkesztő ablakban végezhetjük az adatmegadást. Ha szükséges, a rendszer görgeti a lista ablakot. (Ha a lista ablak alján történik a szerkesztés.) A lefelé nyíl billentyűt megnyomjuk. A működés ugyan az, mint az 'Enter' billentyű esetén. A felfelé nyíl billentyűt megnyomjuk. A működés hasonló a lefelé nyíl billentyű működéséhez, de a szerkesztő adatsor, ha van még, azaz nem az első adatsoron álltunk, az előző adatsorra ugrik, és ott folytathatjuk az adat megadást.

A 'Gyűjtősín elnevezés' módosítás elvégezhető a lista ablakban is a listasorban a 'Elnevezés' hasábban elvégzett dupla egér kattintás után megjelenő szerkesztő ablakban. A szerkesztés szabályai azonosak, mint fent.

A módosítás elvégezhető a szerkesztő ablakokban is.

Az adatbeviteli szerkesztő ablak mellett elhelyezett gomb segítségével a felhasználó sablonba tárolhatjuk, gomb segítségével a sablonból törölhetjük az ablak tartalmát! A gomb segítségével a felhasználói sablonban eltárolt szövegekből választhatunk!

A gomb megnyomása után megjelenik Készülék típus megadása párbeszédpanel, ahol a teljes Létesítményi törzsadattárból tudjuk kiválasztani a gyűjtősín típusát.

A 'NAFIR' egyvonalas kiegészítésben a készülék adatbázisban előre definiált készülék csoportban helyezhetünk el készülék típusokat, és csak az ilyen típusok használhatók fel a 'NAFIR' kompatibilis egyvonalas tervekben. Gyűjtősínhez csak a 'Gyűjtősín' készülék csoportból választhatunk készülék típust. Egyébként az alábbi hibajelzést kapjuk, és a készülék típus nem lesz beállítva!

A 'Típus módosítás' módosítás elvégezhető a lista ablakban is a listasorban a 'Típus' hasábban elvégzett dupla egér kattintással is.

A gomb megnyomása után megjelenik Készülék névleges adat módosítása párbeszédpanel, ahol a gyűjtősínhez rendelt típuson belül a névleges adatokon módosíthatunk.

A 'Névleges adat módosítás' módosítás elvégezhető a lista ablakban is a listasorban a 'Adat 1' 'Adat 2' 'Adat 3' hasább valamelyikén elvégzett dupla egér kattintással is.

Gombot megnyomva a gyűjtősín adattári típushoz rendelését megszüntetjük. A gyűjtősín elveszíti korábbi típusát, a következő típus hozzárendelés elvégzéséig un. típus nélküli gyűjtősín lesz.

A 'NAFIR' kompatibilis egyvonalas tervek készítéséhez ne használjunk adattári típus nélküli gyűjtősíneket!

Megnyomása után a gyűjtősín lista rendezése ablakba jutunk. Itt kijelölhetjük az aktuálisan kijelölt vezeték helyét a listán. A rendezés végrehajtásához a kívánt listasorra való dupla kattintással, vagy a gombbal kell kilépni.

A 'Rendezés' végrehajtható a lista ablakban a bal, vagy a jobb oldali egérgomb folyamatos lenyomása melletti mozgatással is. Ha érvényes lista sor fölött engedjük fel az egérgombot, a kiválasztott lista sort ebbe a sorba helyezi át a rendszer.

Amennyiben olyan gyűjtősín névet törölönk a listáról amely a terven használt, akkor a terven elhelyezett gyűjtősínről nem készíthető 'NAFIR' kompatibilis export.

A gomb megnyomásával az aktuálisan kijelölt gyűjtősínt törölhetjük a listáról. Amennyiben olyan gyűjtősínnév lett a listáról törölve, amely az áramútterven használt, akkor az áramút megfelelő gyűjtősíneiről a név törlődik. A név nélküli azonosítatlan gyűjtősínen '????????' - jel látható, a rendszer a kérdőjelek megjelenítésével figyelmeztet az azonosítás hiányára.

Csak akkor használjuk a gyűjtősín törlésnek ezt a módját, ha biztosak vagyunk benne, hogy a gyűjtősín nincs használatban az aramútterv-lapok valamelyikén!

	'Delete'	A gyűjtősín törlése végrehajtható a billentyűzet 'Delete' gombjának megnyomásával is a fenti feltételek szerint. Ebben az esetben nincs törlés megerősítési kérdés!
		A gyűjtősín törlése végrehajtható a lista ablakban a bal, vagy a jobb oldali egérgomb folyamatos lenyomása melletti mozgatással is. Ehhez a kurzort a lista ablakon kívülre kell mozgatni. Ezt a megjelenő "szemetes" kurzor jól láthatóan jelzi számunkra! Ha ilyen helyzetben engedjük fel az egérgombot, a kiválasztott lista sort törli a rendszer a fenti feltételek szerint. Ebben az esetben nincs törlés megerősítési kérdés!

A gyűjtősín lista sablonok segítségével egy - egy áramkörre jellemző teljes gyűjtősín listát tárolhatunk el, vagy tölthetünk be.

Gyűjtősín lista tárolása sablon fájlba

Gyűjtősín sablon lista betöltése

Korlátozások/megjegyzések:

A 'NAFIR' egyvonalas bővítésben a gyűjtősínek azonosan kezeltek, mint az OmegaCAD ELEKTRO rendszer egészében a körvezetékek! Azzal a bővítéssel, hogy a 'NAFIR' gyűjtősínekhez a készülék adatbázisból 'Gyűjtősín' jellegű készülék típust rendelhetünk a névleges adataival együtt!

A 'NAFIR' kompatibilis egyvonalas tervek készítéséhez ne használjunk adattári típus nélküli gyűjtősíneket!

Korlátozások/megjegyzések:

Az OmegaCAD ELEKTRO rendszer körvezetékekre vonatkozó korlátait lásd itt!

A körvezeték nevek és elnevezések felhasználói szövegeket a rendszer a 'x:\V10.x..\OmegaWin32\UserSettings\TerminalsName.ini' állományban tárolja.
