Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Doboz készülék optikai adatainak megadása

'Törzsadatbázisok kezelése' modul

Elérés:

Menü:

E L E K T R O Törzsadatbázis kezelés...



Nyomógomb:


Ebben az ablakban adjuk meg a doboz felépítésű készülékek kapocspontjainak optikai tulajdonságát.

Egy készülék kapocspont akkor lehet egy optikai útvonal csatlakozó pontja, ha a készülék kapocsponthoz meg vannak adva az optikai csatlakozó tulajdonságok. Egy készülék kapocspont akkor lehet egy optikai útvonal aktív pontja, ha a készülék kapocsponthoz meg vannak adva a száloptika tulajdonságok.

A doboz készülékek optikai tulajdonsága kapocspontonként eltérő lehet.

---> ---> ---> ---> ---> --->

Száloptika tulajdonságok megadása

Ha egy kapocsponthoz a száloptika tulajdonság meg van adva, akkor az aktív optikai kapocspont lesz.

Száloptika tulajdonság kiválasztása a száloptika tulajdonságokat funkcióval adhatjuk meg, vagy módosíthatjuk.

Az 'Száloptika tulajdonságok megadása funkció végrehajtható a lista ablakban a 'Méret', '[µm]', 'Hullámhossz', '[nm]' bármely oszlopban végrehajtott dupla kattintással is!

Optikai csatlakozó tulajdonságok megadása

Ha egy kapocspont aktív optikai kapocspont, azaz meg van adva a száloptika tulajdonsága, akkor meg kell adni az 'Optikai csatlakozó' adatait is. Ha a kapocspont nem aktív optikai kapocspont, és megadjuk az 'Optikai csatlakozó' tulajdonságokat, akkor a kapocspont csak optikai csatlakozóként lesz használható.

Optikai csatlakozó jellegének kiválasztása az optikai csatlakozó tulajdonságokat funkcióval adhatjuk meg, vagy módosíthatjuk.

Az 'Optikai csatlakozó tulajdonságok megadása' funkció végrehajtható a lista ablakban a 'Típus', 'Jelleg' oszlopban végrehajtott dupla kattintással is!

Adó/vevő tulajdonság (Rx/Tx) megadása

Ha egy kapocspont aktív optikai kapocspont, azaz meg van adva a száloptika tulajdonsága, akkor azt is meg kell adni, hogy az adó 'TX', vagy vevő 'RX' pont-e.

A funkció csak akkor érvényes, ha a kapocspont azonosító nem tartalmazza az 'Rx', vagy 'Tx' karaktereket! Ha a kapocspont azonosító tartalmazza az 'Rx', vagy 'Tx' karaktereket, akkor a rendszer automatikusan elvégzi a kapocspont adó/vevő jelleg meghatározást! És ezt nem lehet megváltoztatni!

Az 'Adó/vevő tulajdonság (Rx/Tx) megadása' funkció végrehajtható a lista ablakban a 'Rx/Tx' oszlopban végrehajtott dupla kattintással.

Az optikai tulajdonság törlése

Ha egy kapocspont aktív optikai kapocspont, azaz meg van adva a száloptika tulajdonsága, vagy meg van adva az 'Optikai csatlakozó' tulajdonságok, akkor ezeket ezzel a funkcióval törölhetjük.

'Delete'

A kapocspont 'Az optikai tulajdonság törlése' funkcóit elvégezhetjük a billentyűzet 'Delete' gombjának megnyomásával.

Több sort jelölhetünk ki egymásután, ha az egérrel a kijelölendő sorra való kattintással egy időben nyomva tartjuk a 'Ctrl' billentyű gombot is!

Több sort jelölhetünk ki, ha az egérrel a kijelölendő sora való kattintással egy időben nyomva tartjuk a 'Shift' billentyű gombot is! Ekkor az előző egér kattintás és a legutolsó egér kattintás közötti sorok lesznek egyszerre kijelölve!

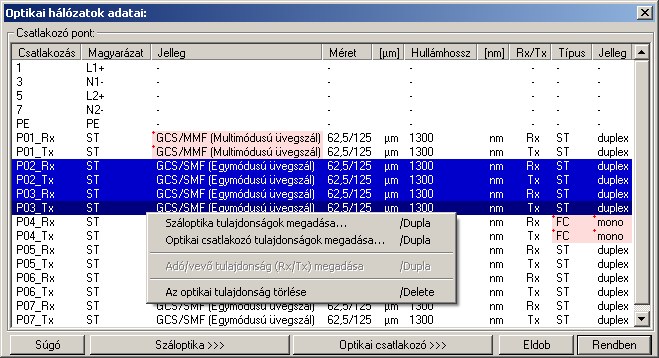

A fenti funkciók végrehajtását elvégezhetjük a lista soron végzett jobb oldali egér gomb felengedésre előbukkanó lebegő menü használatával is

Így a olyan funkciók is elérhetők, amelyeknek nincs közvetlen funkciógombjuk.



Lásd:

Törzsadatbázisok kezelése
Optikai csatlakozó jellegének kiválasztása
Száloptika tulajdonság kiválasztása
Áramutas doboz felépítés megadása

Lásd még:
Optikai hálózatok tervezése

Korlátozások/megjegyzések:

A dialógus ablak átméretezhető. Az átméretezett értékeket a rendszer megőrzi!

A címsorban az egér jobb oldali gombjának lenyomásával a felugró menüben a 'Eredeti méret és helyzet visszaállítása' menüpont választásával a dialógus ablak eredeti helyzete és mérete visszaállítható.
