Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

'Weidmüller' Sorkapocs adattár: -Áthidalás

'Törzsadatbázisok kezelése' modul

Elérés:

Menü:

E L E K T R O Törzsadatbázis kezelés...



Nyomógomb:

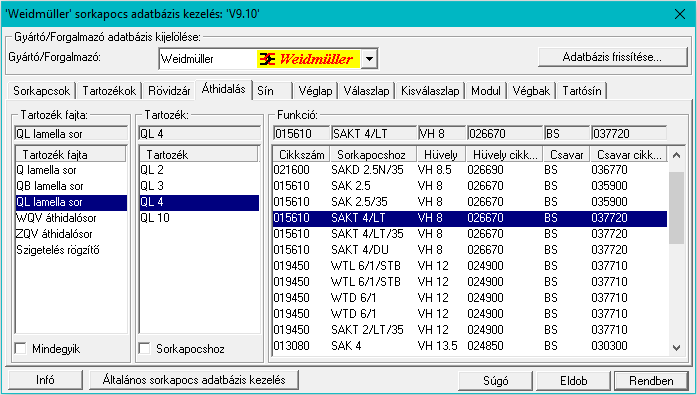

Ez a fejezet tartalmazza a 'Weidmüller' sorkapcsokhoz alkalmazható áthidalás /lamellás átkötés/ kialakításokat.

Az áthidalás az OmegaCAD ELEKTRO rendszerben a sorkapocs listákon ilyen módon jelenik meg. Az így megszerkesztett áramköri áthidalási lehetőségnek a sorkapocs lécen való kialakításhoz ezen híd elemek alkalmasak. Az áthidalás funkció lista három szintre tagolt:

---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> --->

Az áthidalás funkció kialakításához általában a következő tartozék elemek szükségesek:

[áthidaló]

áthidaló elem. (1 darab)

[hüvely]

(n darab)

[csavar]

(n darab)

Tartozék fajta:

Ez a szint a különböző típusú, rendszerű sorkapocs áthidalások fajtáját tartalmazza.

Tartozék:

Ez a szint az azonos típusú, rendszerű sorkapocs áthidalások listáját tartalmazza.

Funkció:

Ez a lista tartalmazza a konkrét áthidalás kialakításokat. Minden áthidalás megoldás egy áthidaló elemet, annyi hüvelyt és csavart tartalmaz, ahány sorkapocs összekötésre kerül. Egy műszakilag egyenértékű megoldást meg lehet valósítani több féle módon is, ha az elemek valamelyike több színben is rendelkezésre áll.

A lista minden sora tartalmazza az áthidaló elem típusát, cikkszámát, mely sorkapocs típushoz alkalmazható, a hüvely típusát és cikkszámát, valamint a csavar típusát és cikkszámát.

Az áthidalás funkció lista az alábbi 'szűrők' bekapcsolásával szűkíthető:

'Mindegyik'

A kapcsoló bekapcsolt állapotában valamennyi sorkapocs fajtához tartozó áthidalás kombináció megjelenik a 'Funkció' listában.

A kapcsoló bekapcsolt állapotában a 'Tartozék fajta' lista érvénytelen, mert a kijelölésre nincs szükség, hiszen ekkor valamennyi fajtához tartozó áthidalás kombináció megjelenik a 'Funkció' listában.

'Sorkapocshoz'

A kapcsoló bekapcsolt állapotában csak a sorkapocs kijelölésben kiválasztott sorkapocs típushoz alkalmazható áthidalások jelenek meg a 'Tartozék fajta' listában. És ugyanígy csak a kiválasztott sorkapocs típushoz alkalmazható áthidalás kombinációk jelennek meg a 'Funkció' listában.

Ha a szűrő kapcsolók hatására nem található funkció az adatbázisban, akkor a 'Funkció' listában a következő jelenik meg.


Tartalom:

'Weidmüller' sorkapocs tervezés

'Weidmüller' sorkapocs adattár

- Sorkapcsok

- Tartozékok

- Rövidzár

- Áthidalás

- Sínezés

- Véglapok

- Válaszlapok

- Kis válaszlapok

- Sorkapocs modulok

- Végbakok

- Tartósínek


Korlátozások/megjegyzések:

A sorkapocs tartozék kiválasztásának felhasználói beállítását a rendszer a 'x:\V10.x..\OmegaWin32\UserSettings\TerminalV10.Ini' állományban tárolja.
