Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

'Weidmüller' Sorkapocs adattár: -Kis válaszlapok

'Törzsadatbázisok kezelése' modul

Elérés:

Menü:

E L E K T R O Törzsadatbázis kezelés...



Nyomógomb:

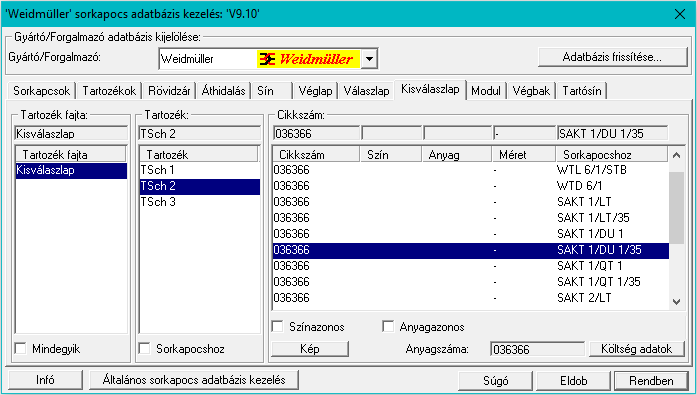

Ez a fejezet tartalmazza a 'Weidmüller' sorkapcsokhoz alkalmazható kis-válaszlapokat. A kis-válaszlapok listája három szintre tagolt:

---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> --->

Tartozék fajta:

Ez a szint a különböző típusú sorkapocs kis-válaszlapok listáját tartalmazza.

Tartozék:

Az azonos típusú sorkapocs kis-válaszlapok listája.

Cikkszám:

Az adott típusú sorkapocs kis-válaszlapon belül a lehetséges sorkapocs kis-válaszlapok listája. Ha egy kis-válaszlap több sorkapocs típushoz is alkalmazható, akkor az, ha a 'Sorkapocshoz' szűrő nincs bekapcsolva, annyiszor jelenik meg, ahány sorkapocs típushoz megfelel.

A 'Cikkszám' lista minden sora tartalmazza a kis-válaszlap cikkszámát, színét, anyagát, méretét, és azt, hogy mely sorkapocs típushoz alkalmazható.

A kijelölt kis-válaszlaphoz tartozó költség és egyéb adatok a Költség adatlapok megadása funkcióban kezelhetők.

A kis-válaszlapok cikkszám lista az alábbi 'szűrők' bekapcsolásával szűkíthető:

'Mindegyik'

A kapcsoló bekapcsolt állapotában valamennyi kis-válaszlap megjelenik a 'Cikkszám' listában.

A kapcsoló bekapcsolt állapotában a 'Tartozék fajta' és a 'Tartozék' lista érvénytelen, mert a kijelölés ebben az esetben nem működik, hiszen ekkor valamennyi típushoz tartozó kis-válaszlap megjelenik a 'Cikkszám' listában.

'Sorkapocshoz'

A kapcsoló bekapcsolt állapotában csak a sorkapocs kijelölésben kiválasztott sorkapocs típushoz alkalmazható kis-válaszlapok jelenek meg a 'Tartozék fajta' és a 'Tartozék' listában. És ugyanígy csak a kiválasztott sorkapocs típushoz alkalmazható kis-válaszlapok jelennek meg a 'Cikkszám' listában.

'Színazonos'

A kapcsoló bekapcsolt állapotában csak a sorkapocs kijelölésben kiválasztott sorkapocs kódszámnak a színével azonos kis-válaszlapok jelenek meg a 'Cikkszám' listában.

'Anyagazonos'

A kapcsoló bekapcsolt állapotában csak a sorkapocs kijelölésben kiválasztott sorkapocs kódszámnak az anyagával azonos kis-válaszlapok jelenek meg a 'Cikkszám' listában.

Ha a szűrő kapcsolók hatására nem található kis-válaszlap az adatbázisban, akkor a 'Cikkszám' listában a következő jelenik meg.


Tartalom:

'Weidmüller' sorkapocs tervezés

'Weidmüller' sorkapocs adattár

- Sorkapcsok

- Tartozékok

- Rövidzár

- Áthidalás

- Sínezés

- Véglapok

- Válaszlapok

- Kis válaszlapok

- Sorkapocs modulok

- Végbakok

- Tartósínek


Korlátozások/megjegyzések:

A sorkapocs tartozék kiválasztásának felhasználói beállítását a rendszer a 'x:\V10.x..\OmegaWin32\UserSettings\TerminalV10.Ini' állományban tárolja.
