A dokumentáció tartalmi egységességét meghatározó elemek

Az áramút tervlapok tartalmi felépítése

Az áramút tervlapok tartalmi összeállítására kialakult szokásokat alap elemeiben az OmegaCAD ELEKTRO alállomás tervezőrendszer moduláris felépítése szigorúan rögzíti. E szerint az úgynevezett áramút első lap modul biztosítja hogy megszerkesszük a vonatkozó berendezés egyvonalas tervét, biztosít eszközöket funkciókat a főbb készülékek adatainak táblázatos elkészítéséhez, a tartalomjegyzék elkészítéséhez, a szereléshely körvezeték táblázatok elhelyezéséhez.

A továbbiakban a berendezés működésének leírásához a konkrét kapcsolási tervek elkészítéséhez az áramút logikai tervlapok modul biztosít szolgáltatásokat.

A szokásosan az áramút tervek végére illesztett készülék és kábel táblázatok elkészítését a készülék és kábel táblázatok generálása modul segíti.

Az alábbiakban általánosan összefoglaljuk, hogy az áramút tervlapokon sorban milyen tartalmi tervrészleteket ajánlott megjeleníteni. Az összeállítás transzformátort is tartalmazó mezőre vonatkozik. Értelemszerűen, ha a mező nem tartalmaz transzformátort, akkor az arra vonatkozó tervlapok elmaradnak, és ha egy tartalmi részt annyiszor kell megismételni, ahány eleme van a nagyobb feszültségszinttől a kisebb felé haladva. Például 120kV-os áramváltók, 20kV-os áramváltók, vagy 120kV-os szakaszolók, 20kV-os szakaszolók.

Az áramút tervlapok réteg kiosztása

Az OmegaCAD ELEKTRO alállomás tervezőrendszer grafikus alaprendszere a tervlapokon megjelenő grafikus elemeket rétegekhez rendeli. A réteg kiosztás listáit a rendszer nem minden egyes úgynevezett folytató tervlaphoz rendeli, és ezáltal nem is kell a tervezőnek minden egyes tervlapra külön megadnia, hanem minden tervlap típushoz /áramút, szerelési, egyvonalas, egyéb lista szerű tervlap, mint készülék táblázat, kábel táblázat csak egy fedőlap és egy folytató lap tervformát kezel.

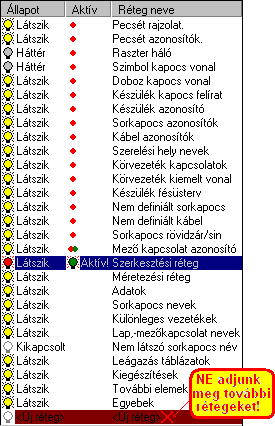

Vannak olyan rétegek, amelyhez a rendszer automatikusan kapcsol elemeket. Hogy mely réteghez tartozik a rendszer által automatikusan kezelt objektum, az alábbi ábrán egy piros pöttyel jelzett. A réteg elnevezése utal a réteghez rendelt objektumokra.

Az OmegaCAD ELEKTRO alállomás tervezőrendszer grafikus alaprendszere az egyes objektumokat a réteg listához az rétegnek a lista sorban elfoglalt helyének indexe alapján rendeli. Egy tervlap típushoz tartozó összes lap megjelenését a terv pecsét formákon keresztül egységesen állítjuk be a rendszer embléma kezelő moduljával. Sőt ebben a modulban lehetőség van az egész tervre vonatkozó pecsét formátumok cseréjére is!!!

Főként az utóbbi lehetőséget szem előtt tartva, szükséges az, hogy a tervezés során egy sablonhoz igazodó réteg kiosztást, használjunk. Így elkerülhető az, hogy a pecsét formátumot kicserélve, grafikus elemek rétegei úgy változzanak meg, hogy az a későbbiekben egy más objektum csoporthoz tartozó réteghez irányított lesz. Mert így a megváltozott réteg kiosztás miatt lehet az kikapcsolt, háttér, vagy esetleg még meg sem adott réteg is.

A tervekhez rendelt 'létesítményi' adatbázis kezelése

Az OmegaCAD ELEKTRO alállomás tervezőrendszerben egy állomás tervanyaga egy az úgynevezett 'létesítményi' adatbázis elemeiből van felépítve. A terv elemek egyes részei feldolgozás közben frissülnek az adatbázisból, más elemei viszont minden egyes megjelenítés során közvetlenül az adatbázisból újra felépülnek. Ez az felhasználás közbeni közvetlen frissülés inkább jellemző az elektronikus lekérdezések esetében. De természetesen minden egyes tervrészlet újra generálásakor is igaz.

Ezért a 'létesítményi' adatbázis kezelés szempontjából alapvetően fontos, hogy az adatbázis már meglévő elemeit ne módosítsuk egy esetleges tovább tervezés során.

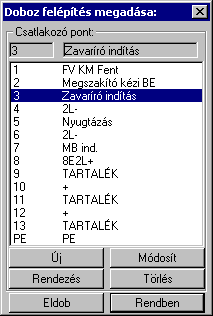

Így például ne változtassuk meg ár egy meglévő adatbázis típus nevét, és ugyan így ne módosítsuk a típushoz rendelt névleges adatokat. Ebből következik, hogy a készülék típusok szimbólum és doboz felépítés részleteit se módosítsuk.

Ha egy terv módosítása során egy új meglévő készülék típus módosított változatára van szükség, akkor ezt a típust, valamilyen jelöléssel ellátva, másolt példányban hozzuk létre, mintsem, egy meglévő adatbázis példány módosításával.

Ugyanígy igaz ez a készülékeket felépítő elemekre is, vagyis az áramutas keretekre, szimbólumokra, elrendezési képekre is.

Sőt fontos, hogy azonos áramköri funkciókra ne hozzunk létre új elemeket. Ne hígítsuk az adatbázisunkat további elemekkel, ha már található az adatbázisban az adott funkcióra építő elem. Azaz ne legyen több záró érintkező, nyitó érintkező stb az adatbázisban.

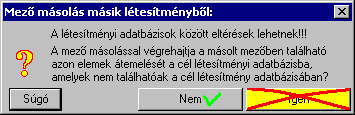

Ezért ne használjuk az mező másolás külső létesítmény funkció esetén az adatbázis elemek automatikus másolás funkciót, mert ez indokolatlanul hozhat létre azonos funkcióra másolt elemeket.

Bár sok esetben munka igényesebb, de célszerű ezekben az esetekben a mező másoláskor a másolt mezőhöz 'kézi', azaz lépésenkénti adatbázis elem egyeztetést elvégezni. Sok esetben csak meg kell keresni a hiányzó elemet a meglévő adatbázisban. Ha ez még sincs meg, akkor lépésenként kell elvégezni az átemelést.

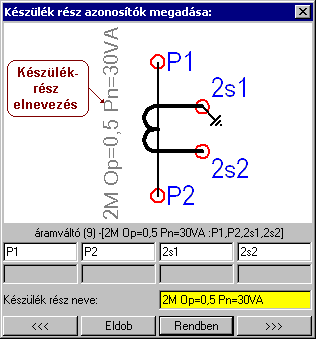

Ha mégis új elemet kell létrehozni, akkor azt dolgozzuk ki azokat minden részletében. Így ha:

A meglévő elemek módosításának tiltásából következik, hogy a teljes adatbázis frissítése funkciót ne használjuk, csak akkor, ha teljesen biztosak vagyunk benne, hogy a frissítés forrásaként felhasznált adatbázis az jelenlegi létesítményi adatbázis tovább fejlesztett változata. Ha mégis amellett döntünk, hogy a teljes létesítményi adatbázist frissítjük, akkor a frissítés végrehajtása után végezzük el a teljes létesítményi adatbázis ellenőrzés funkciót valamennyi tervezett mezőre az ellenőrzés modulban.

A szereléshelyek listájának kezelése

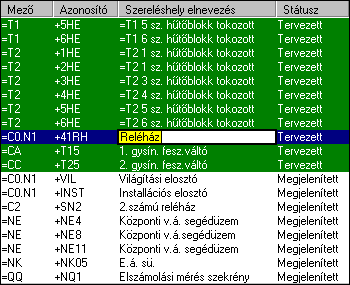

Az OmegaCAD ELEKTRO alállomás tervezőrendszer a tervek olvasásának, áttekinthetőségének segítésére az áramút terveken megjelenített szereléshelyek (szekrények) alfanumerikus jelölésének megadásán kívül lehetőséget biztosít a szereléshelyek funkció szerint elnevezésének megadására is. Ez az elnevezés megjelenik az elektronikus lekérdezés során, vagy nyomtatott formában az áramút első lapjaira generálható körvezeték táblázatban.

Ezen szempontok szerint a szereléshelyek adatainak megadása során adjuk meg a szereléshelyek funkció szerinti szöveges elnevezését is!

Előfordulhat, hogy a tervezési folyamat során valamely már megadott szereléshelyre a későbbiekben nincs hivatkozás, azaz a tervlapok egyik részletét sem rendeljük már hozzá. A használaton kívüli szereléshelyeket még a szereléshely táblázat előállítása előtt töröljük a listából az elemzés modul, nem használt elemek törlése funkcióval!

A körvezetékek listájának kezelése

Az OmegaCAD ELEKTRO alállomás tervezőrendszer a tervek olvasásának, áttekinthetőségének segítésére az áramút terveken megjelenített körvezetékek (egyen potenciálok) alfanumerikus jelölésének megadásán kívül lehetőséget biztosít a körvezetékek funkció szerint elnevezésének megadására is. Ez az elnevezés megjelenik az elektronikus lekérdezés során, vagy nyomtatott formában az áramút első lapjaira generálható körvezeték táblázatban.

Ezen szempontok szerint a körvezeték adatok megadása során adjuk meg a körvezeték funkció szerinti szöveges elnevezését is!

Előfordulhat, hogy a tervezési folyamat során valamely már megadott körvezetékre a későbbiekben nincs hivatkozás, azaz a tervlapok egyik részletében sem rendelünk hozzá kapcsolatot. A használaton kívüli körvezetékeket még a körvezeték táblázat előállítása előtt töröljük a listából az elemzés modul, nem használt elemek törlése funkcióval!
