Egy kijelölt kör/ív műveletei

Elérés:

Lebegő

Egy kijelölt kör/ív műveletei . . .

Ha a kijelölés csak egy kört, vagy körívet tartalmaz, akkor ezen a következő műveleteket tudjuk végrehajtani. A lebegő menü egy körre, vagy körívre vonatkozó funkciói:

Kijelölt elem az aktív rétegre

Elérés:

Lebegő

Kijelölt elem az aktív rétegre

A funkcióval a kijelölt elem rétegét az aktív rétegre változtatjuk.

Kijelölt elem rétegének cseréje

Elérés:

Lebegő

Kijelölt elem rétegének cseréje...

A funkcióval a kijelölt elem rétegét a réteg palettán kiválasztottra módosítjuk.

A réteg listán az a réteg kerül kijelölésre, amelyhez a kijelölt elem rendelve van. Jelöljük ki a listán a beállítani kívánt réteget. A réteg adatsoron végzett kettős kattintással vagy a gomb megnyomásával a kijelölt elem az új réteghez lesz rendelve.

Kör/ív tulajdonságok

Elérés:

Lebegő

Kör/ív tulajdonságok...

Billentyűzet:

[Dupla]

A funkcióval a kijelölt kör/ív elem rétegét és stílusát módosíthatjuk az alábbi módon.

Az 'Elem' ablakrészben láthatjuk az azonosított kör/ívet.

	A nyomógomb lenyomásával be lehet lépni a Vonal stílus beállítás dialógus ablakba, ahol az alapbeállítás az azonosított elem stílusával egyezik meg. Itt meg lehet változtatni a kör/ív megjelenési jellemzőit.
	A nyomógomb megnyomásával a rendszerben érvényben lévő vonal stílust rendelhetjük a kijelölt kör/ívhez. Ha a funkcióval csak ezen a módon hajtunk végre módosítást, ezt a Vonal stílus a beállítottra [Space+Dupla] funkcióval egyszerűbben tehetjük meg.
	A nyomógomb megnyomásával a kör/ív alábbi grafikus adatait tudjuk módosítani.

		Az értékek megadását szerkesztő ablakban tehetjük meg, vagy a fel/le gombok segítségével a szerkesztési ablakban lévő érték egyesével való növelésével, csökkentésével állíthatjuk be.
		A gomb megnyomásával a távolság mérési pufferben lévő 8 korábbi mérés adatai közül lehet elővenni a szükséges értéket.
		A távolságmérés itt nem lehetséges! A gomb érvénytelen!

A 'Réteg' ablakrészben láthatjuk az azonosított kör/ív rétegét, valamint beállíthatjuk a kívánt réteghez rendelést.

	A nyomógomb megnyomásával a kör/ívet az érvényben lévő aktív réteghez rendelhetjük. A gomb csak akkor érvényes, ha a kijelölt elem nem az aktív rétegen van! Ha a funkcióval csak ezen a módon hajtunk végre módosítást, ezt a Kijelölt elem az aktív rétegre funkcióval egyszerűbben tehetjük meg.
	A nyomógomb gomb megnyomásával a réteg kiválasztó dialógusablakba jutunk, ahol kiválaszthatjuk a kör/ív új rétegét: Réteg kiválasztása
	A nyomógomb megnyomásával változtatás nélkül lépünk ki a funkcióból.
	A nyomógomb megnyomásával rögzítésre kerülnek a módosítások. A kiválasztott elem a kijelölt réteghez lesz rendelve és a beállított stílussal jelenik meg.

Vonal stílus lekérdezés

Elérés:

Lebegő

Vonal stílus lekérdezés

Billentyűzet:

[Shift+Dupla]

A funkcióval a kijelölt kör/ív elem stílus tulajdonságait a Vonal stílus beállítás aktuális értékeibe másoljuk.

Vonal stílus a beállítottra

Elérés:

Lebegő

Vonal stílus a beállítottra

Billentyűzet:

[Space+Dupla]

A funkcióval a kijelölt kör/ív elem megjelenítési jellemzőit az aktuális Vonal stílus beállítás szerintire módosítjuk.

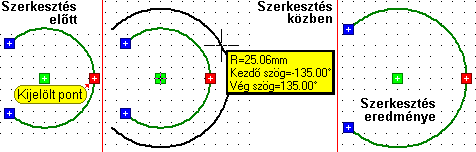

Sugár/átmérő módosítás

Elérés:

Lebegő

Sugár/átmérő módosítás

Billentyűzet:

[Space+Egér]

A funkcióval a kijelölt kör/ív elem sugár/átmérő adatát módosíthatjuk a grafikus munkaterületen végzet pont pozícionálással. A menü elem mindig megjelenik! De a [Space+Egér] billentyű kombinációval csak akkor indítható, ha a kör/ív elem kijelölt pontja a sugár fogó pontja és a kurzor ezen a pont áll!

A funkció indítása után a kör/ív egy kerületi pontját kell megadni.

A pont megadása után a kör/ív sugara a kör/ív középpontja és a kijelölt pont közötti távolság lesz.

A szerkesztés után a kiindulás alapját képező kör/ív elveszíti kijelölt állapotát, helyette a létrehozott kör/ív lesz a kijelölt, melynek kijelölt pontja a kör/ív elem középpontja.

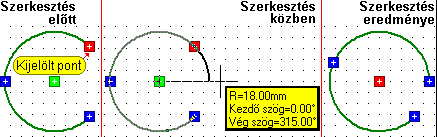

Ív kezdő pont módosítás

Elérés:

Lebegő

Ív kezdő pont módosítása

Billentyűzet:

[Space+Egér]

A funkcióval a kijelölt kör/ív elem kezdő szögét meghatározó pontját módosíthatjuk a grafikus munkaterületen végzett pont pozícionálással. A menü elem csak akkor jelenik meg, ha a kijelölt elem körív és nem teljes kör! De a [Space+Egér] billentyű kombinációval csak akkor indítható, ha a kör/ív elem kijelölt pontja a kezdő szögét meghatározó pont és a kurzor ezen a pont áll!

A funkció indítása után a kör/ív egy kerületi pontját kell megadni.

A pont megadása után a kör/ív kezdő pontja a körív középpontját és a kijelölt pontot összekötő egyenes és a kör metszéspontja lesz. A kijelölt pontnak nem kell rajta lennie a körön!

A szerkesztés után a kiindulás alapját képező kör/ív elveszíti kijelölt állapotát, helyette a létrehozott kör/ív lesz a kijelölt, melynek kijelölt pontja a kör/ív elem középpontja.

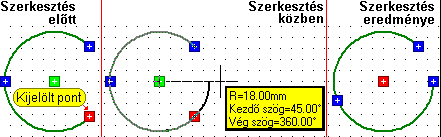

Ív vég pont módosítás

Elérés:

Lebegő

Ív vég pont módosítása

Billentyűzet:

[Space+Egér]

A funkcióval a kijelölt kör/ív elem vég szögét meghatározó pontját módosíthatjuk a grafikus munkaterületen végzett pont pozícionálással. A menü elem csak akkor jelenik meg, ha a kijelölt elem körív és nem teljes kör! De a [Space+Egér] billentyű kombinációval csak akkor indítható, ha a kör/ív elem kijelölt pontja a vég szögét meghatározó pont és a kurzor ezen a pont áll!

A funkció indítása után a kör/ív egy kerületi pontját kell megadni.

A pont megadása után a kör/ív vég pontja a körív középpontját és a kijelölt pontot összekötő egyenes és a kör metszéspontja lesz. A kijelölt pontnak nem kell rajta lennie a körön!

A szerkesztés után a kiindulás alapját képező kör/ív elveszíti kijelölt állapotát, helyette a létrehozott kör/ív lesz a kijelölt, melynek kijelölt pontja a kör/ív elem középpontja.

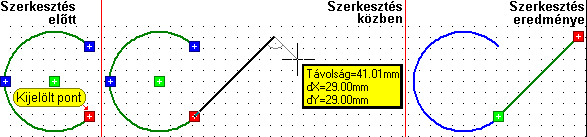

Ív folytatása egyenesben

Elérés:

Lebegő

Ív folytatása egyenesben

A funkció a kijelölt körív elemet egyenessel való folytatását teszi lehetővé. Az egyenes kezdő pontja a kijelölt körív kezdő, vagy végpontja a kijelölt ponttól függően. Az egyenes iránya a kijelölt körív végpontjának érintőjének iránya lesz.

A menü elem csak akkor jelenik meg, ha a kijelölt elem körív és nem teljes kör, és a körív kijelölt pontja az ív kezdő, vagy végpontja!

Ha elindítottuk a funkciót, akkor a rendszer a körív azon végpontjából kezdi szerkeszteni a folytató egyenest, amely ki volt jelölve. Ez lesz az egyenes első, kezdő pontja. A következőkben az egyenes szakasz másik végpontját kell megadni.

A gumizott pont és a körív kijelölt végpontjában húzott érintő egyenesre állított merőleges vetület lesz a szerkesztett szakasz másik végpontja.

A megszerkesztett egyenes megjelenési formáját a Vonal stílus beállítás határozza meg. Ha megadtuk az egyenes szakasz második pontját, akkor a szerkesztés után a kiindulás alapját képező körív elem elveszíti kijelölt állapotát, helyette a létrehozott vonal elem lesz a kijelölt. A vonalláncnak csak az első szakasza szerkeszthető meg.

Ha szükséges a vonallánc további sarokpontokkal való folytatása, akkor az a:

		Folytatás a kijelölt pont irányába
		Vonallánc folytatása	[Alt+l]

Ha a megszerkesztett szakaszt ívben akarjuk folytatni, akkor az a:

		Vonal folytatása ívvel
		Vonal folytatása 'R' sugarú ívvel...

Kör/ívből kitöltés

Elérés:

Lebegő

Kör/ívből kitöltés

A funkcióval a kijelölt kör/ív elemet kitöltéssé alakítjuk. A menü elem mindig megjelenik!

A létrehozott kitöltés stílusát - színét, jellegét - a Kitöltés stílus beállítás határozza meg. A szerkesztés után a kiindulás alapját képező kör/ív elveszíti kijelölt állapotát, helyette a létrehozott kitöltés lesz a kijelölt.
