Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Kábelcsatorna tulajdonságok: Tulajdonság sablon

'Kábelfektetési tervek készítése' modul

Elérés:

Menü:

E L E K T R O Kábelfektetési tervek készítése

Kábelfektetés tervezés

Kábelcsatorna tulajdonságok beállítása...

Szerszámos: Nyomógomb:

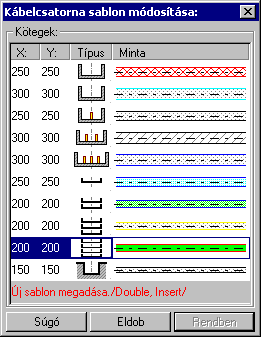

A beállított kábelcsatorna tulajdonságokat sablonban lehet elhelyezni. A sablonból a korábban számunkra megfelelően összehangolt tulajdonságokat egyszerre tudjuk visszaállítani.

Ha a beállított kábelcsatorna tulajdonságok egyik korábban a sablonban tárolt tulajdonságokkal sem egyezik meg, akkor a gomb érvényes lesz. Ekkor a beállítások tárolhatók a sablonban.

Új sablon megadása:

A kábelcsatorna tulajdonságok sablon lista utolsó eleme mindig a sor. Ha a beállított kábelcsatorna tulajdonságok egyik korábban a sablonban tárolt tulajdonságokkal sem egyezik meg, akkor a sablonba lehet új elemet felvenni. Ha már az aktuálisan beállított tulajdonságok megegyeznek valamely sablon adataival, akkor az új sablon megadására irányuló művelet eredménye csak annyi, hogy a rendszer a sablon lista azon sorát teszi kiemelté, aktívvá, amellyel a beállított tulajdonságok megegyeznek.

Ha erre az utolsó sorra mutatunk a kurzorral, a rendszer ebbe a sorba tárolja az új tulajdonság köteget. Az utolsó sor képe a bejegyezni kívánt tulajdonsággal lesz azonos. Az új sablon adatsor megadása után már más sort nem tudunk kijelölni!

'Insert'

Új sablon elemként tudjuk tárolni a beírandó tulajdonság köteget a kijelölt sablon sor előtti sorba a billentyűzet 'Insert' gombjának megnyomásával!
Ha még nem azt adtuk meg, hogy az új tulajdonság legyen a sablon utolsó eleme, akkor bármelyik meglévő elemre rámutatva kicserélhetjük a benne lévő tulajdonságokat az új tulajdonságra.



A tulajdonság adat lista soron végzett 'dupla egér kattintás'sal a kijelölt sablon sor adatait a tárolandó tulajdonság kötettel cseréljük ki. A dupla egér kattintással a rendszer a tulajdonság sablon módosításának jóváhagyásával ki is lép a sablon funkcióból.

Meglévő sablon adat törlése:

'Delete'

A törlés végrehajtható a lista ablakban a billentyűzet 'Delete' gombjának megnyomásával! A kiválasztott tulajdonság sablon törlődik a listából.



A törlés végrehajtható a lista ablakban a bal, vagy a jobb oldali egérgomb folyamatos lenyomása melletti mozgatással is. Ha érvénytelen terület fölött engedjük fel az egérgombot (szemetes kurzor jelzi számunkra), a kiválasztott tulajdonság sablon törlődik a listából.

Meglévő sablon rendezése:

A rendezés végrehajtható a lista ablakban a bal, vagy a jobb oldali egérgomb folyamatos lenyomása melletti mozgatással is. Ha érvényes lista sor fölött engedjük fel az egérgombot, a kiválasztott tulajdonságot ebbe a sorba helyezi át a rendszer.

Változások tárolása:


A gomb megnyomásával minden a panelon végzett módosítás érvénytelen lesz. A kábelcsatorna szerkesztés tulajdonságai sablon adatai változatlanok maradnak.

A gomb megnyomásával a kiválasztott tulajdonság köteg érvényes lesz. Ha a tulajdonság tárolása móddal jutottunk a funkcióba a gomb mindaddig érvénytelen, míg valamilyen változást nem végeztünk a sablon tartalmán.


Tartalom:

Kábelcsatorna tulajdonságok beállítása...

Kábelcsatorna szerkesztés

Kábelcsatorna/kábelfésű/szereléshely módosítás


Korlátozások/megjegyzések:

A kábelcsatorna tulajdonság sablon maximálisan 16 elemet tartalmazhat!

Ha a kábelcsatorna tulajdonság sablon már tartalmazza a maximálisan 16 darab elemet, akkor az 'Új sablon megadása. /Double, Insert/' adatsor nem jelenik meg a sablon listában.

A kábelcsatorna szerkesztésére vonatkozó felhasználói beállításokat a rendszer a kijelölt létesítményben a '<Létesítmény útvonal>\<Létesítmény>.All\ChanelGrafik.Sta' állományban tárolja. A modul a kijelölt létesítményben, ha más beállítás nem történik, akkor a létesítményben történt utolsó beállítás szerint fog működni.

A kábelcsatorna szerkesztésére vonatkozó munkahelyi beállításokat a rendszer 'x:\V10.x..\OmegaWin32\UserSettings\ChanelGrafik.Sta' állományban tárolja.

A kábelcsatorna megjelenítésére vonatkozó felhasználói sablonokat a rendszer a kijelölt létesítményben a '<Létesítmény útvonal>\<Létesítmény>.All\ChanelSablon.Sta' állományban tárolja. A modul a kijelölt létesítményben, ha más beállítás nem történik, akkor a létesítményben történt utolsó beállítás szerint fog működni.

A kábelcsatorna megjelenítésére vonatkozó munkahelyi sablonokat a rendszer 'x:\V10.x..\OmegaWin32\UserSettings\ChanelSablon.Sta' állományban tárolja.
