Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Kábelcsatorna/ kábelfésű/ szereléshely módosítás

A kábelcsatorna/fésű-t azonosító pont megadása módosításhoz: [ESC=Kilépés!]

Elem kijelölése mozgatásra: [ESC=Kilépés!]

A

Kábelcsatorna tulajdonság módosítása

Ha a kábelcsatorna tulajdonságain szeretnénk módosítani, akkor a kijelölés során a kurzorral a kábelcsatorna alaprajzi képét megjelenítő elemre kell mutatni, kivéve a kábelcsatorna szakasz végét meghatározó pontot, az alábbi ábra szerint:

A kábelcsatornák magassági adatait is ezzel a funkcióval módosíthatjuk. A magassági adatok módosítása során, ha a kábelcsatorna szakasz kábelcsatorna csomópontba csatlakozik, azaz érintkezik más kábelcsatorna elemekkel is, akkor a csomópontban érintkező kábelcsatornák magassági adat is módosulnak!

A kábelcsatorna azonosítása után az azonosított kábelcsatorna elemet halvány szürke színnel megjelöli megjelenítve a kábelcsatorna szerkesztési irányát is. Az azonosított kábelcsatorna elemmel kapcsolatban álló további kábelcsatorna elemeket is megjelöli a rendszer sötét szürke színnel. Ezen elemek végpontjainak magassági adatai is változnak, ha változtatjuk a módosításra kijelölt kábelcsatorna megfelelő végpontjának magasságát!

Ebben az esetben a Kábelcsatorna tulajdonságok beállítása... panel jelenik meg, ahol a kívánt módosítások elvégezhetők

A csatorna irány megjelölése, és figyelemmel kisérése a magassági adatok megadásánál elengedhetetlenül fontos!!!

Nem lehet a magassági adatot módosítani olyan kábelcsatorna elem azon végpontján, amely a másik kábelcsatorna elemhez nem végponton, hanem a kábelcsatorna testhez csatlakozik.

Ha a kívánt módosításokat elvégeztük, és a , vagy a gombbal lépünk ki, akkor végrehajtódik a módosításra azonosított kábelcsatorna tulajdonságainak átszerkesztése, és tárolása a tervlapon. Ha szélességi méretet módosítottunk, akkor átszerkesztésre kerülnek a csatlakozó kábelcsatorna szakaszok is!

Az ábrán a módosított megjelenési tulajdonágú kábelcsatorna a funkció végrehajtása után.

B

Kábelcsatorna végpontjának mozgatása

Ha a kábelcsatorna nyomvonal vezetésen szeretnénk módosítani, akkor a kábelcsatornát a végpontja közelében kell azonosítani az alábbi ábra szerint:

A végpont azonosítása után a ponthoz kapcsolódó valamennyi kábelcsatorna elemet halvány szürke színnel megjelöli a rendszer. A megjelölt kábelcsatorna elemek másik végéhez csatlakozó további kábelcsatorna elemeket sötét szürke színnel jelöli meg a rendszer. Ezen elemek végének kialakítása változhat a kijelölt pont mozgatása révén.

Ekkor az alábbi üzenet jelenik meg:

Az azonosított pont mozgatásával változtatjuk a kábelcsatorna nyomvonalat. A csatlakozó kábelcsatorna elemek változtatják formájukat, melyeket gumizás során pontosan követhetünk.

A kábelcsatorna nyomvonal pont megadása után a rendszer átszerkeszti az összes kapcsolódó kábelcsatorna elemet. Az átszerkesztés mindig a csatlakozó kábelcsatorna elemek vonalainak összemetszésével történik meg. Ha túl kicsi két kábelcsatorna szakasz irányának az eltérése, akkor előfordulhat, hogy a számított metszéspontok a csatorna testen kívül esnek. Az is előfordulhat, hogy a metszéspont túl távoli, értelmezhetetlen. Az ilyen megoldásokat kerülni kell!!!

C

Kábelcsatorna mozgatása

Fontos: A kábelcsatorna elemeket NE mozgassuk el a hozzá csatlakozó kábelcsatorna elemektől a grafikus alaprendszer szerkesztési funkcióival!

D

Kábelfésű tulajdonság módosítása

Ha a kábelfésű megjelenési tulajdonságain szeretnénk módosítani, akkor a kijelölés során a kurzorral a kábelfésű azonosító jelére, vagy ha a kábelfésűben megjelenik a kábelek listája is, akkor a lista elemek valamelyikére kell mutatnunk. Azaz a kábelfésű mutató vonalát kivéve, bármely részére mutathatunk az alábbi ábra szerint:

Ha a kábelfésű megfelelő részére mutattunk, akkor a rendszer az azonosított kábelfésű elemet halvány szürke színnel megjelöli és a Kábelfésű tulajdonságok beállítása... panel jelenik meg, ahol a kívánt módosítások elvégezhetők.

Ha a kívánt módosításokat elvégeztük, és a , vagy a gombbal lépünk ki, akkor végrehajtódik a módosításra azonosított kábelfésű tulajdonságainak átszerkesztése és tárolása a tervlapon.

Az ábrán a módosított megjelenési tulajdonágú kábelfésű a funkció végrehajtása után.

E

Kábelfésű kábelt meghatározó pontjának mozgatása:

Azt tudjuk, hogy a kábelfésű azon kábelcsatorna szakaszban elhelyezett kábelekről készül, amelyre a kábelfésű kábelt meghatározó pontja mutat. Ha azt szeretnénk módosítani, hogy a kábelfésű más kábelcsatorna szakaszról készüljön, akkor ezen mutatópont helyzetén kell módosítani. Ehhez a kábelfésű mutató vonalának a kábelcsatorna felé eső felére kell mutatnunk a kijelölés során a kurzorral az alábbi ábra szerint:

Ha a kábelfésű megfelelő részére mutattunk, akkor a rendszer az azonosított kábelfésű elemet halvány szürke színnel megjelöli és az alábbi üzenet jelenik meg:

A pont kijelölése során ugyanazok a szabályok és lehetőségek, mint a Kábelfésű elhelyezés funkcióban.

Ha a kábelfektetési helyszínrajz már elemzett, akkor a kurzor mozgatása során a különböző kábelcsatorna szakaszokban elhelyezett kábelek listáját láthatjuk a gumizott ábrán. A módosítást az új pont megadásával fejezzük be.

A módosított állapot. A kábelfésű kábelcsatornát meghatározó pontja jól láthatóan más kábelcsatornához csatlakozik, mint a módosítás előtt. A helyszínrajz elemzett állapotában történő módosítás esetén a kábelfésű a módosítás után az új kábelcsatornához tartozó listát tartalmazza. Ez a kábelcsatornát meghatározó pont megadása közbeni gumizás során is pontosan követi a rendszer, és jól látható tájékoztatást ad.

F

Kábelfésű mutató pontjának mozgatása

Ha csak azt szeretnénk, hogy a megszerkesztett kábelfésű a tervlapon más pozícióban jelenjen meg, akkor a kábelfésű mutató vonalának a kábelfésű felé eső felére kell mutatnunk a kijelölés során a kurzorral az alábbi ábra szerint:

Ha a kábelfésű megfelelő részére mutattunk, akkor a rendszer az azonosított kábelfésű elemet halvány szürke színnel megjelöli és az alábbi üzenet jelenik meg:

A pont kijelölése során ugyanazok a szabályok és lehetőségek, mint a Kábelfésű elhelyezés funkcióban.

A pont megadása közben a kábelfésűnek a kurzor pillanatnyi helyzetének megfelelő képét láthatjuk a gumizott ábrán. A módosítást az új pont megadásával fejezzük be.

A pont megadása után végrehajtódik a módosításra azonosított kábelfésű átszerkesztése és tárolódik a tervlapon.

G

Szereléshely tulajdonság módosítása

Ha a szereléshely megjelenési tulajdonságain szeretnénk módosítani, akkor a kijelölés során a kurzorral a szereléshely azonosító jelére, vagy az alaprajzi jelére kell mutatnunk. Azaz a mutató vonalat kivéve, bármely részére mutathatunk az alábbi ábra szerint:

Ha a szereléshely megfelelő részére mutattunk, akkor a rendszer az azonosított szereléshely elemet halvány szürke színnel megjelöli és a Szereléshely tulajdonságok beállítása... panel jelenik meg, ahol a kívánt módosítások elvégezhetők.

Ha a kívánt módosításokat elvégeztük, és a gombbal lépünk ki, akkor végrehajtódik a módosításra azonosított szereléshely tulajdonságainak átszerkesztése és tárolása a tervlapon.

Az ábrán a módosított megjelenési tulajdonágú szereléshely a funkció végrehajtása után.

H

Szereléshely azonosító felirat mutató pont módosítása

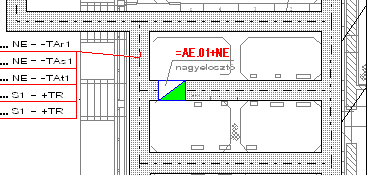

Ha azt szeretnénk, hogy a szereléshelyet azonosító felirat a tervlapon más pozícióban jelenjen meg, akkor a mutató vonalra kell mutatnunk a kijelölés során a kurzorral az alábbi ábra szerint:

Ha a szereléshely megfelelő részére mutattunk, akkor a rendszer az azonosított szereléshely elemet halvány szürke színnel megjelöli és az alábbi üzenet jelenik meg:

A pont megadása közben a szereléshelynek a kurzor pillanatnyi helyzetének megfelelő képét láthatjuk a gumizott ábrán. A módosítást az új pont megadásával fejezzük be.

A pont megadása után végrehajtódik a módosításra azonosított szereléshely átszerkesztése és tárolódik a tervlapon.

I

Szereléshely mozgatása

A szereléshely mozgatásához grafikus alaprendszer elem mozgatási Bármely elem mozgatás kell meghívnunk és a szereléshelyet alaprajzi metszet vonalát, vagy a feliratot kell azonosítanunk.

Korlátozások/megjegyzések:

A helyszínrajzot érintő kábelcsatorna, kábelfésű és szereléshely módosítások után ajánlott elvégezni a Kábel fektetési tervek generálása funkciót!

A végrehajtott művelet pontbevitel közben az  Visszavonás [Ctrl+Z, F11] gomb megnyomásával visszavonható.

A végrehajtott törlés pontbevitel közben érvénytelenített művelet újra érvényesíthető  Újra érvényesít [Ctrl+Y, F12] gomb megnyomás.

A végrehajtott művelet az  Visszavonás [Ctrl+Z, F11] funkcióval visszavonható, vagy újra érvényesíthető az  Újra érvényesít [Ctrl+Y, F12] funkcióval. A visszavonás és újra érvényesítés addig lehetséges, míg ezen a tervlapon szerkesztünk, vagy ki nem lépünk a modulból, vagy nem hajtunk végre elemzést, vagy nem lépünk be a szereléshely elhelyezés funkcióba, vagy nem mentünk, vagy nem készítünk tartalomjegyzéket. Azaz míg a tervlapot nem mentjük.
