Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

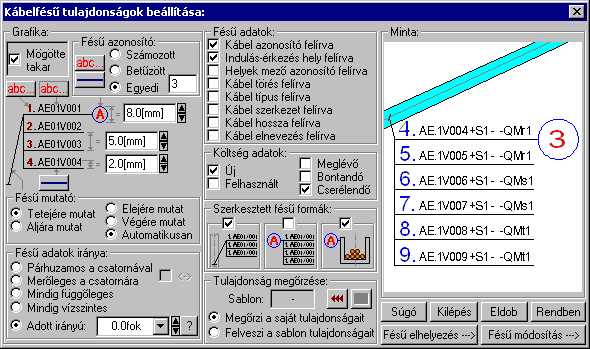

Kábelfésű tulajdonságok beállítása

Mögötte takar

Bekapcsolt állapotában a megszerkesztett kábelfésű a helyszínrajzon az alatta lévő elemeket letakarja. Ezzel kiemeli, olvashatóbbá teszi a fésű tartalmát.

A kábelfésűket a helyszínrajzon helyezzük el. Ha a kábelfésűkről táblázat vagy metszet is készül, akkor a kábelfésűket azonosító jellel kell ellátni. Ebben a részben az azonosító előállításának módját határozzuk meg.

Számozott

A kábelfésű azonosítója automatikusan az elemzés során számozva kerül kialakításra. A számozás kiosztása területi rendezési elv alapján kerül meghatározásra. Például: 1, 2, 3...

Betűzött

A kábelfésű azonosítója automatikusan az elemzés során betűzve kerül kialakításra. A betűjelek kiosztása területi rendezési elv alapján kerül meghatározásra. Például: A, B, C...

Egyedi

A kábelfésűnek egyedi azonosítója van, melyet a felhasználó határoz meg. Ebben az esetben minden ilyen tulajdonságú kábelfésűt egyedileg módosítani kell, és eltérő egyedi azonosítóval kell ellátni. Értelemszerű, hogy az elemzésnél a rendszer ellenőrzi az egyedi azonosítókat, és ha több megegyező .van hibajelzést ad.

A kábelfésű megjelenítés grafikai tulajdonságait az alábbi módon állíthatjuk be.

A kábelfésű a helyszínrajzon valamely kábelcsatorna szakasz egy meghatározott pontjáról indulva a helyszínrajzon kijelölt pontba mutatva kerül felszerkesztésre. Azt hogy ez a mutató vonal a kábelfésű táblázat mely pontjára mutat, azaz alábbiak szerint állítható be:

Tetejére mutat

Aljára mutat

Elejére mutat

Végére mutat

Automatikusan mutat

Az automatikus mutató szerkesztés esetében a kábelfésűt meghatározó pont és a kábelfésű táblázat kezdő pont viszonya határozza meg a mutató vonal helyének jellegét.

A kábelfésű adatainak az irányát állítjuk be ebben a csoportban:

Párhuzamos a csatornával

A kábelfésű adatok iránya mindig a kábelfésűhöz tartozó csatornával lesz párhuzamos. Ha a kábelfésű tulajdonságok beállítása funkcióba a terven meglévő kábelfésű módosítása utján jutunk, akkor megjelenik az alábbi checkbox, melynek segítségével a kábelfésűt 180 fokkal meg tudjuk fordítani.
Hiszen a kábelcsatorna iránya a felszerkesztés irányától függően lehet ellentétes irányú is.

Merőleges a csatornára

A kábelfésű adatok iránya mindig a kábelfésűhöz tartozó csatornával lesz merőleges. Ha a kábelfésű tulajdonságok beállítása funkcióba a terven meglévő kábelfésű módosítása utján jutunk, akkor megjelenik az alábbi checkbox, melynek segítségével a kábelfésűt 180 fokkal meg tudjuk fordítani.
Hiszen a kábelcsatorna iránya a felszerkesztés irányától függően lehet ellentétes irányú is.

Mindig függőleges

A kábelfésű adatok iránya mindig függőleges. Független a kábelfésűhöz tartozó csatorna irányától.

Mindig vízszintes

A kábelfésű adatok iránya mindig vízszintes. Független a kábelfésűhöz tartozó csatorna irányától.

Adott irányú

A kábelfésű adatok iránya mindig az itt megadott irányú lesz. Független a kábelfésűhöz tartozó csatorna irányától.
Az irány beállító ablak csak ebben az esetben érvényes. Az ablak mögötti gombok segítségével egységenként lehet növelni, csökkenti a szög értékét. A gomb megnyomásával a szög mérési pufferben lévő 8 korábbi mérés adatai közül lehet elővenni a szükséges értéket.

A kábelfésű listában a kábelek itt meghatározott adatai szerepelnek. A kábel sorszáma mindig megjelenik a kábelfésű táblázatban. Nem kapcsolható ki.

Kábel azonosító

Indulás - érkezés hely

Helyek mező azonosító (Csak akkor, ha 'Indulás - érkezés hely' bekapcsolva!)

Kábel törés

Kábel típus

Kábel szerkezet

Kábel hossza

Kábel elnevezés

A kábelfésű listában a kábelek költség kódja is megjeleníthető. Csak az itt megjelölt költség kódok fognak megjelenni.

Új

Felhasznált

Meglévő

Bontandó

Cserélendő

A kábelfésűt a helyszínrajzon valamely kábelcsatorna szakasz egy pontjára elhelyezve megadjuk. Azt, hogy erről a kábelcsatorna szakaszról milyen adatokat szeretnénk látni, azt az alábbi kapcsolókkal állítjuk be.

A kábelfésű lista a helyszínrajzon is megjelenik.

Kikapcsolt állapotában is megjelenik a kábelfésűt azonosító jel a helyszínrajzon az alábbi minta szerint, ahol a kábelfésűnek egyedi ABC azonosítója van:

A kábelfésűről táblázatos lista készül.

Az ilyen tulajdonságú kábelfésűkről a Kábel fektetési tervek generálása funkció végrehajtásakor a 'Kábelfésű táblázatok generálása' opció bekapcsolt állapota mellett a rendszer automatikusan kábelfésű lista táblázatot készít a helyszínrajz tervlapok mögé.

A kábelfésűről metszetek készülnek.

Az ilyen tulajdonságú kábelfésűkről a Kábel fektetési tervek generálása funkció végrehajtásakor a 'Kábelfésű metszetek generálása' opció bekapcsolt állapota mellett a rendszer automatikusan kábelfésű metszeteket készít a kábelfésű táblázat tervlapok mögé.

A kábelfésűk olyan módú megjelenítése a tervlapon, amely az éppen aktuális helyezetnek a legmegfelelőbb, számos megjelenítési tulajdonság paramétereinek finom összehangolásán múlik. Ezek a kidolgozott tulajdonság kötegek sablonba tárolhatók, hogy alkalmasint egy mozdulattal újra rendelkezésünkre álljanak.

	Tulajdonság tárolása	Ha a beállított tulajdonságok egyik korábban a sablonban tárolt tulajdonságokkal sem egyezik meg, akkor a gomb érvényes lesz. Ekkor a beállítások tárolhatók a sablonban.
	Tulajdonság kiolvasása	A sablonban tárolt tulajdonságok valamelyike érvényesíthető a módosítás alatt lévő kábelfésűre a segítségével meghívott sablonból kezelő segítségével.

A tervlapon elhelyezzük a kábelfésűt az érvényes minta szerinti visszajelzésnek megfelelően. A megjelenési tulajdonságai a későbbiekben a következő kétféle módon viselkedhet:

	Megőrzi saját tulajdonságait	A kábelfésű mindig az elhelyezésnél, vagy a módosítások során beállított megjelenési tulajdonságaival láthatók. Csak közvetlen felhasználói beavatkozásra módosul.
	Felveszi a sablon tulajdonságait	Csak akkor érvényes az opció, ha a beállított tulajdonságok megegyeznek valamely sablon tulajdonság köteggel. Ekkor nem lehet új tulajdonságot tárolni, hiszen már van ilyen a sablonban. Ha beállítjuk az opciót, akkor a funkció csoportban annak a sablonnak a betű azonosítója látszik, amely sablont a kábelfésűhöz hozzárendelünk. Az ilyen tulajdonságú kábelfésűk a Kábel fektetési tervek generálása a 'Kábelfésűk frissítése a helyszínrajzon' opció bekapcsolt állapota mellett a sablon tulajdonságok módosulásának megfelelően megváltoztatják a grafikai képüket. Ha az elhelyezés óta a sablon átalakított, akkor a egy ilyen frissítés után a kábelfésűk képe jelentősen megváltozhat. Ha ilyenkor a sablonból már hiányzok a tervlapon elhelyezett kábelfésűhöz rendelt sablon, akkor hibajelzést kapunk.

A gomb megnyomásával a beállított kábelfésű tulajdonságok tárolódnak. A műveletek a Kábelfésű elhelyezés funkcióval folytatódnak. . Tárolódik a kábelfésű tulajdonság sablon tartalma is. Érvénytelen a gomb, ha a funkcióba a kábelfésű tulajdonság módosítása során léptünk be.

A gomb megnyomásával a beállított kábelfésű tulajdonságok tárolódnak. Ha a funkcióba a kábelfésű tulajdonság módosítása során léptünk be akkor végrehajtódik a módosításra azonosított kábelfésű tulajdonságainak átszerkesztése és tárolása a tervlapon. A végrehajtás ezután folytatódik a Kábelcsatorna/kábelfésű/szereléshely módosítás funkcióval. Közben tárolódik a kábelfésű tulajdonság sablon tartalma is.

A gomb megnyomásával a beállított kábelfésű tulajdonságok tárolódnak. Tárolódik a kábelfésű tulajdonság sablon tartalma is.

Ha a funkcióba a kábelfésű tulajdonság módosítása során léptünk be akkor végrehajtódik a módosításra azonosított kábelfésű tulajdonságainak átszerkesztése és tárolása a tervlapon. A módosítási funkció nem folytatódik.

A gomb megnyomásával minden a panelon végzett módosítás érvénytelen lesz. A kábelfésű szerkesztés tulajdonságai változatlanok maradnak.

A gomb csak akkor jelenik meg a panelen, ha a funkcióba a kábelfésű tulajdonság módosítása során léptünk be. A gomb megnyomásával minden a panelon végzett módosítás érvénytelen lesz. A kábelfésű szerkesztés tulajdonságai változatlanok maradnak, a módosítás funkció nem folytatódik.

A gomb csak akkor jelenik meg a panelen, ha a kábelfésű tulajdonság beállítása funkcióba léptünk be. A gomb használatával a kábelfésű szerkesztésére vonatkozó beállításokat az ajánlott értékre állíthatjuk vissza, illetve a sablonokat kezelhetjük az alábbiak szerint:

Az aktuális beállítások tárolása és visszatöltése:

	A kábelfésű szerkesztésére vonatkozó munkahelyi beállításokat a 'x:\V10.x..\OmegaWin32\UserSettings\ChanelCombGrafik.Sta' állományba mentjük.
	A parancs segítségével a felhasználó által korábban a munkahelyi sablonba tárolt beállítások bármikor, bármely létesítményhez visszatölthetők.
	Ugyan itt visszaállíthatjuk az ajánlott értékeket is a gomb használatával.

Korlátozások/megjegyzések:

A kábelfésű szerkesztésére vonatkozó felhasználói beállításokat a rendszer a kijelölt létesítményben a '<Létesítmény útvonal>\<Létesítmény>.All\ChanelCombGrafik.Sta' állományban tárolja. A modul a kijelölt létesítményben, ha más beállítás nem történik, akkor a létesítményben történt utolsó beállítás szerint fog működni.

A kábelfésű szerkesztésére vonatkozó munkahelyi beállításokat a rendszer 'x:\V10.x..\OmegaWin32\UserSettings\ChanelCombGrafik.Sta' állományban tárolja.
