Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Kábelfésű tulajdonságok: Tulajdonság sablon

'Kábelfektetési tervek készítése' modul

Elérés:

Menü:

E L E K T R O Kábelfektetési tervek készítése

Kábelfektetés tervezés

Kábelfésű tulajdonságok beállítása...

Szerszámos: Nyomógomb:

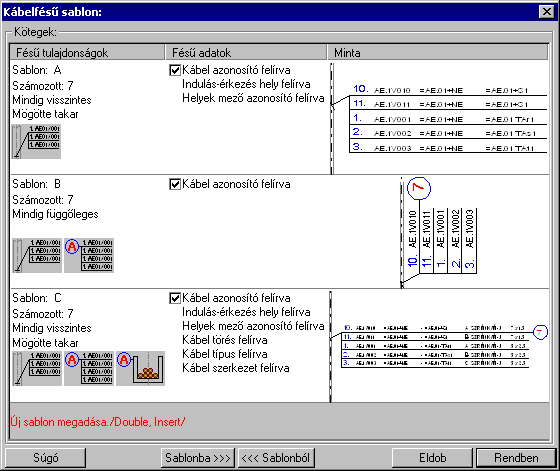

A beállított kábelfésű tulajdonságokat sablonban lehet elhelyezni. A sablonból a korábban számunkra megfelelően összehangolt kábelfésű megjelenítési tulajdonságokat egyszerre tudjuk visszaállítani.

Ha a beállított tulajdonságok egyik korábban a sablonban tárolt tulajdonságokkal sem egyeznek meg, akkor a gomb érvényes lesz. Ekkor a beállítások tárolhatók a sablonban.

Új sablon megadása:

Ha a kábelfésű megjelenés sablon funkcióba a tárolási móddal jutunk, akkor a sablon lista utolsó eleme mindig a sor lesz. Mindaddig, míg az új tulajdonság köteget helyét ki nem jelöltük a sablonban.

Ha ekkor erre az utolsó sorra mutatunk a kurzorral, a rendszer ebbe a sorba tárolja az új tulajdonság köteget. Az utolsó sor képe a bejegyezni kívánt tulajdonsággal lesz azonos. Az új sablon adatsor megadása után már más sort nem tudunk kijelölni!

'Insert'

Új sablon elemként tudjuk tárolni a beírandó tulajdonság köteget a kijelölt sablon sor előtti sorba a billentyűzet 'Insert' gombjának megnyomásával!
Ha még nem azt adtuk meg, hogy az új tulajdonság legyen a sablon utolsó eleme, akkor bármelyik meglévő elemre rámutatva kicserélhetjük a benne lévő tulajdonságokat az új tulajdonságra.



A tulajdonság adat lista soron végzett 'dupla egér kattintás'sal a kijelölt sablon sor adatait a tárolandó tulajdonság kötettel cseréljük ki. A dupla egér kattintással a rendszer a tulajdonság sablon módosításának jóváhagyásával ki is lép a sablon funkcióból.

Meglévő sablon adat törlése:

'Delete'

A törlés végrehajtható a lista ablakban a billentyűzet 'Delete' gombjának megnyomásával! A kiválasztott tulajdonság sablon törlődik a listából.



A törlés végrehajtható a lista ablakban a bal, vagy a jobb oldali egérgomb folyamatos lenyomása melletti mozgatással is. Ha érvénytelen terület fölött engedjük fel az egérgombot (szemetes kurzor jelzi számunkra), a kiválasztott tulajdonság sablon törlődik a listából.

Meglévő sablon rendezése:

A rendezés végrehajtható a lista ablakban a bal, vagy a jobb oldali egérgomb folyamatos lenyomása melletti mozgatással is. Ha érvényes lista sor fölött engedjük fel az egérgombot, a kiválasztott tulajdonságot ebbe a sorba helyezi át a rendszer.
A sablon rendezésével megváltoznak az egyes betűjelekhez tartozó tulajdonságok, ami a sablonhoz hozzá rendelt kábel fésűk megjelenítés tulajdonságainak frissítésénél jelentkezik.

Sablonok kezelése:

A kábelfésű megjelenítésére vonatkozó sablon összeállítást a 'x:\V10.x..\OmegaWin32\UserSettings\ChanelCombSablon.Sta' állományba mentjük.

A parancs segítségével a felhasználó által korábban a munkahelyi sablonba tárolt sablon listát bármikor, bármely létesítményhez visszatölthetjük.

Változások tárolása:


A gomb megnyomásával minden a panelon végzett módosítás érvénytelen lesz. A kábel fésű szerkesztés tulajdonságai sablon adatai változatlanok maradnak.

A gomb megnyomásával a kiválasztott tulajdonság köteg érvényes lesz. Ha a tulajdonság tárolása móddal jutottunk a funkcióba a gomb mindaddig érvénytelen, míg valamilyen változást nem végeztünk a sablon tartalmán.


Tartalom:

Kábelfésű tulajdonságok beállítása...


Korlátozások/megjegyzések:

A kábelfésű tulajdonság sablon maximálisan 16 elemet tartalmazhat!

Ha a kábelfésű tulajdonság sablon már tartalmazza a maximálisan 16 darab elemet, akkor az 'Új sablon megadása. /Double, Insert/' adatsor nem jelenik meg a sablon listában.

A kábelfésű megjelenítésére vonatkozó felhasználói sablonokat a rendszer a kijelölt létesítményben a '<Létesítmény útvonal>\<Létesítmény>.All\ChanelCombSablon.Sta' állományban tárolja. A modul a kijelölt létesítményben, ha más beállítás nem történik, akkor a létesítményben történt utolsó beállítás szerint fog működni.

A kábelfésű megjelenítésére vonatkozó munkahelyi sablonokat a rendszer 'x:\V10.x..\OmegaWin32\UserSettings\ChanelCombSablon.Sta' állományban tárolja.

A kábelfésű tulajdonság sablonok betűjelzéssel azonosítottak. Az mindig a lista elejéről indul 'A' jelzéstől. Rendezés után is változatlan a betű jelzés kiosztása. A tulajdonság kötegek kerülnek áthelyezésre.
