E L E K T R O Kábelfektetési tervek készítése

Kábelfektetés tervezés

Szereléshely táblázat készítése...

Szerszámos:

A kábel fektetési tervek készítéséhez használt kábellista meghatározza a helyszínrajzokon elhelyezésre kerülő szereléshelyeket. A szerelési helyekről áttekintő táblázatokat készíthetünk, melyeket a helyszínrajzon jelenítünk meg. Különösen hasznos a szereléshelyek táblázatos megjelenítése, ha a szereléshelyek azonosítására használjuk az egyedi azonosító megadási módot.

---> ---> ---> --->

A 'Szereléshely táblázatok a tervlapokon:' csoport:

A listában megjelennek a kábelhelyszínrajzon elhelyezett szereléshely táblázatok adatai. Azok a lapok, amelyeken még nincs szereléshely táblázat üres halvány zöld színű adatsorral jelennek meg. A még el nem helyezett szereléshely táblázatok tulajdonságai a legutoljára beállított táblázat tulajdonságot veszik fel. A már elhelyezett táblázatok a tulajdonságaikat a saját tulajdonságok kezelésének megfelelően változnak. Ha megőrzik saját tulajdonságaikat, csak akkor módosulnak, ha egyértelműen azt változtatjuk. Ha hozzákötjük a tulajdonságukat valamely sablonhoz, akkor a sablon változásával a sablont követve változik a tulajdonságuk. A meglévők megjelenítik a tervlapon elhelyezett méretüket a 'Régi mérete' oszlopban. A tulajdonság módosulásával változhat a megszerkesztett táblázat mérete. Ha az új méret kisseb, mint a régi méret, akkor a régi méret a listában zöld színűre vált. Ha az új méret viszont nagyobb lesz, akkor a régi méret piros színűre változik. Azon táblázatok lista háttér színe, melyek nem az aktuális tervlapon vannak elhelyezve halvány pirosan jelenik meg.

A 'Mely szereléshely vannak a táblázatban:' csoport:

Csak az aktuális lapon elhelyezett

Ha ez az opció van bekapcsolva, akkor a megszerkesztett szereléshely táblázatban csak azok a szereléshelyek szerepelnek, amelyek azon a lapon vannak, amelyen a szereléshely táblázat van.

Minden elhelyezett szereléshely

Ha ez az opció van bekapcsolva, akkor a megszerkesztett szereléshely táblázatban minden szereléshely szerepel, amelyek a kábelhelyszínrajz valamely lapján elhelyezett.

Minden szereléshely amely a kábellistán van

Ha ez az opció van bekapcsolva, akkor a megszerkesztett szereléshely táblázatban minden szereléshely szerepel, amely kábelhelyszínrajz készítéshez kijelölt kábellista a benne szereplő kábelek alapján meghatároz. ( Kábellista előállítása kábelfektetési tervek készítéséhez)

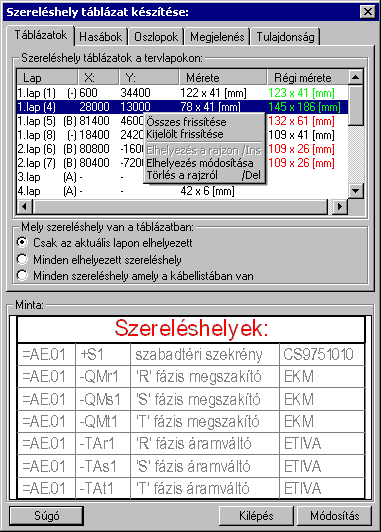

Szereléshely táblázat kezelés funkciói

Ha a szereléshely táblázatok lista adatsoron az egér jobb oldali gombját felengedjük, akkor az alábbi lebegő menü jelenik meg. A menü módosító funkciói közül több is csak innen a lebegő menüből aktivizálható.

Szereléshely táblázat elhelyezése tervlapon

Ha a 'Szereléshely táblázatok a tervlapokon:' listában olyan táblázat van kijelölve, amely még nincs elhelyezve, akkor a panel jobb alsó sarkában lévő műveletgomb lesz. Megnyomva a lista sorban érvényes beállításnak megfelelő tulajdonságokkal a tervlapon kurzorral megadhatjuk a szereléshely táblázat helyét. Ha kijelöljük a táblázat helyét, a rendszer megszerkeszti az adott helyen a táblázatot, és befejezésre kerül a művelet. (A pontbevitel ESC-el megszakítható. Ekkor nem történik módosulás a tervlapon. De a táblázat tulajdonságokban végrehajtott változások megőrződnek!)

A tervlapon úgy tudunk több táblázatot is elhelyezni, hogy olyan táblázatot jelölünk ki a listában, amely még nincs elhelyezve! Az elhelyezés művelet mindig az aktuális tervlapon történik. Ez független a lista soron megjelenített tervlap számtól!

A tervlapon a táblázat elhelyezést elvégezhetjük azon lista soron elvégzett dupla egér kattintással, olyan elemen, amely még nincs elhelyezve.

Szereléshely táblázat módosítása tervlapon

Ha a 'Szereléshely táblázatok a tervlapokon:' listában olyan táblázat van kijelölve, amely már elhelyezett, akkor a panel jobb alsó sarkában lévő művelet gomb lesz. Megnyomva a lista sorban érvényes beállításnak megfelelő tulajdonságokkal a tervlapon kurzorral megadhatjuk a szereléshely táblázat új helyét. Ha kijelöljük a táblázat helyét, a rendszer a törli a táblázatot a régi helyről és megszerkeszti az adott helyen a táblázatot, és befejezésre kerül a művelet. (A pontbevitel ESC-el megszakítható. Ekkor nem történik módosulás a tervlapon. De a táblázat tulajdonságokban végrehajtott változások megőrződnek!)

A módosítással a táblázat tulajdonságait és pozícióját egyszerre tudjuk megváltoztatni.

Ha csak a táblázat pozícióját kívánjuk változtatni, akkor közvetlenül használhatjuk a grafikus alaprendszer  Bármely elem mozgatása parancsát is.

Ha csak a táblázat tulajdonságait akarjuk módosítani az itt beállítottakra, akkor használhatjuk a lista ablakban a jobb oldali egér gomb felengedésével aktivizálható lebegő menü 'Kijelölt frissítése', vagy 'Összes frissítése' funkciót is!

A tervlapon a már elhelyezett táblázat módosítását elvégezhetjük azon lista soron végzett dupla egér kattintással, olyan elemen, amely már elhelyezett.

Szereléshely táblázat törlése a tervlapról

Ha a 'Szereléshely táblázatok a tervlapokon:' listában olyan táblázat van kijelölve, amely már elhelyezett, akkor ezt a kijelölt táblázatot, legyen az bármely tervlapon, törölhetjük lista ablakban a jobb oldali egér gomb felengedésével aktivizálható lebegő menü 'Törlés a rajzról /Del' menü funkció használatával.

Ha csak egy adott táblázatot akarunk törölni, akkor közvetlenül használhatjuk a grafikus alaprendszer  Bármely elem törlése parancsát is.

'Delete'

a kijelölt szereléshely táblázat törölhető a billentyűzet 'Delete' gombjának megnyomásával is. Ekkor nincs törlési megerősítési kérdés!

A törlés végrehajtható a lista ablakban a bal, vagy a jobb oldali egérgomb folyamatos lenyomása melletti mozgatással is. Ehhez a kurzort a lista ablakon kívülre kell mozgatni. Ezt a megjelenő "szemetes" kurzor jól láthatóan jelzi számunkra! Ha ilyen helyzetben engedjük fel az egérgombot, akkor a kijelölt táblázatot törli a rendszer! Ebben az esetben nincs megerősítési kérdés!

Szereléshely táblázatok frissítése a tervlapokon

Ha a 'Szereléshely táblázat a tervlapokon:' listában olyan táblázat van kijelölve, amely már elhelyezett, akkor ezt a kijelölt táblázatot, legyen az bármely tervlapon, frissíthetjük lista ablakban a jobb oldali egér gomb felengedésével aktivizálható lebegő menü 'Kijelölt frissítése' menü funkció használatával. Ha a listán kijelölt táblázat még nem elhelyezett, akkor a menü érvénytelen.

Ugyan így a kábelhelyszínrajzokon elhelyezett valamennyi táblázat megjelenítése frissíthető a panelen beállított módosítások szerint, ha a lista ablakban a jobb oldali egér gomb felengedésével aktivizálható lebegő menü 'Összes frissítése' menü funkciót használjuk. Ha a tervlapokon még nincs egyetlen egy szereléshely táblázat sem, akkor a menü érvénytelen.


Tartalom:

Szereléshely táblázat készítése: Táblázat készítés végrehajtás módja
Szereléshely táblázat készítése: Hasábok beállítása
Szereléshely táblázat készítése: Oszlopok beállítása
Szereléshely táblázat készítése: Megjelenés beállítása
Szereléshely táblázat készítése: Tulajdonság kezelése

Lásd:

Szereléshely táblázat készítése: Tulajdonság sablon


Korlátozások/megjegyzések:

Egy tervlapon tetszőleges számú szereléshely táblázat helyezhető el!
