Tervrészlet kiválasztása:
|
A csoportban azt állítjuk be, hogy a kábelterv milyen táblázatai készüljenek el.
|
|
Szerelésihelyek kábelei táblázat
|
|
Ez a táblázatforma a szereléshelyek szerint csoportosítva az innen induló kábeleket tartalmazza, megmutatva azt is,
hogy ezen kábelek melyik szereléshelyre értkeznek meg.
A táblázatforma nem készíthető el csak a [.TXT, .HTML] formátumokban. Ha nem ezek valamelyike van kijelölve,
akkor a kapcsoló érvénytelen.
|
|
|
Kábel összesítő táblázat
|
|
Ez a táblázatforma valamennyi kábel adatát listázva tartalmazza a kábellista sorrendjében.
A táblázatforma valamennyi formátumban elkészíthető, de a mezőn belüli és mezők közötti kábelek
táblázata csak a [.TXT] formátumban készül külön táblázatban, hasonlóan, mint a grafikus táblázatkészítés esetén.

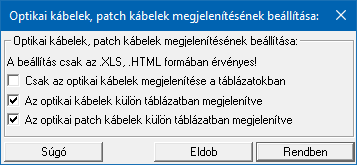

 A gomb mögötti funkcióban szabályozhatjuk az optikai kábelről
készítendő táblázatok megbontását.
|
|
Csak az optikai kábelek megjelenítése a
táblázatokban
|
|
Bekapcsolt állapotában valamennyi táblázatban a
generálás forrását adó a
Kábellista készítése részben elkészített kábellistáról csak az optikai
kábelek jelennek meg.
|
|
|
Bekapcsolt állapotában az optikai kábelek
külön táblázatban megjelenítve
|
|
Bekapcsolt állapotában az optikai kábeleknek
külön 'Kábel összesítlő táblázat' készül.
|
|
|
Az optikai patch kábelek külön táblázatban
megjelenítve
|
|
Bekapcsolt állapotában az optikai patch kábelekre
jellemző adatok is megjelennek a táblázatban. A táblázat szélessége az
alábbi hasábokkal nagyobb lesz! Csak akkor érvényes, ha Az optikai patch
kábelek külön táblázatban megjelenítve kapcsoló is bekapcsolt.
|
Az optikai, és azon belül a patch kábelek táblázata viszont csak a [.XLS, .HTML] formátumban készül külön táblázatban,
hasonlóan, mint a grafikus táblázatkészítés esetén. Ha nem ezek valamelyike van kijelölve,
akkor a kapcsoló érvénytelen.
|
|
|
Kábel mennyiség táblázat
|
|
Ez a táblázat a kábellista kábeleinek a típusonkénti összegzését tartalmazza.
A táblázatforma csak a [.TXT, .HTML, .XLS] formátumokban. Ha nem ezek valamelyike van kijelölve,
akkor a kapcsoló érvénytelen.
|
|
|
Kábelvégek darabszáma táblázat
|
|
Ez a táblázat a kábellista kábeleihez tartozó kábelvégek a típusonkénti összegzését tartalmazza.
A táblázatforma csak a [.TXT, .HTML, .XLS] formátumokban. Ha nem ezek valamelyike van kijelölve,
akkor a kapcsoló érvénytelen.
|
|
A kábellista formátuma:
|
Itt tudjuk meghatározni, hogy a kábellista milyen fomátumban készüljön.
Választhatjuk a .TXT, .DBF, .CSV, .XLS és a .HTML formátumot.
Ezen belül a kiválasztott formátumhoz tartozó tulajdonságokat is változatni tudjuk.
Az alábbi lehetőségek közül egyszerre csak egyet jelölhetünk ki.
A  mindig a
beállított lista formátumot készíti el. A
pedig csak akkor érvényes, ha a beállított lista formátumban már létrehoztuk a lista állományt, és ekkor is mindig a beállításnak
megfelelő formátumú állományt jeleníti meg. A megjelenítő programnak a rendszer a számítógépünkön a windowsban
formátumhoz 'társítás'-sal a fájl típushoz beállított alapértelmezett megjelenítőt fogja használni.
'A lista fájl elérése, neve és kiterjesztése:' ablakban a kábellista teljes neve,
az elérési útvonallal és kiterjesztéssel látható a kiválasztott formátumnak megfelelően.
|
|
Szöveges állomány előállítása. (.TXT)
Az előállított lista formátumozatlan,
egyszerű szöveg állomány lesz.
A 'A szövegfájl sorainak száma:'
beállítás. A lista feldolgozás eredménye egy .TXT kiterjesztésű szöveg
fájl lesz. A szöveges állomány különböző nyomtatón, különböző
beállításokkal jeleníthető meg. Itt a szöveges állomány egy lapjának
sorainak számát állíthatjuk be. Ez lehetővé teszi, hogy a helyi
viszonyoknak megfelelő sorszámú legyen egy nyomtatott lap.
|
|
Lapdobás karakter elhelyezése
|
|
Bekapcsolt állapotában a lista lapok végére
elhelyezi a lapdobás karaktert.
|
|
|
|
dBASE állomány előállítása. (.DBF)
Az előállított anyaglista formátuma dBASE
III *.Dbf lesz.
Ha a dBASE formátum beállított, akkor
lehetőség van a dBASE állományba kerülő szövegek konvertálására az
alatta lévő ablak beállításainak megfelelően.
A dBASE fájl szerkezetét lásd a
funkcióban.
|
|
|
Vesszővel tagolt szövegfájl
előállítása. (.CSV)
Az előállított lista formátumozatlan,
pontosvesszőel tagolt szöveg állomány lesz. A formátum eredeti elnevezése
(Comma Separated Values/Pontosvesszővel tagolt) formátum. Gyakran használt
formátum táblázatkezelők közötti adatcserék végrehajtásához. Az eredeti
elnevezésen túlmenően ma már több szeparátor karakter is használatos.
Fontos megjegyezni, hogy az alapértelmezett beállításban az eredeti szeparátor
karakterek vannak beállítva a rendszerben. Ha ettől eltérő beállítást
használunk, tudnunk érdemes, hogy milyen alkalmazással kerül beolvasásra, és az
a beolvasás előtt felkínálja-e a szeparátor karakterek kiválasztását. Maga
a CSV állomány nem tartalmazza az előállításkor használt szeparátor
karakterek meghatározását!
'CSV' állomány tagolás beállítása:
 funkcióban megadhatjuk a
szeparátor karaktereket.
Minta egy '.CSV' állomány importálására az
'OpenOffice'-ban:
|
|
|
Excel formátumú állomány előállítása.
(.XLS)
Az előállított táblázat 'Microsoft Excel
Versions 2, 3, 4, 5, 95, 97, 2000, XP, 2003' formátumban készül el.

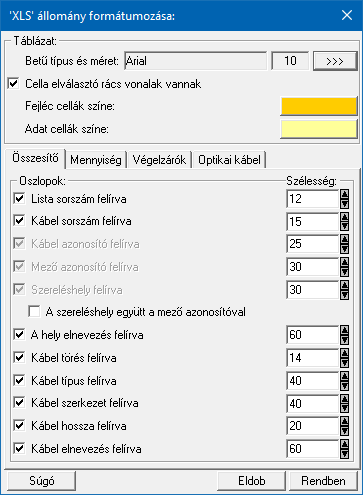

'XLS' állomány formátumozása:
funkcióban részletesen beállíthatjuk az XLS állomány készítésének paramétereit.
A Betű típus és méret:
funkcióban kiválaszthatjuk a táblázat készítéshez használt betű típust és
méretet.
|
|
'Cella elválasztó rács vonalak vannak'
|
|
Bekapcsolt állapotában a táblázat cellái közötti rácsvonalak látszanak.
|
Az 'Oszlopok' - 'Szélesség' hasábjában
megadhatjuk a táblázat oszlop szélességét [mm]-ben. Csak akkor érvényes, ha az
adott oszlop megjelenítése bekapcsolt.
Az 'Oszlopok' szélességét külön - külön adhatjuk meg az egyes táblázat tatalmakhoz:
Így a Kábel mennyiség táblázathoz:
A Kábelvégek darabszáma táblázathoz:
Az Optikai kábeltáblázathoz:
A
hibával leáll, ha a kimeneti fájl megnyitott valamely alkalmazással!
Minta egy '.XLS' állományra MS-Excel-ben:
|
|
|
HTML állomány előállítása. (.HTML)
Az előállított kábellista táblázat formátuma
HTML formázású lesz.

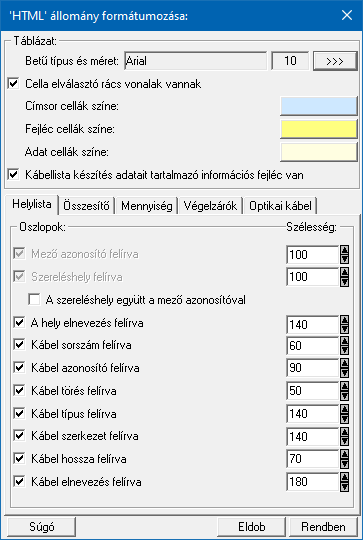

'HTML' állomány formátumozása:
funkcióban részletesen beállíthatjuk a HTML állomány készítésének paramétereit.
A Betű típus és méret:
funkcióban kiválaszthatjuk a táblázat készítéshez használt betű típust és
méretet.
|
|
'Cella elválasztó rács vonalak vannak'
|
|
Bekapcsolt állapotában a táblázat cellái közötti rácsvonalak látszanak.
|
Az 'Oszlopok' - 'Szélesség' hasábjában
megadhatjuk a táblázat oszlop szélességét [dpi]-ben. Csak akkor érvényes, ha az
adott oszlop megjelenítése bekapcsolt.
Az 'Oszlopok' szélességét külön - külön adhatjuk meg az egyes táblázat tatalmakhoz:

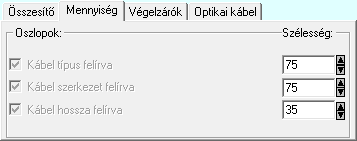

Így a Kábel mennyiség táblázathoz:

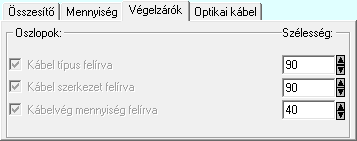

A Kábelvégek darabszáma táblázathoz:

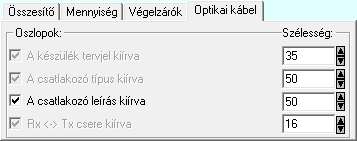

Az Optikai kábeltáblázathoz:
|
|

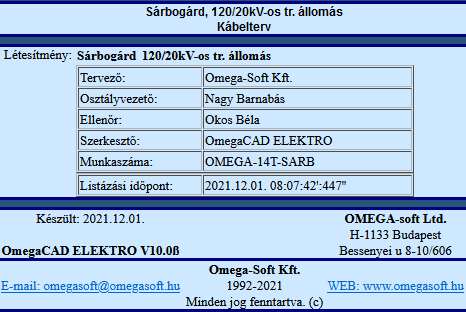

'Kábellista készítés adatait tartalmazó információs fejléc van'
|
|
Bekapcsolt állapotában a táblázat elején és végén
megjelenek a táblázat tartalmára és készítésére vonatkozó adatok.
|
Minta egy '.HTML' állományra:
|
|
A kábelterv előállításához a 'Feldolgozás
beállítások:' részben olyan paramétereket állíthatunk be, amelyek a
folyamat nyomon követhetőségét befolyásolják. A rendszer üzeneteit és
jelzéseit célszerű hibanaplóba íratni, amelynek segítségével a feldolgozás
során kiszűrt hibák javítása egyszerűsödik.
|
|
'Feldolgozás közben üzenetek'
|
|
A kapcsolóval beállítható, hogy feldolgozás
közben a rendszer az éppen végrehajtott műveletről adjon-e
tájékoztatást.
|
|
|
'Feldolgozás közben hibajelzések'
|
|
A kapcsoló állításával beállítható, hogy
feldolgozás közben a rendszer az észlelt hibáról adjon-e jelzést a
képernyőre.
|
|
|
'Hibanapló írása'
|
|
A kapcsoló állításával beállítható, hogy
feldolgozás közben közben a rendszer az elvégzett művelet közben észlelt
hibákról készítsen-e hibanaplót.
|
|
|
'Új hibanapló kezdése'
|
|
A kapcsoló állításával beállítható, hogy
feldolgozás közben a rendszer a korábbi hibanaplót folytassa, vagy mindig újat
kezdjen. A beállítás akkor érvényes, ha van hibanapló írás.
|
|
Ablakrészben beállítható, hogy feldolgozás közben
a rendszer az elvégzett műveletről, észlelt hibákról készített
hibanaplót milyen nevű állományba írja. A napló fájl nevét kiterjesztés
nélkül kell megadni. A rendszer a naplófájlt a létesítmény alkönyvtárban hozza
létre TXT kiterjesztéssel. A beállítási lehetőség akkor érvényes, ha van
hibanapló írás.
|
|
Ha a 'Hibanapló írása' bekapcsolt
állapotú, akkor ebben a checkbox ablakban beállíthatjuk, hogy a hiba napló
végére a rendszer készítsen e listát az előfordult hibák összegzésével. Ha
a 'Hiba összegzés' bekapcsolt állapotú, akkor a
 Naplózás hiba összegzési
mód beállítása-ban beállíthatjuk a hiba összegzés egyéb paramétereit is!
|
|

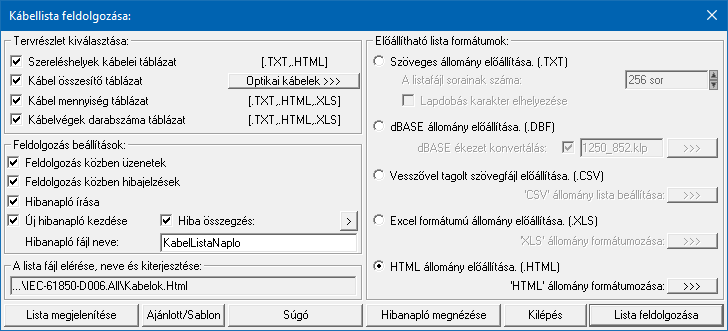

A 'Kábellista feldolgozása:' párbeszéd
panelen elvégezzük a kábellista feldolgozása paramétereinek beállítását, majd a
nyomógomb megnyomásával a
beállításoknak megfelelően előállítjuk a létesítményre vonatkozó
kábeltervet. (Lásd: Kábellista
feldolgozás végrehajtása)
A
ad lehetőséget arra, hogy a rendszer által elkészített TXT formátumú
Kábellista kijelölése részben megadott nevű lista állományt a
képernyőn megnézzük, vagy a számítógépen beállított alapértelmezésű
nyomtatón kinyomtassuk.
A
mögötti funkcióval az aktuális beállítások menthető ki a munkaterületre, vagy éppen a korábban ide kimentett beállításokat tölthetjük vissza.
A kábellisták előállítására vonatkozó
felhasználói beállításokat a rendszer az a kijelölt létesítményben a 'UserSettings.ini'
állományban tárolja. A kábellisták előállítása, ha más beállítás nem történik,
akkor a létesítményben történt utolsó beállítás szerint fog végrehajtódni. Az alábbi funkciók használatával egy jól bevált összeállítást
munkahelyi felhasználói sablonba tárolhatjuk, vagy onnan egy másik létesítménybe azonosan visszatölthetjük.
 |
A gondosan összeállított kábellisták előállítására vonatkozó beállításokat a munkahelyi felhasználói sablonba tárolhatjuk.
Ez az állomány a kábellisták előállítására vonatkozó sablon.
|
 |
A parancs segítségével a felhasználó által korábban tárolt kábellisták előállítására vonatkozó beállításokat,
azaz a korábban eltárolt munkahelyi felhasználói sablont, bármikor, bármely létesítményhez visszatölthetők. Ez a sablon állomány
a kábellisták előállítására minden tulajdonságot tartalmazznak, amelyeket be lehet állítani!
|
 |
A parancs hatására a kábellisták előállítására vonatkozó beállítások
a rendszer alapértelmezett adatai lesznek újra visszaállítva.
|

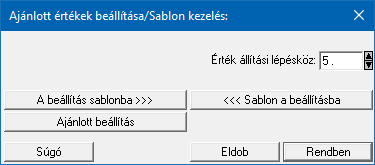

A panelen beállítható az az érték állítási lépésköz, mellyel a beállítási panelok további adatlapjain az értékek fel/le léptetése
során a beállítandó érték növekszik, illetve csökken.
|
|
