Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

dBASE listák beállítása

'Törzsadatbázis listák készítése' modul

Elérés:

Menü:

E L E K T R O

Törzsadatbázis listák készítése

Adatbázis lista

Adatbázislisták előállítása...

Szerszámos:

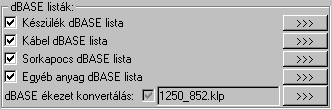

A 'dBASE listák:' részben azon lista előállítási funkciók láthatók sorban, melyek eredményei dBASE (*.Dbf) formátumban jelennek meg. A funkciók egyenként a nyomógombjaikkal indíthatók, míg több generálási funkció egy lépésben történő végrehajtása a kívánt funkciók check-gombjának bekapcsolásával és a nyomógombbal érhető el.

---> ---> ---> ---> --->

Az alábbi dBASE listák állíthatók elő:

A dBASE lista
fájl neve:

Készülék dBASE lista

KeszulekElem.Dbf

Lásd az adat szerkezetet:

Kábel dBASE lista

KabelElem.Dbf

Lásd az adat szerkezetet:

Sorkapocs dBASE lista

SorkapocsElem.Dbf

Lásd az adat szerkezetet:

Egyéb anyag dBASE lista

EgyebElem.Dbf

Lásd az adat szerkezetet:

dBASE ékezet konvertálás:

A dBASE formátumú listák készítésekor lehetőség van a dBASE állományba kerülő szövegek konvertálására. A beállítás és a beállítás megváltoztatása az alábbi ablakban lehetséges:


A készülék adatbázis dBASE lista formátuma:


Fájl neve:

KeszulekElem.Dbf

Elhelyezése:

..\..\{Adatbázis}\List\

Verzió szám:

0x03

Fájl típus:

dBASE III

Header size:

2913 bytes

Record size:

951 bytes

Mezők száma:

78

Rekordok száma:

automatikus

Fájl lezárás:

CTRL Z

Az egyes rekordok mezői:

Mezőnév

Formátum

Hossz

Tartalma

FOCSOPORT

Character

16

Főcsoport neve

CSOPORT

Character

16

Csoport neve

KESZULEK

Character

16

Készülék neve

TERVJEL

Character

4

Készülék adattári tervjele

JELLEMZO1

Character

11

Készülék 1. Műszaki jellemzője

JELLEMZO2

Character

11

Készülék 2. Műszaki jellemzője

JELLEMZO3

Character

11

Készülék 3. Műszaki jellemzője

KESZELEM

Character

6

Készülék elem adattári fiók azonosítója

KESZUJIDO

Character

17

Készülék létrehozási időpontja

KESZMODIDO

Character

17

Készülék utolsó módosítási időpontja

TIPUS

Character

21

Készülék típus neve

ARAMUTAS

Character

3

Készülék típus áramút szimbólumainak száma

DOBOZ

Character

4

Készülék típus doboz kapocspontjainak száma

EGYVONALAS

Character

3

Készülék típus egyvonalas szimbólumainak száma

ELRENDEZES

Character

6

Készülék típus elrendezési szimbólumának azonosítója

TIPUSELEM

Character

6

Készülék típus elem adattári fiók azonosítója

TIPUSUJIDO

Character

17

Készülék típus létrehozási időpontja

TIPUSMODID

Character

17

Készülék típus utolsó módosítási időpontja

ADAT1

Character

13

Típus 1. Névleges adata

ADAT2

Character

13

Típus 2. Névleges adata

ADAT3

Character

13

Típus 3. Névleges adata

ADATELEM

Character

6

Típus adat elem adattári fiók azonosítója

ADATUJIDO

Character

17

Típus adat létrehozási időpontja

ADATMODIDO

Character

17

Típus adat utolsó módosítási időpontja

ANYAGSZAM

Character

15

Névleges adat anyagszáma

ANYAGAR

Character

10

Anyag ára

SZERELES

Character

10

Szerelési idő

DIMENZIO

Character

11

Dimenzió

GYARTO

Character

33

Gyártó

FRISSITES

Character

2

Frissítési kód: K=kézi, B=belső, E=külső frissítés

DARAB_1

Character

8

1. Csatolt tétel mennyisége

CIKKSZAM_1

Character

15

1. Csatolt tétel anyagszáma

ANYAG_1

Character

21

1. Csatolt tétel anyag neve

ELEM_1

Character

5

1. Csatolt tétel elem adattári fiók azonosítója

DARAB_2

Character

8

2. Csatolt tétel mennyisége

CIKKSZAM_2

Character

15

2. Csatolt tétel anyagszáma

ANYAG_2

Character

21

2. Csatolt tétel anyag neve

ELEM_2

Character

5

2. Csatolt tétel elem adattári fiók azonosítója

DARAB_3

Character

8

3. Csatolt tétel mennyisége

CIKKSZAM_3

Character

15

3. Csatolt tétel anyagszáma

ANYAG_3

Character

21

3. Csatolt tétel anyag neve

ELEM_3

Character

5

3. Csatolt tétel elem adattári fiók azonosítója

DARAB_4

Character

8

4. Csatolt tétel mennyisége

CIKKSZAM_4

Character

15

4. Csatolt tétel anyagszáma

ANYAG_4

Character

21

4. Csatolt tétel anyag neve

ELEM_4

Character

5

4. Csatolt tétel elem adattári fiók azonosítója

DARAB_5

Character

8

5. Csatolt tétel mennyisége

CIKKSZAM_5

Character

15

5. Csatolt tétel anyagszáma

ANYAG_5

Character

21

5. Csatolt tétel anyag neve

ELEM_5

Character

5

5. Csatolt tétel elem adattári fiók azonosítója

DARAB_6

Character

8

6. Csatolt tétel mennyisége

CIKKSZAM_6

Character

15

6. Csatolt tétel anyagszáma

ANYAG_6

Character

21

6. Csatolt tétel anyag neve

ELEM_6

Character

5

6. Csatolt tétel elem adattári fiók azonosítója

DARAB_7

Character

8

7. Csatolt tétel mennyisége

CIKKSZAM_7

Character

15

7. Csatolt tétel anyagszáma

ANYAG_7

Character

21

7. Csatolt tétel anyag neve

ELEM_7

Character

5

7. Csatolt tétel elem adattári fiók azonosítója

DARAB_8

Character

8

8. Csatolt tétel mennyisége

CIKKSZAM_8

Character

15

8. Csatolt tétel anyagszáma

ANYAG_8

Character

21

8. Csatolt tétel anyag neve

ELEM_8

Character

5

8. Csatolt tétel elem adattári fiók azonosítója

DARAB_9

Character

8

9. Csatolt tétel mennyisége

CIKKSZAM_9

Character

15

9. Csatolt tétel anyagszáma

ANYAG_9

Character

21

9. Csatolt tétel anyag neve

ELEM_9

Character

5

9. Csatolt tétel elem adattári fiók azonosítója

DARAB10

Character

8

10. Csatolt tétel mennyisége

CIKKSZAM10

Character

15

10. Csatolt tétel anyagszáma

ANYAG10

Character

21

10. Csatolt tétel anyag neve

ELEM10

Character

5

10. Csatolt tétel elem adattári fiók azonosítója

DARAB11

Character

8

11. Csatolt tétel mennyisége

CIKKSZAM11

Character

15

11. Csatolt tétel anyagszáma

ANYAG11

Character

21

11. Csatolt tétel anyag neve

ELEM11

Character

5

11. Csatolt tétel elem adattári fiók azonosítója

DARAB12

Character

8

12. Csatolt tétel mennyisége

CIKKSZAM12

Character

15

12. Csatolt tétel anyagszáma

ANYAG12

Character

21

12. Csatolt tétel anyag neve

ELEM12

Character

5

12. Csatolt tétel elem adattári fiók azonosítója

A kábel adatbázis dBASE lista formátuma:


Fájl neve:

KabelElem.Dbf

Elhelyezése:

..\..\{Adatbázis}\List\

Verzió szám:

0x03

Fájl típus:

dBASE III

Header size:

2497 bytes

Record size:

809 bytes

Mezők száma:

65

Rekordok száma:

automatikus

Fájl lezárás:

CTRL Z

Az egyes rekordok mezői:

Mezőnév

Formátum

Hossz

Tartalma

TIPUS

Character

13

A kábel típus neve

TIPUSELEM

Character

6

A kábel típus adattári fiók azonosítója

TIPUJIDO

Character

17

A kábel típus létrehozási időpontja

TIPMODIDO

Character

17

A kábel típus utolsó módosítási időpontja

SZERKEZET

Character

13

A kábel szerkezet neve

ERSZAM

Character

3

A kábel szerkezet érszáma

SZERKELEM

Character

6

A kábel szerkezet adattári fiók azonosítója

SZERUJIDO

Character

17

A kábel szerkezet létrehozási időpontja

SZERMODIDO

Character

17

A kábel szerkezet utolsó módosítási időpontja

VEGELZARO

Character

15

A kábel szerkezethez rendelt kábel végelzáró anyagszáma

KIFEJTES

Character

15

A kábel szerkezethez rendelt kábel vég kifejtés anyagszáma

ANYAGSZAM

Character

15

A kábel szerkezet anyagszáma

ANYAGAR

Character

10

Anyag ára

SZERELES

Character

10

Szerelési idő

DIMENZIO

Character

11

Dimenzió

GYARTO

Character

33

Gyártó

FRISSITES

Character

2

Frissítési kód: K=kézi, B=belső, E=külső frissítés

DARAB_1

Character

8

1. Csatolt tétel mennyisége

CIKKSZAM_1

Character

15

1. Csatolt tétel anyagszáma

ANYAG_1

Character

21

1. Csatolt tétel anyag neve

ELEM_1

Character

5

1. Csatolt tétel elem adattári fiók azonosítója

DARAB_2

Character

8

2. Csatolt tétel mennyisége

CIKKSZAM_2

Character

15

2. Csatolt tétel anyagszáma

ANYAG_2

Character

21

2. Csatolt tétel anyag neve

ELEM_2

Character

5

2. Csatolt tétel elem adattári fiók azonosítója

DARAB_3

Character

8

3. Csatolt tétel mennyisége

CIKKSZAM_3

Character

15

3. Csatolt tétel anyagszáma

ANYAG_3

Character

21

3. Csatolt tétel anyag neve

ELEM_3

Character

5

3. Csatolt tétel elem adattári fiók azonosítója

DARAB_4

Character

8

4. Csatolt tétel mennyisége

CIKKSZAM_4

Character

15

4. Csatolt tétel anyagszáma

ANYAG_4

Character

21

4. Csatolt tétel anyag neve

ELEM_4

Character

5

4. Csatolt tétel elem adattári fiók azonosítója

DARAB_5

Character

8

5. Csatolt tétel mennyisége

CIKKSZAM_5

Character

15

5. Csatolt tétel anyagszáma

ANYAG_5

Character

21

5. Csatolt tétel anyag neve

ELEM_5

Character

5

5. Csatolt tétel elem adattári fiók azonosítója

DARAB_6

Character

8

6. Csatolt tétel mennyisége

CIKKSZAM_6

Character

15

6. Csatolt tétel anyagszáma

ANYAG_6

Character

21

6. Csatolt tétel anyag neve

ELEM_6

Character

5

6. Csatolt tétel elem adattári fiók azonosítója

DARAB_7

Character

8

7. Csatolt tétel mennyisége

CIKKSZAM_7

Character

15

7. Csatolt tétel anyagszáma

ANYAG_7

Character

21

7. Csatolt tétel anyag neve

ELEM_7

Character

5

7. Csatolt tétel elem adattári fiók azonosítója

DARAB_8

Character

8

8. Csatolt tétel mennyisége

CIKKSZAM_8

Character

15

8. Csatolt tétel anyagszáma

ANYAG_8

Character

21

8. Csatolt tétel anyag neve

ELEM_8

Character

5

8. Csatolt tétel elem adattári fiók azonosítója

DARAB_9

Character

8

9. Csatolt tétel mennyisége

CIKKSZAM_9

Character

15

9. Csatolt tétel anyagszáma

ANYAG_9

Character

21

9. Csatolt tétel anyag neve

ELEM_9

Character

5

9. Csatolt tétel elem adattári fiók azonosítója

DARAB10

Character

8

10. Csatolt tétel mennyisége

CIKKSZAM10

Character

15

10. Csatolt tétel anyagszáma

ANYAG10

Character

21

10. Csatolt tétel anyag neve

ELEM10

Character

5

10. Csatolt tétel elem adattári fiók azonosítója

DARAB11

Character

8

11. Csatolt tétel mennyisége

CIKKSZAM11

Character

15

11. Csatolt tétel anyagszáma

ANYAG11

Character

21

11. Csatolt tétel anyag neve

ELEM11

Character

5

11. Csatolt tétel elem adattári fiók azonosítója

DARAB12

Character

8

12. Csatolt tétel mennyisége

CIKKSZAM12

Character

15

12. Csatolt tétel anyagszáma

ANYAG12

Character

21

12. Csatolt tétel anyag neve

ELEM12

Character

5

12. Csatolt tétel elem adattári fiók azonosítója

A sorkapocs dBASE lista formátuma:


Fájl neve:

SorkapocsElem.Dbf

Elhelyezése:

..\..\{Adatbázis}\List\

Verzió szám:

0x03

Fájl típus:

dBASE III

Header size:

2721 bytes

Record size:

894 bytes

Mezők száma:

72

Rekordok száma:

automatikus

Fájl lezárás:

CTRL Z

Az egyes rekordok mezői:

Mezőnév

Formátum

Hossz

Tartalma

TIPUS

Character

21

A sorkapocs típus neve

TIPUSELEM

Character

6

A sorkapocs típus adattári fiók azonosítója

TIPUJIDO

Character

17

A sorkapocs típus létrehozási időpontja

TIPMODIDO

Character

17

A sorkapocs típus utolsó módosítási időpontja

SORKAPOCS

Character

21

A sorkapocs neve

ARAM

Character

11

A sorkapocs névleges árama

FESZULTSEG

Character

11

A sorkapocs névleges feszültsége

KERMETSZET

Character

11

A sorkapocsba beköthető vezeték keresztmetszete

X_MERET

Character

6

A sorkapocs fizikai 'X' mérete mm-ben. (Ennyi helyet foglal el a lécen)

Y_MERET

Character

6

A sorkapocs fizikai 'Y' mérete mm-ben. (Ennyi a szélessége a lécre merőlegesen)

Z_MERET

Character

6

A sorkapocs fizikai 'Z' mérete mm-ben. (Ilyen magas a lécen)

SORKELEM

Character

6

A sorkapocs elem adattári fiók azonosítója

SORKUJIDO

Character

17

A sorkapocs létrehozási időpontja

SORKMODIDO

Character

17

A sorkapocs utolsó módosítási időpontja

KODSZAM

Character

11

A sorkapocs kódszám neve

KODELEM

Character

6

A sorkapocs kódszám elem adattári fiók azonosítója

KODUJIDO

Character

17

A sorkapocs kódszám létrehozási időpontja

KODMODIDO

Character

17

A sorkapocs kódszám utolsó módosítási időpontja

ANYAGSZAM

Character

15

A sorkapocs kódszám anyagszáma



ANYAGAR

Character

10

Anyag ára

SZERELES

Character

10

Szerelési idő

DIMENZIO

Character

11

Dimenzió

GYARTO

Character

33

Gyártó

FRISSITES

Character

2

Frissítési kód: K=kézi, B=belső, E=külső frissítés

DARAB_1

Character

8

1. Csatolt tétel mennyisége

CIKKSZAM_1

Character

15

1. Csatolt tétel anyagszáma

ANYAG_1

Character

21

1. Csatolt tétel anyag neve

ELEM_1

Character

5

1. Csatolt tétel elem adattári fiók azonosítója

DARAB_2

Character

8

2. Csatolt tétel mennyisége

CIKKSZAM_2

Character

15

2. Csatolt tétel anyagszáma

ANYAG_2

Character

21

2. Csatolt tétel anyag neve

ELEM_2

Character

5

2. Csatolt tétel elem adattári fiók azonosítója

DARAB_3

Character

8

3. Csatolt tétel mennyisége

CIKKSZAM_3

Character

15

3. Csatolt tétel anyagszáma

ANYAG_3

Character

21

3. Csatolt tétel anyag neve

ELEM_3

Character

5

3. Csatolt tétel elem adattári fiók azonosítója

DARAB_4

Character

8

4. Csatolt tétel mennyisége

CIKKSZAM_4

Character

15

4. Csatolt tétel anyagszáma

ANYAG_4

Character

21

4. Csatolt tétel anyag neve

ELEM_4

Character

5

4. Csatolt tétel elem adattári fiók azonosítója

DARAB_5

Character

8

5. Csatolt tétel mennyisége

CIKKSZAM_5

Character

15

5. Csatolt tétel anyagszáma

ANYAG_5

Character

21

5. Csatolt tétel anyag neve

ELEM_5

Character

5

5. Csatolt tétel elem adattári fiók azonosítója

DARAB_6

Character

8

6. Csatolt tétel mennyisége

CIKKSZAM_6

Character

15

6. Csatolt tétel anyagszáma

ANYAG_6

Character

21

6. Csatolt tétel anyag neve

ELEM_6

Character

5

6. Csatolt tétel elem adattári fiók azonosítója

DARAB_7

Character

8

7. Csatolt tétel mennyisége

CIKKSZAM_7

Character

15

7. Csatolt tétel anyagszáma

ANYAG_7

Character

21

7. Csatolt tétel anyag neve

ELEM_7

Character

5

7. Csatolt tétel elem adattári fiók azonosítója

DARAB_8

Character

8

8. Csatolt tétel mennyisége

CIKKSZAM_8

Character

15

8. Csatolt tétel anyagszáma

ANYAG_8

Character

21

8. Csatolt tétel anyag neve

ELEM_8

Character

5

8. Csatolt tétel elem adattári fiók azonosítója

DARAB_9

Character

8

9. Csatolt tétel mennyisége

CIKKSZAM_9

Character

15

9. Csatolt tétel anyagszáma

ANYAG_9

Character

21

9. Csatolt tétel anyag neve

ELEM_9

Character

5

9. Csatolt tétel elem adattári fiók azonosítója

DARAB10

Character

8

10. Csatolt tétel mennyisége

CIKKSZAM10

Character

15

10. Csatolt tétel anyagszáma

ANYAG10

Character

21

10. Csatolt tétel anyag neve

ELEM10

Character

5

10. Csatolt tétel elem adattári fiók azonosítója

DARAB11

Character

8

11. Csatolt tétel mennyisége

CIKKSZAM11

Character

15

11. Csatolt tétel anyagszáma

ANYAG11

Character

21

11. Csatolt tétel anyag neve

ELEM11

Character

5

11. Csatolt tétel elem adattári fiók azonosítója

DARAB12

Character

8

12. Csatolt tétel mennyisége

CIKKSZAM12

Character

15

12. Csatolt tétel anyagszáma

ANYAG12

Character

21

12. Csatolt tétel anyag neve

ELEM12

Character

5

12. Csatolt tétel elem adattári fiók azonosítója

A egyéb anyag adatbázis dBASE lista formátuma:


Fájl neve:

EgyebElem.Dbf

Elhelyezése:

..\..\{Adatbázis}\List\

Verzió szám:

0x03

Fájl típus:

dBASE III

Header size:

513 bytes

Record size:

225 bytes

Mezők száma:

15

Rekordok száma:

automatikus

Fájl lezárás:

CTRL Z

Az egyes rekordok mezői:

Mezőnév

Formátum

Hossz

Tartalma

FOCSOPORT

Character

21

Anyag főcsoport neve

CSOPORT

Character

21

Anyag csoport neve

CSOPELEM

Character

6

Anyag csoport elem adattári fiók azonosítója

CSOPUJIDO

Character

17

Anyag csoport létrehozási időpontja

CSOPMODIDO

Character

17

Anyag csoport utolsó módosítási időpontja

ANYAG

Character

21

Anyag neve

ANYAGELEM

Character

6

Anyag elem adattári fiók azonosítója

ANYAGUJIDO

Character

17

Anyag létrehozási időpontja

ANYAGMODID

Character

17

Anyag utolsó módosítási időpontja

ANYAGSZAM

Character

15

Anyag anyagszáma

ANYAGAR

Character

10

Anyag ára

SZERELES

Character

10

Szerelési idő

DIMENZIO

Character

11

Dimenzió

GYARTO

Character

33

Gyártó

FRISSITES

Character

2

Frissítési kód: K=kézi, B=belső, E=külső frissítés

Korlátozások/megjegyzések:

Kapcsolat/E-mail Omega-Soft Kft.
1992-2022
Minden jog fenntartva. ©
OmegaSoft WEB Site
