Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Kábelek adattára: Kábel ér szín megadása

A kábel ér szín megadás, módosítás elvégezhető a lista ablakban is a listasorban a 'Szín' hasábban elvégzett dupla egér kattintás után megjelenő szerkesztő ablakban. Ebből az ablakból szerkesztés után úgy léphetünk ki, hogy:

Az egérrel egy másik adatsorra kattintunk, de a dupla kattintási időn belül nem kattintunk egyik adatsorra sem! Ekkor a kijelölés az új adatsorra kerül.

Az 'Esc' billentyűt megnyomjuk. A kijelölés ezen az adatsoron marad. De a szerkesztő ablakban történt változások ekkor nem kerülnek rögzítésre.

Az 'Enter' billentyűt megnyomjuk. A kijelölés, ha van még, azaz nem az utolsó adatsoron álltunk, a következő adatsorra kerül, és ezen az új adatsoron szintén ebben a szerkesztő ablakban végezhetjük az adatmegadást. Ha szükséges, a rendszer görgeti a lista ablakot. (Ha a lista ablak alján történik a szerkesztés.)

A lefelé nyíl billentyűt megnyomjuk. A működés ugyan az, mint az 'Enter' billentyű esetén.

A felfelé nyíl billentyűt megnyomjuk. A működés hasonló a lefelé nyíl billentyű működéséhez, de a szerkesztő adatsor, ha van még, azaz nem az első adatsoron álltunk, az előző adatsorra ugrik, és ott folytathatjuk az adat megadást.

A kábel ér szín megadás, módosítás elvégezhető a lista ablakban is a listasorban a gombra történő dupla egér kattintás után megjelenő legördülő választó ablakban megjelenő előre tárolt színadatból történő választással is. Ezt a választó listát a és a gomb segítségével állítjuk össze. Ekkor a kijelölt ér színe a lista ablakból választottal lesz azonos.

Az 'Esc' billentyűt megnyomjuk. A kijelölés ezen az adatsoron marad. De a kijelölt ér színe nem változik

Az 'Enter' billentyűt megnyomjuk. A kijelölt ér színe a gomb megnyomása pillanatában a választó listán kijelölt adatsor szerintire módosul.

A lefelé nyíl billentyűt megnyomjuk. A működés ugyan az, mint az 'Enter' billentyű esetén. A kijelölés, ha van még, azaz nem az utolsó adatsoron álltunk, a következő adatsorra kerül, és ezen az új adatsoron szintén megjelenik a legördülő választó ablak. Ha szükséges, a rendszer görgeti a lista ablakot. (Ha a lista ablak alján történik a szerkesztés.).

A felfelé nyíl billentyűt megnyomjuk. A működés hasonló a lefelé nyíl billentyű működéséhez, de a szerkesztő adatsor, ha van még, azaz nem az első adatsoron álltunk, az előző adatsorra ugrik, és ott folytathatjuk az adat megadást.

A funkció segítségével a szerkesztett kábel ereihez megadott színeket tárolhatjuk el egy sablon állományba.

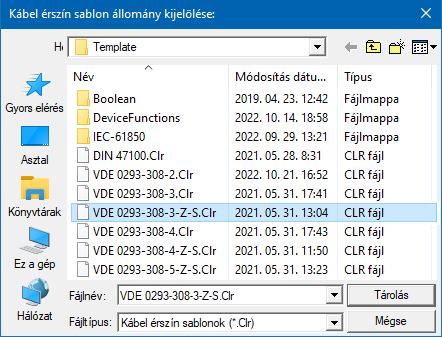

A sablon állomány helyét a számítógépünkön, valamint a nevét a tallózó segítségével adhatjuk meg.

A funkció segítségével az általunk korábban eltárolt kábek érszíneket tartalmazó sablon állományt tölthetjük be a szerkesztés alatt álló kábel ereinek szín megadásához. Az érszín sablon betöltésésvel a sablonban lévő ereknek a színeivel a szerkesztés alatt lévő kábel erei felülíródnak. Ha a kábelnek több ere van, mint amennyi színt a sablon tartalmaz, akkor a sablon tartalmán túli erek színei változatlanok maradnak.

Korlátozások/megjegyzések:

Az OmegaCAD ELEKTRO rendszer kábel adatbázisra vonatkozó korlátait lásd itt!

Az OmegaCAD ELEKTRO rendszerben a kábel érszín sablonok '.Clr' állományban tárolódnak.

Az OmegaCAD ELEKTRO rendszerben a kábel érszín sablonok alapértelmezési könyvtára a 'x:\V10.x..\OmegaWin32\Template\'
