Ha a
Sorkapocs elemzés nincs elvégezve, akkor a funkció végrehajtása
figyelmeztető hibajelzést ad és nem
hajtható végre!

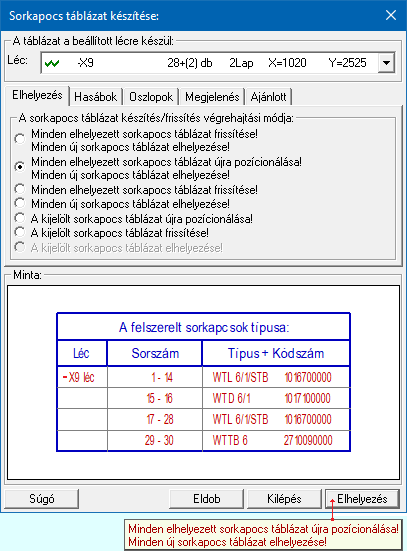

A szerelési terv tetszőleges lapján
elhelyezhető sorkapocs táblázat, mely a szereléshelyen felhasznált és a
tartalékként beállított sorkapcsok típusát és kódszámát tartalmazza. A táblázat

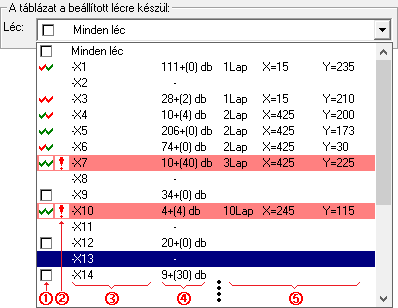

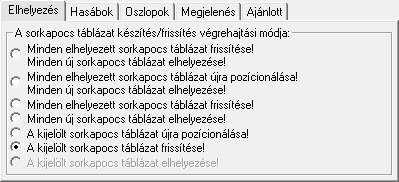

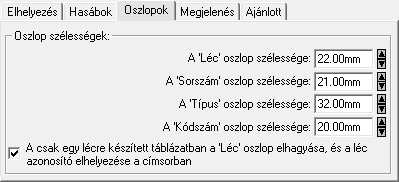

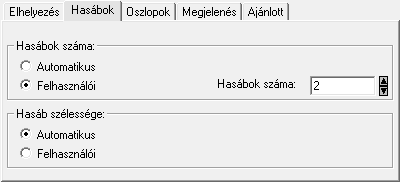

készíthető lécenként vagy a teljes szereléshelyre.

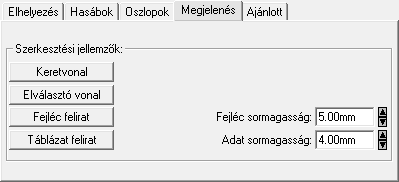

'Szerkesztési jellemzők:'
|
A csoportban a készítendő táblázat
vonalainak és feliratainak jellemzőt adjuk meg. Itt állítjuk be a sor
magasságokat is.
|
|
|
A sorkapocs táblázatot határoló vonal
tulajdonságait állíthatjuk be. Megnyomása után a vonaljellemzők beállítása
dialógus ablak jelenik meg. Lásd: (Vonal
stílus beállítása)
|
|
|
A sorkapocs táblázat hasábjait és sorait
elválasztó vonal tulajdonságait állíthatjuk be. Megnyomása után a
vonaljellemzők beállítása dialógus ablak jelenik meg. Lásd: (Vonal
stílus beállítása)
|
|
|
A sorkapocs táblázat fejlécében megjelenő
'A felszerelt sorkapcsok típusa:' felirat tulajdonságait állíthatjuk
be. Megnyomása után a szöveg jellemzők beállítása dialógus ablak jelenik
meg. Lásd: (Szöveg
stílus beállítása)
|
|
|
Ezzel a felirat jelleggel jelennek a sorkapocs
táblázat adatainak feliratai. Megnyomása után a szöveg jellemzők
beállítása dialógus ablak jelenik meg. Lásd: (Szöveg
stílus beállítása)
|
|
|
A sorkapocs táblázat fejléc sor magassága a
rajzlapon [mm]-ben.
|
|
|
A sorkapocs táblázat adat sor magassága a
rajzlapon [mm]-ben.
|
|

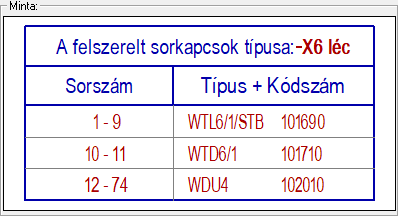

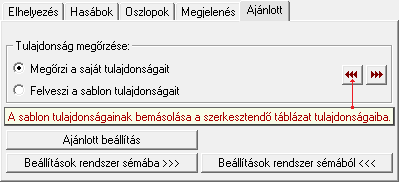

Az aktuális beállításnak megfelelő sorkapocs
táblázat megjelenése a minta rajzban mindig látható.
 A

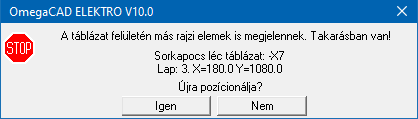

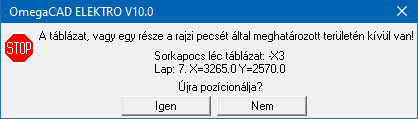

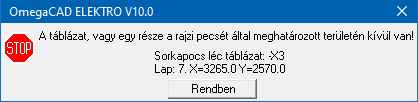

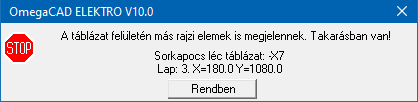

gomb megnyomásával a rendszer elkészíti a sorkapocs táblázatot, majd azt
úsztatva elhelyezhetjük a rajzon.
|
