Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

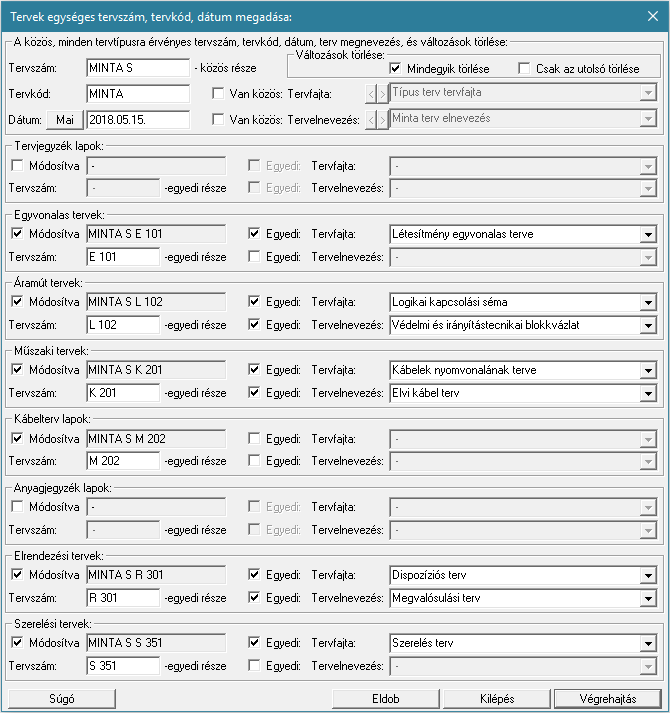

Tervek egységes tervszám, tevkód, dátum megadása

Az ablakrészben adhatjuk meg a mező valamennyi tervtípusára vonatkozó, közös adatokat. Így a tervszáma, a terv kódja és első kiadásának dátuma.

Itt a tervszámnak csak a minden tervtípusra vonatkozó 'közös' részét kell megadni! A tervtípusokra vonatkozó további kiegészítéseket majd a konkrét tervtípus esetén adjuk meg!

Az itt megadott terv kódja és első kiadásának dátuma minden tervtípusra azonos lesz. Az itt megadott érték csak akkor fog a konkrét tervtípus pecsétjében megjelenni, ha a tervtípus esetében a 'Módosítva' kapcsoló BE van kapcsolva.

Itt adhatjuk meg a közös 'Tervfajta' és 'Tervelnevezés' adatokat is, azzal a kapcsolóval együtt, hogy ezeket az adatokat módosítani akarjkuk-e a tervekben.

A 'Változások törlése:' csoportban bekapcsolhatjuk azt, hogy a módosításra kijelölt tervekben a változások törlésre kerüljenek. A változás törlést kétféle opcióval hajthatjuk végre:

'Mindegyik törlése'

'Csak az utolsó törlése'

Csak az egyik törlési opció lehet bekapcsolt állapotú. Ha egyik sincs bekapcsolva, akkor a tervek változás jelei változatlanok maradnak.

Ez a feladat hasonlóan végrehajtható a következő funkcióban is. Lásd:

Tervek automatikus kiértékelése

	Megvalósulási terv készítés

'Van közös: Tervfajta:'

Ha a kapcsoló be van kapcsolva, akkor a mögötte lévő szerkesztőablak érvényessé vállik. Megadhatjuk az összes tervtípusra vonatkozó közös 'Tervfajta:' elnevezést.

Az adatbeviteli szerkesztő ablak mellett elhelyezett gomb segítségével a felhasználó sablonba tárolhatjuk, gomb segítségével a sablonból törölhetjük az ablak tartalmát! A gomb segítségével a felhasználói sablonban eltárolt szövegekből választhatunk!

Az itt megadott érték csak akkor fog a konkrét tervtípus pecsétjében megjelenni, ha a tervtípus esetében a 'Módosítva' kapcsoló BE van kapcsolva, de az 'Egyedi Tervfajta:' kapcsoló KI van kapcsolva.

'Van közös: Tervelnevezés:'

Ha a kapcsoló be van kapcsolva, akkor a mögötte lévő szerkesztőablak érvényessé vállik. Megadhatjuk az összes tervtípusra vonatkozó közös 'Tervelnevezés:' elnevezést.

Az adatbeviteli szerkesztő ablak mellett elhelyezett gomb segítségével a felhasználó sablonba tárolhatjuk, gomb segítségével a sablonból törölhetjük az ablak tartalmát! A gomb segítségével a felhasználói sablonban eltárolt szövegekből választhatunk!

Az itt megadott érték csak akkor fog a konkrét tervtípus pecsétjében megjelenni, ha a tervtípus esetében a 'Módosítva' kapcsoló BE van kapcsolva, de az 'Egyedi Tervelnevezés:' kapcsoló KI van kapcsolva.

Valamennyi tervtípusra egyedileg, de minden tervtípusra azonos módon adhatjuk meg a pecsét adatok változására vonatkozó adatokat és szabályokat.

'Módosítva:'

Ezt a kapcsolót BE kell kapcsolnunk ahhoz, hogy a tervtípus pecsétjei a beállítások szerint módosuljanak. Ellenkező esetben a pecsétek nem fognak megváltozni!

Ha ez BE van kapcsolva, akkor megadható a tervszám egyedi része is! A kapcsoló mögött megjelenik a tervtípusra vonatkozó érvényes tervszám, mely a közös rész és az egyedi rész összegzése lesz! Az olyan tervtípusoknál, amelyekből a mezőben több is van, mint az általános 'Műszakitervek', 'Elrendezésitervek' és a 'Szerelésitervek', azoknál a tervszám egyedi rész megadásnál fontos az, hogy az utolsó karakterei számok legyenek. Ez a tervszám lesz az első, amelyet a rendszer kioszt a tervtípus esetén, a további tervek ettől folytatólagosan lesznek számozva. A sorrendet az általános 'Műszakitervek' esetében az tervlista sorrendje adja. Az 'Elrendezésitervek' és a 'Szerelésitervek', esetében a szereléshely lista sorrendjében lesznek sorszámozva.

Lásd a minta dialógus ablakban megadottakat!

'Egyedi: Tervfajta:'

Ha a kapcsoló be van kapcsolva, akkor a mögötte lévő szerkesztőablak érvényessé vállik. Megadhatjuk a tervtípusra vonatkozó 'Tervfajta:'t. Az itt megadott érték fog a tervtípus pecsétjében megjelenni.

Ha a kapcsoló NINCS BEkapcsolva, de a 'Van közös Tervfajta:' kapcsoló BE van kapcsolva, akkor a közös érték fog a tervtípus pecsétjében megjelenni Ha közös kapcsoló sincs bekapcsolva, akkor nem változik a tervtípus pecsétjének ezen része.

'Egyedi: Tervelnevezés:'

Ha a kapcsoló be van kapcsolva, akkor a mögötte lévő szerkesztőablak érvényessé vállik. Megadhatjuk a tervtípusra vonatkozó 'Tervelnevezés:'t. Az itt megadott érték fog a tervtípus pecsétjében megjelenni.

Ha a kapcsoló NINCS BEkapcsolva, de a 'Van közös Tervelnevezés:' kapcsoló BE van kapcsolva, akkor a közös érték fog a tervtípus pecsétjében megjelenni Ha közös kapcsoló sincs bekapcsolva, akkor nem változik a tervtípus pecsétjének ezen része.

Korlátozások/megjegyzések:

A végrehajtás során csak azoknak a terveknek a pecsétje módosul, amelyekre az összes tervlapopk száma nagyobb mint nulla. Ha valamely tervnek nincs tervlapja, akkor a funkció az alapértelmezés szerinti, üres pecsét adatokat állítja be.

Ha bármelyik adatmezőt üresen hagyjuk, akkor függetlenül a tervtípus változására vonatkozó beállításoktól, az üresen hagyott adatok nem fognak megváltozni. Azaz a tervekben nem állítódik üresre!

A létesítmény közös mezőben az áramúttervek, elrendezési tervek és szereléstervek pecsétadatainak a változásnak megadásásnak lehetősége nincs, mert ezek a tervtípusok nincsenek a közös mezőben.

A beállított felhasználói adatok a 'x:\V10.x..\OmegaWin32\UserSettings\UserV8.ini' állományban tárolódik.
