'Szerelési tervek készítése' modul

Elérés:

E L E K T R O SZERELÉS tervezés

Szerelés tervezés

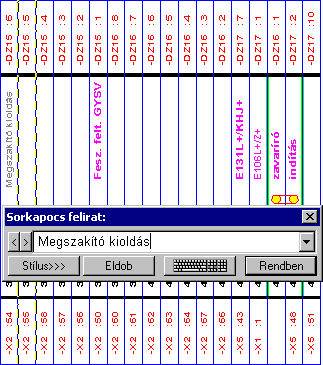

Sorkapocs felirat elhelyezése

A rendszer a körvezeték neveket az áramút terv adatai alapján a sorkapcsokra felírja. A felhasználó által további magyarázó szövegek elhelyezésére van lehetőség a kívánt sorkapocs kiválasztása után. A szöveg paraméterei alapértelmezés szerint megegyeznek a körvezeték felirattal, de a módosításra is van lehetőség a gomb segítségével. (Lásd: Szöveg stílus beállítása).

A nyomógomb lenyomásával be lehet lépni a Szöveg stílus beállítás dialógus ablakba, meg lehet változtatni a felirat megjelenési jellemzőit.

A nyomógomb lenyomásával be lehet lépni a Virtuális billentyűzet funkcióba, ahol a beállított betűkészlethez tartozó különleges karaktereket tudjuk kényelmesen megadni.

A gomb lenyomása esetén szöveg elhelyezés nélkül kilép a funkcióból.

A nyomógomb lenyomása esetén a megadott paraméterekkel elkészíti a feliratot, amit a referencia pontjánál fogva gumizva mozgat.

Pozícionálás közben, a Pont beviteli állapotban, az egér jobb oldali gombjának lenyomásával elérhetők a Pont igazítási mód... funkciói.

A referencia pont kijelölése után a feliratot a rendszer az érvényesen beállított aktív rétegre helyezi! Ha az elemeket egy megkívánt rajzi rétegre kívánjuk helyezni, akkor a művelet meghívása előtt a Réteg beállítások [R] funkcióban jelölhetjük ki az aktív réteget. Itt adhatunk meg új rétegeket is!

A funkció ismétlődő végrehajtását az 'ESC' billentyű megnyomásával, vagy a jobb oldali egérgomb felengedésére megjelenő lebegő menü 'Kilépés' funkciójával lehet befejezni. Folytatható a funkció úgy is, hogy egy másik funkció végrehajtását kezdjük meg!
