A funkció segítségével a szerelési terveken az áramút tervező
modulban megadott vezetékekről készített táblázatos listát lehet
elhelyezni.

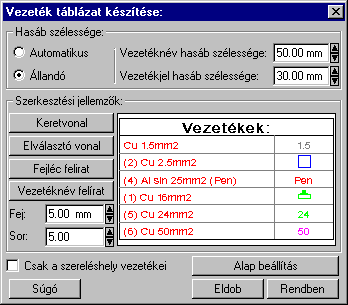

'Hasáb szélessége:'
|
A csoportban a készítendő táblázat hasáb
szélességét állítjuk be.
|
|
|
|
Automatikus
|
|
Ennek a beállításnak az esetén a rendszer a
hasábban lévő vezetéknév feliratok hosszától függően számítja a hasáb
vezetéknév szélességét.
|
|
|
|
Állandó
|
|
Ennek a beállításnak az esetén a hasábok
mindegyike a beállított szélességű lesz. A vezetékjel hasábba a vezetékek
vonal mintája kerül, szélességét mindig a felhasználó állítja be.
|
|
'Szerkesztési jellemzők:'
|
A csoportban a készítendő táblázat
vonalainak és feliratainak jellemzőt adjuk meg. Itt állítjuk be a sor
magasságokat is.
|
|
|
A vezetéknév táblázatot határoló vonal
tulajdonságait állíthatjuk be. Megnyomása után a vonaljellemzők beállítása
dialógus ablak jelenik meg. Lásd: (Vonal
stílus beállítása)
|
|
|
A vezetéknév táblázat hasábjait és sorait
elválasztó vonal tulajdonságait állíthatjuk be. Megnyomása után a
vonaljellemzők beállítása dialógus ablak jelenik meg. Lásd: (Vonal
stílus beállítása)
|
|
|
A vezetéknév táblázat fejlécében megjelenő
'Vezetékek:' felirat tulajdonságait állíthatjuk be. Megnyomása után
a szöveg jellemzők beállítása dialógus ablak jelenik meg. Lásd: (Szöveg
stílus beállítása)
|
|
|
A vezetéknév táblázat felirat tulajdonságait
állíthatjuk be. Ezzel a felirat jelleggel jelennek meg a vezeték nevek a
táblázatban. Megnyomása után a szöveg jellemzők beállítása dialógus ablak
jelenik meg. Lásd: (Szöveg
stílus beállítása)
|
|
|
A vezetéknév táblázat fejléc sor magassága a
rajzlapon [mm]-ben.
|
|
|
A vezetéknév táblázat adat sor magassága a
rajzlapon [mm]-ben.
|
|
|
|
Csak a szereléshely vezetékei
|
|
Bekapcsolt állapotában a vezeték táblázatban csak
azok a vezetékek szerepelnek, amelyek ezen szereléshely kapcsolatainak
megszereléséhez szükségesek. Ezt a rendszer csak akkor tudja leválogatni, ha a
modul elindítása után vezeték bekötési illetve lista előállítás
megtörtént. Ha ez nem áll fenn, akkor a következő hibajelzést kapjuk, és
nem tudjuk ezt az opciót bekapcsolni.
|
 |
A parancs hatására a vezeték táblázat előállítás
jellemzői a rendszer alapértelmezett adatai lesznek.
|
Az aktuális beállításnak megfelelő
vezetéknév táblázat megjelenése a minta rajzban mindig látható.
 A
gomb megnyomásával a rendszer elkészíti a vezetéknév táblázatot, majd azt
úsztatva elhelyezhetjük a rajzon.
|
|
