"Áramútterv fedőlap tervezés" modul

Elérés:

E L E K T R O

Nyomógomb:

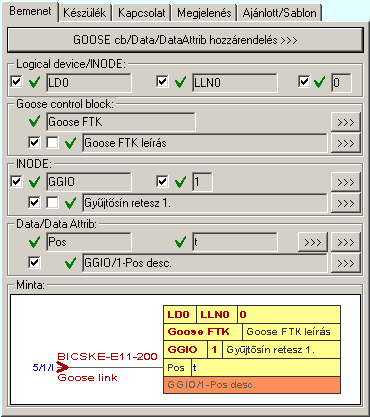

A panel segítségével a goose bemenetek bemeneti kapcsolódás adatainak megadását végezhetjük el.

Fontos megjegyezni, hogy a logikai elem goose bemenetének megjelölése esetén a fizikai készülék hozzárendelés a goose üzenetet küldő készülékhez történik!

Ha a logikai elemhez goose üzenetet kapcsolunk, akkor goose üzenet és benne a dataattrib azonosító adatokat, valamint a dataattrib leírás adatot lehet megadni, és megjeleníteni. Azt hogy milyen részletese adjuk meg az adatokat magunk dönthetjük el.

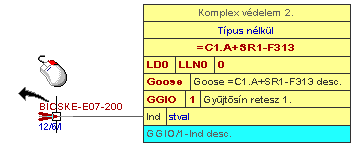

Ezek a kapcsolódáshoz rendelt adatok lehetnek fiktív felíratok. Ekkor szabadon szerkeszthetőek a szerkesztő ablakban. De lehetnek egy konkrét goose üzenet egy konkrét datattribjához rendelve is. Ha ezen goose üzenetnek a dataattribja a terven már elhelyezett, akkor a kapcsolódást leíró adatok valóságosak lesznek. A rajzon a kurzor segítségével közvetlenül az terv azon lapjára és pontjára ugorhatunk, ahol ez a goose üzenet és a dataattrib a tervlapon van.

Abban az esetben ha a kapcsolódásra megjelölt goose üzenet konkrét goose üzenet dataattribjához rendelt, akkor az egyes tulajdonságok előtt az alábbi visszajelző ábrák valamelyike látható:

	A tulajdonság a grafikus lapon és az adatbázisban azonos.
	A tulajdonság a grafikus lapon és az adatbázisban éltérő.

A konkrét goose üzenet dataattribjához rendelést ennek a gomb megnyomásával kezdhetjük el.

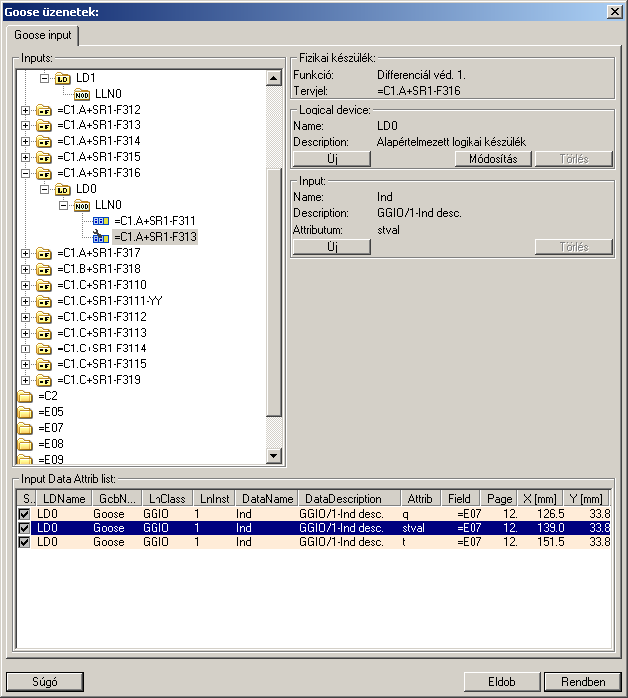

A Goose input ablakban az input kijelölésére ugyanazok a szerkesztési szabályok, mint a goose input szerkesztéskor.

Ha a logikai elem már készülékhez volt rendelve az alábbi módon:
Logikai elemhez rendelt fizikai készülék adatainak megadása
akkor abban az esetben, ha a goose üzenet kijelölésekor más készüléket jelölünk ki, akkor a goose üzenet kijelölése során megadott készülék az előbbi kijelölést felül írja!
