Áramútterv fedőlap tervezés, működési blokkvázlat készítés

Az OmegaCAD ENGINEER tervezőrendszer felhasználói kézikönyve

Áramútterv fedőlap tervezés, működési blokkvázlat készítés

"Áramútterv fedőlap tervezés" modul

Elérés:

Menü:

E L E K T R O

Áramút FEDŐlap tervezés

Szerszámos:

Nyomógomb:

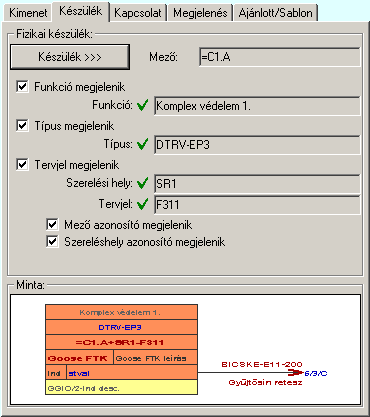

A logikai elemeket fizikai készülékhez rendelhetjük. A készülék összerendelés lehet fiktív, azaz csak egy elvi készülék az adatainak a megadásával, vagy konkrét, az áramúttervben, vagy a működési blokkvázlaton már megadott konkrét készülékkel. A panel segítségével a logikai elemhez rendelt fizikai készülék adatainak megadását végezhetjük el.

Abban az esetben ha a logikai elem konkrét készülékhez rendelt, akkor az egyes tulajdonságok előtt az alábbi visszajelző ábrák valamelyike látható:

	A tulajdonság a grafikus lapon és az adatbázisban azonos.
	A tulajdonság a grafikus lapon és az adatbázisban éltérő.

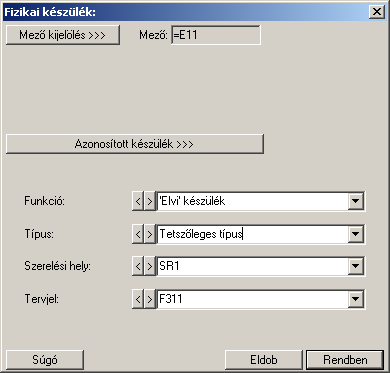

A logikai elemek készülékhez rendelése történhet fiktív módon, úgy hogy a készülékek adatait az alábbi panelen kitöltjük. Ilyen esetben a készüléknek nem kell a tervben már megadotnak lennie. A készülékhez kapcsolódásnak ezt a módját elvi készüléknek nevezzük.

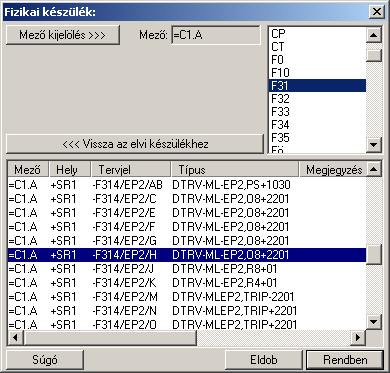

Ha konkrét fizikai készülékhez akarjuk rendelni a logikai elemet, akkor a gombra kattintva megjelenik előttünk a lista a korábban elhelyezett azonosított készülékekről. A készülék lista mindig a 'Mező kijelölése:' ablakban beállított mezőben megadott készülékeket tartalmazza.

Bármikor visszaterhetünk az elvi készülékek megadáshoz a gombbal.

'Mező kijelölése:' ablakban állíthatjuk be, hogy a készülék mely mezőhöz legyen rendelve. Csak a létesítményben a Létesítmények kezelése funkcióban már korábban megadott mezők közül választhatunk.

Lásd:


		Fizikai bemenet: Logikai elem bemeneti adatainak megadása


		Goose bemenet: Logikai elem bemeneti adatainak megadása


		Készüléken belüli bemenet: Logikai elem bemeneti adatainak megadása


		Fizikai kimenet: Logikai elem kimeneti adatainak megadása


		Goose kimenet: Logikai elem kimeneti adatainak megadása


		Készüléken belüli kimenet: Logikai elem kimeneti adatainak megadása


		Logikai elem input/output adatainak megadása
		Logikai bemetek, kimenetek száma


		Egyedi logikai elem input/output adatainak megadása
		Egyedi logikai bemetek, kimenetek száma. (Elem neve. Könyvtár)

		Logikai elemhez rendelt fizikai készülék adatainak megadása
		Logikai elem kapcsolat adatok megjelenítésének beállítása
		Logikai elem grafikai megjelenítésének beállítása
		Ajánlott jellemzők visszaállítása. Felhasználói sablonok kezelése

		Logikai működési összefüggések ábrázolása a OmegaCAD ELEKTRO rendszerben
		Egyenletek szerkesztése
		Logikai elem módosítása
		Logikai elem törlése

Korlátozások/megjegyzések:

A logikai elemek kezelésére vonatkozó felhasználói beállításokat a rendszer a 'x:\V10.x..\OmegaWin32\UserSettings\Boolean.ini' állományban tárolja.
