"Áramútterv fedőlap tervezés" modul

Elérés:

E L E K T R O

Nyomógomb:

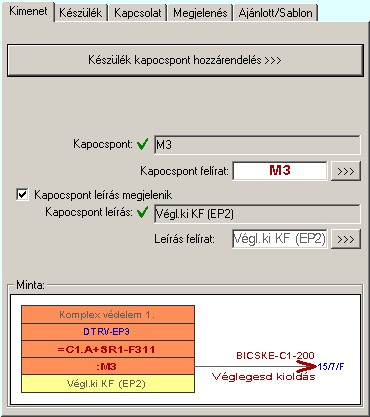

A panel segítségével a fizikai kimenetek kimeneti kapcsolódás adatainak megadását végezhetjük el.

Ha a logikai elemhez fizikai készüléket kapcsolunk, akkor kapocspont felíratot és kapocspont leírás adatokat lehet megadni, és megjeleníteni.

Ezek a kapcsolódáshoz rendelt adatok lehetnek fiktív felíratok. Ekkor szabadon szerkeszthetőek a szerkesztő ablakban. De lehetnek egy konkrét fizikai készüléknek egy konkrét kapocspontjához rendelve is. Ha ezen készüléknek a kapocspontja az áramútterven már elhelyezett, akkor a kapcsolódást leíró adatok valóságosak lesznek. A rajzon a kurzor segítségével közvetlenül az áramútterv azon lapjára és pontjára ugorhatunk, ahol ez a kapocspont az áramúttervlapon van.

Abban az esetben ha a kapocspont konkrét készülék kapocspontjához rendelt, akkor az egyes tulajdonságok előtt az alábbi visszajelző ábrák valamelyike látható:

	A tulajdonság a grafikus lapon és az adatbázisban azonos.
	A tulajdonság a grafikus lapon és az adatbázisban éltérő.

A konkrét készülék kapocsponthoz rendelést ennek a gomb megnyomásával kezdhetjük el.

Ha a logikai elem még nem volt készülékhez rendelve, akkor először a készülékhez rendelést kell elvégezni. A folyamat ugyan az, mint a:
Logikai elemhez rendelt fizikai készülék adatainak megadása
készülékhez rendelés folyamata.

Ha a logikai elem már konkrét fizikai készülékhez rendelt, akkor a kapocspont hozzárandelést kell elvégeznünk.

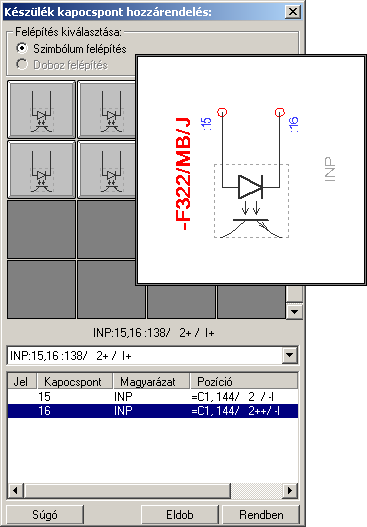

Kapocspont kijelölés szimbólum felépítés esetén:

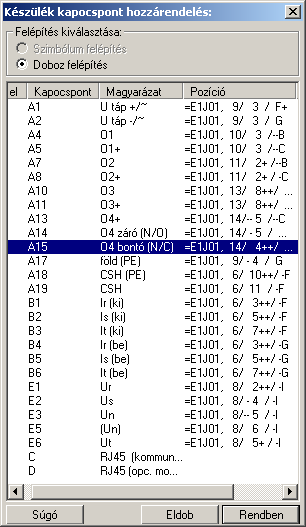

Kapocspont kijelölés doboz felépítés esetén:
