Az OmegaCAD ENGINEER tervezőrendszer felhasználói kézikönyve

Áramútterv fedőlap tervezés, működési blokkvázlat készítés

"Áramútterv fedőlap tervezés" modul

Elérés:

 Menü:

E L E K T R O

Áramút FEDŐlap tervezés
Szerszámos:

Nyomógomb:

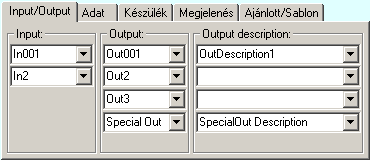

A panel segítségével az egyedi logikai elemek be és kimenet elnevezéseit, valamint a kimenet leírás adatának megadását végezhetjük el.

---> ---> ---> --->

Lásd:
Egyedi logikai elem input/output adatainak megadása
Egyedi logikai bemetek, kimenetek száma. (Elem neve. Könyvtár)

Logikai elemhez tartozó rendelt készülék adatainak megadása
Logikai elem grafikai megjelenítésének beállítása
Ajánlott jellemzők visszaállítása. Felhasználói sablonok kezelése

Logikai működési összefüggések ábrázolása a OmegaCAD ELEKTRO rendszerben

Egyenletek szerkesztése

Logikai elem módosítása

Logikai elem törlése


Korlátozások/megjegyzések:

A logikai elemek kezelésére vonatkozó felhasználói beállításokat a rendszer a 'x:\V10.x..\OmegaWin32\UserSettings\Boolean.ini' állományban tárolja.
