Az OmegaCAD ENGINEER tervezőrendszer felhasználói kézikönyve

Áramútterv fedőlap tervezés, működési blokkvázlat készítés

"Áramútterv fedőlap tervezés" modul

Elérés:

 Menü:

E L E K T R O

Áramút FEDŐlap tervezés
Szerszámos:

Nyomógomb:

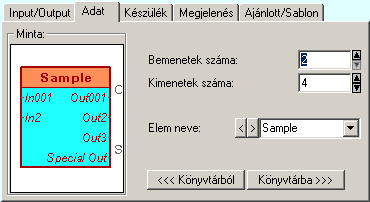

A panel segítségével az egyedi logikai elemek be és kimenet darabszámát, valamint az egyedi logikai elem elnevezését adhatjuk meg. Itt lehet az egyedi elemeket könyvtárba helyezni, vagy a könyvtárban elhelyezett elemek közül a kiválasztani szükségeset.

---> ---> ---> --->

Az egyedi áramkör elemek saját könyvtárba helyezhetők.

A könyvtárunkból tetszőlegesen vehetünk elő kész logikai elemet. Ezt elhelyezve tovább alakíthatjuk igényünknek megfelelően.

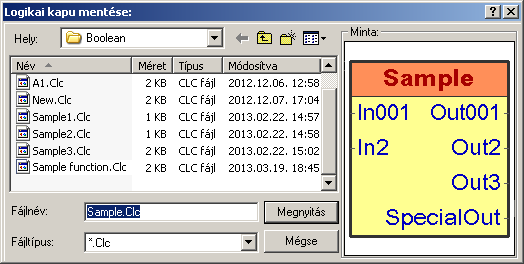

Az aktuális egyedi áramkört ezzel a funkcióval helyezhetünk el a saját elem könyvtárunkba.

Lásd:
Egyedi logikai elem input/output adatainak megadása
Egyedi logikai bemetek, kimenetek száma. (Elem neve. Könyvtár)

Logikai elemhez tartozó rendelt készülék adatainak megadása
Logikai elem grafikai megjelenítésének beállítása
Ajánlott jellemzők visszaállítása. Felhasználói sablonok kezelése

Logikai működési összefüggések ábrázolása a OmegaCAD ELEKTRO rendszerben

Egyenletek szerkesztése

Logikai elem módosítása

Logikai elem törlése


Korlátozások/megjegyzések:

Az OmegaCAD ENGINEER rendszerben a logikai elemek a könyvtárban '.Clc' állományban tárolódnak.

Az OmegaCAD ENGINEER rendszerben a logikai elemek a alapértelmezési könyvtára a 'x:\V10.x..\OmegaWin32\Template\Boolean\'

A logikai elemek kezelésére vonatkozó felhasználói beállításokat a rendszer a 'x:\V10.x..\OmegaWin32\UserSettings\Boolean.ini' állományban tárolja.
