Áramútterv logikai tervezés

Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Tervrészlet hozzáfűzése a tervhez

'Áramútterv logikai tervezés' modul

Elérés:

Menü:

E L E K T R O Áramút LOGIKAI tervezés

Áramút tervezés

Tervrészlet hozzáfűzése...

Szerszámos:

A funkció segítségével a létesítmény aktuálisan tervezésre kijelölt mező áramút tervébe az aktuális létesítmény bármely mezőjének tetszőlegesen szelektált áramút tervlapjait másolhatjuk be.

A tervrészlet hozzáfűzési funkcióval történő tervépítés abban tér el lényegesen a blokk másolástól, hogy a másolás folyamán az áramköri elemek alapvetően megőrzik tulajdonságaikat. Így elsősorban a készülékek tulajdonságainak öröklése az, amely fontos a folyamat végrehajtásában. Azok a készülék részek, amelyek a másolásra kijelölt tervlapokon egy készülékhez tartoztak, azok megőrzik készülék tulajdonságaikat. Így a készülék típus, névleges adat, kábelezhető tulajdonság, készülék megjegyzés és költség kódját. A beállítási opciótól és az áramút terv meglévő készülékeitől függően a készülék tervjelét is. Ugyan így megőrződnek a körvezeték és sorkapocs tulajdonságok is. Ha az áramút tervünkben a másolás pillanatában nincs a másolt tervrészlethez tartozó szereléshely, körvezeték, vezeték vagy sorkapocs típus, akkor azokkal a másolás folyamatában a rendszer a listákat automatikusan bővíti.

További eltérés a blokk másolási művelethez, hogy ezzel a funkcióval több lapot is másolhatunk egyszerre. Akár a másolásra kijelölt mező összes lapját is másolhatjuk egyszerre! (Bár ez így majdnem azonos a mező másolás funkcióval végrehajtott művelettel. [A mező másolással a kábelek típusainak másolása is megtörténik])

Azt is fontos kiemelni, hogy az áramköri tulajdonságoknak az átirányításával a tervrészletet az aktuális mezőhöz illeszthetjük a másolás végrehajtása előtt. Így azokat nem egyenként elemenként kell végrehajtani. Ilyenek a szereléshely, korvezeték, sorkapocs és különleges vezeték átirányítások.

Fontos, hogy a készülékek tulajdonságai, egy készülékhez tartozásuk csak az egy másolási folyamattal végrehajtott lapokon őrződnek meg! Ha a másolásra kijelölt tervlapokon egy adott készüléknek nem minden része található meg, (Vannak felhasznált részei olyan tervlapokon, amely nincs kijelölve másolásra) akkor egy következő másolási folyamattal, amelyben azokat a lapokat jelöljük ki, amelyen a készülék korábban nem másolt részei találhatók, akkor a két másolási folyamat után a másolásra kijelölt készülékből két külön készüléket kapunk! A két másolási folyamat nem egyesít azonos készülékeket!

A tervrészlet hozzáfűzési funkció a létesítményben megtalálható tervrészletek másik mezőben történő, lehetőleg többszöri ismétlődésének megszerkesztésekor használható hatékonyan.

A tervrészlet hozzáfűzést az alábbi párbeszéd panel segítségével végezhetjük el:

Az áramút tervező modul elindítása után a funkcióba először belépve a tervlap hozzáfűzési funkció alapértelmezésben az aktuális mező áramút tervének aktuális tervlapját jelöli ki hozzáfűzésre. Ha más tervrészletet szeretnénk másolni, akkor használjuk a kijelölés alábbi, szükséges funkcióit.

A tervrészlet hozzáfűzés végrehajtás lépései:

Létesítmény kijelölése: amelyből az áramút tervlapokat másoljuk

		Mező kijelölése: amelyből az áramút tervlapokat másoljuk
		Tervlapok kijelölése: melyeket hozzáfűzünk a tervhez
		Szereléshelyek átirányítása
		Körvezetékek átirányítása
		Sorkapocs típusok átirányítása
		Különleges vezeték típusok átirányítása
		Kábelek átirányítása
		A másoláshoz tartozó beállítások elvégzése

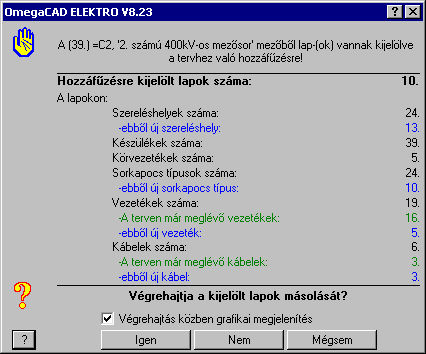

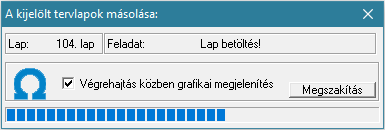

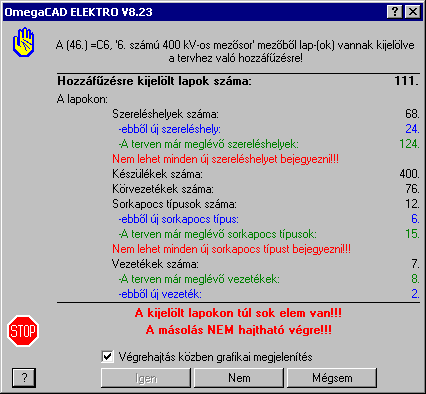

		A tervlapok hozzáfűzésnek végrehajtása
		Kilépés a tervlapok hozzáfűzés funkcióból

Létesítmény kijelölése: amelyből az áramút tervlapokat másoljuk

A tervlap hozzáfűzés funkció egy másik létesítményből csak akkor hajtható végre teljes értékűen, ha a kijelölt tervlapokon csak 'Gyártói adatbázis' adatbázisból származó készülék, kábel és sorkapocs típusok található!

Korlátozottan hajtható végre a tervlap hozzáfűzés, ha a fenti feltételek csak részben teljesülnek. Ha a kijelölt tervlapokon olyan sorkapcsok, kábelek található, amely a "létesítmény" adatbázisból való, akkor, ha elfogadjuk, akkor a funkció végrehajtása során ezek az elemek típus nélküli elemekké válnak. Igaz ez olyan készülék típusokra is, amelyek ugyan a "létesítmény" adatbázisból való, de valamennyi szimból eleme a Minősített szimbólum adatbázis eleme. Ekkor ezek a készülékek is típus nélküli készülékekké válnak.

Egyáltalán nem hajtható végre a tervlap hozzáfűzés, ha a kijelölt tervlapokon olyan készülék található, amely a "létesítmény" adatbázisból való és és van olyan szimbólum eleme, amely a "létesítmény" adatbázisból való. Valamint található olyan nem azonosított szimból, amely szintén a "létesítmény" adatbázisból való!

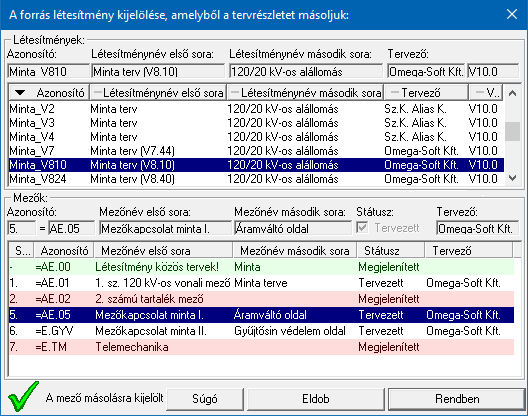

A létesítmény és egyúttal a mező kijelölést az alábbi panelon hajtjuk végre:

A forrás létesítmény kijelölése során a mező lista alatt a következő rendszer üzenetek lehetségesek, amelyek a tervrészlet hozzáfűzés végrehajtását nem teszik lehetővé:

		Nincs másolható mező!
		Megjelenített mező nem másolható!
		Mezőbe a létesítmény közös tervek nem másolhatók!
		Nem konvertálható létesítményből NEM lehet mezőt másolni!

A hozzáfűzés végrehajtás csak ekkor lehetséges:

A mező másolásra kijelölt!
Ebben az esetben is a hozzáfűzés csak akkor hajtható végre teljes értékűen, ha a kijelölt tervlapokon csak 'Gyártói adatbázis' adatbázisból származó készülék, kábel és sorkapocs típusok található! Egyébként csak korlátozottan, vagy egyáltalán nem.

A létesítmény kijelölése után az abban kiválasztott mező utolsó aktív tervlapja lesz kijelölve másolásra. Ha nem ezt a lapot akarjuk másolni, akkor a létesítmény kijelölése után használni kell a funkciót!

Ha a kijelölt létesítményből egy másik mező tartalmából szeretnénk másolni, akkor már elegendő a funkciót használni.

A másolásra kijelölt forráslétesítmény azonosítóit a 'Tervrészlet hozzáfűzés:' panel alábbi része tartalmazza:

Ha a szöveg panel háttérszíne szürke, azonos az összes többi panel színével és a szöveg szín fekete, akkor a forrás létesítmény a tervezés alatt álló aktuális létesítmény.
Ha panel szöveg háttérszíne fehér, és a szöveg szín zöld, akkor egy másik forrás létesítmény van kijelölve, és a másolás lehetséges.
Ha panel szöveg háttérszíne fehér, és a szöveg szín piros, akkor egy másik forrás létesítmény van kijelölve, és a másolás nem lehetséges.

A másolásra kijelölt forrás mező azonosítóit a 'Tervrészlet hozzáfűzés:' panel alábbi része tartalmazza:

Mező kijelölése: amelyből az áramút tervlapokat másoljuk

A mező kijelölést a funkcióval hajtjuk végre.

Ha másik mezőt jelölünk ki, a hozzáfűzés forrás tervlapjainak, akkor a mező kijelölése után a mező utolsó aktív tervlapja lesz kijelölve másolásra. Ha nem ezt a lapot akarjuk másolni, akkor a mező kijelölés után használni kell a funkciót!

A másolásra kijelölt forrás mező azonosítóit a 'Tervrészlet hozzáfűzés:' panel alábbi része tartalmazza:

Tervlapok kijelölése: melyeket hozzáfűzünk a tervhez

Ha a másolásra kijelölt mezőn és a másolásra kijelölt tervlapon nem változtatunk, akkor a funkcióba újra belépve a rendszer a belépéskori aktuális lapot fogja másolni.

A tervlap listán a másolásra kijelölt tervlapok a kiemelés (Itt sötétkék háttéren fehér betűk) színével jelennek meg.

	A gomb megnyomása után egyetlen lap sem lesz kijelölve.
	A gomb megnyomásával a mező valamennyi tervlapját kijelöljük másolásra.
	A gomb megnyomása után a tervlapok kijelölésének állapota ellenkezőjére változik. A kijelöltek jelöletlenek lesznek, és fordítva.

		Egy tervlapot jelölhetünk ki az egérrel a kijelölendő tervlap sorára való kattintással. Ha volt korábbi kijelölés, akkor az-(ok) elveszítik kijelölt állapotukat.
		Több tervlapot is megjelölhetünk egymásután, ha az egérrel a kijelölendő tervlap sorára való kattintással egy időben nyomva tartjuk a 'Ctrl' billentyű gombot is!
		A tervlapok lista egy tartományát jelölhetjük meg, ha az egérrel a kijelölendő tervlap sorára való kattintással egy időben nyomva tartjuk a 'Shift' billentyű gombot is! Ekkor az előző egér kattintás és a legutolsó egér kattintás közötti tervlapok lesznek egyszerre megjelölve!
		Egy tervlapot jelölhetünk ki az egérrel a kijelölendő tervlap sorára való dupla kattintással. Ha volt korábbi kijelölés, akkor az-(ok) elveszítik kijelölt állapotukat. A dupla kattintás után a tervlap kijelölő ablak bezáródik, úgy hogy csak ez a lap lesz kijelölve.

A másolásra kijelölt tervlapokat a 'Tervrészlet hozzáfűzés:' panel alábbi része tartalmazza:

Amikor a 'Másolandó tervlapok kijelölése:' panelból a gombbal lépünk ki, akkor a rendszer a másolásra kijelölt tervlapokat laponként végig ellenőrzi, és megvizsgálja, hogy mely szereléshelyek, körvezetékek, sorkapocs típusok és különleges vezetékek találhatók ezeken a tervlapokon. Az ellenőrzés után a 'A másolt tervlapokhoz tartozó szereléshelyek átirányítása: csoportban lévő szereléshely lista a másolandó lapokon található szereléshelyeknek megfelelően aktualizálódik.

A keresés után elvégzi a talált elemek összevetését is az aktuális mező áramút tervén található elemekkel. Ha talál azonos lista elemet, akkor ezen elemek a másoláskor nem lesznek újra felvéve a listára. Ha nincs megfelelő elem, akkor azon listaelemeket az 'Átirányítás -> ' lista oszlopban 'Új szereléshely', 'Új körvezeték', 'Új sorkapocs' vagy 'Új vezeték' megjelölést kap.

Ha a tervlap kijelölés során nem jelölünk ki egyetlen tervlapot sem, akkor a tervrészlet hozzáfűzés számára nincs végrehajtható feladat, és így a funkció érvénytelen lesz!

Szereléshelyek átirányítása

A másolásra kijelölt tervlapokon található szereléshelyek listáját a 'Tervrészlet hozzáfűzés:' panel alábbi része tartalmazza:

A listán mindig van szereléshely, ha legalább egy tervlap ki van jelölve másolásra. Ekkor gomb érvényes, és megnyomásával a szereléshely lista kijelölt helye megjelölhető, hogy az aktuális áramút terv mely szereléshelyével legyen a másolás után azonos.

A kijelölt szereléshely átírányítását elvégezhetjük még a következő módon is:

A szereléshely átirányítását elindíthatjuk az átirányítani kívánt szereléshely lista sorára az egér bal oldali gombjával való dupla kattintással.

A szereléshely átirányítását elindíthatjuk a lista soron végzett jobb oldali egér gomb felengedésre előbukkanó lebegő menü használatával.

Ekkor a lebegő menűben a 'Szereléshely átirányításához' végrehajtásához válasszuk a 'Szereléshely átirányítása /Ins, Dupla' menüpontot.

'Insert'

A kijelölt szereléshely átirányítását elindíthatjuk a billentyűzet 'Insert' gombjának megnyomásával is.

A szereléshely listán az 'Átirányítás ->' oszlopban a jelölések értelmezése a következő:

	- A szereléshely minden azonosítójával megegyezik az aktuális mező egyik szereléshelyével. A terv részlet másolása során minden elem, amely ezen a szereléshelyen volt, ezen a '+M' szereléshelyen marad továbbra is! A másolás után a sorkapocs léc tervjelek a cél áramút tervben a '+M' szereléshelyhez megadott tervjelek lesznek, ha panelos a szereléshely, akkor a paneljelek is e szerint változnak. Azaz másolás után minden elem a cél áramút tervben a '+M' szereléshelyhez lesz rendelve, így ennek a tulajdonságait veszik fel. Ha eltérés található a sorkapocs kezdő sorszámokban, akkor, ha megmaradó sorkapocs sorszám van, akkor az eltérésnek megfelelően változni fognak a sorkapocs sorszámok ezen a szereléshelyen. Másolás után a '+M' szereléshelyen a másolás előtt korábban már ott található elemek és a másolt lapokon a '+M' szereléshelyen található elemek összessége lesz!
	- A szereléshely alfanumerikus azonosítója megegyezik az aktuális mező egyik szereléshelyével, de nem ugyan ahhoz a mezőhöz vannak rendelve. Erre utal a !!!(=00BBA+PLC) megjegyzés. Továbbá a szereléshely elnevezés megadásában is eltérés mutatkozik! Ennek ellenére a terv részlet másolása során minden elem, amely ezen a szereléshelyen volt, ezen a '+PLC' szereléshelyen marad továbbra is! (Az eredeti szereléshelyhez képest megváltozik a mező, amelyhez az elemek rendelve voltak, mert a cél áramút tervben a '+PLC' szereléshely a =00BBA mezőhöz van rendelve. A másolás után a sorkapocs léc tervjelek a cél áramút tervben a '+PLC' szereléshelyhez megadott tervjelek lesznek, ha panelos a szereléshely, akkor a paneljelek is e szerint változnak. Azaz másolás után minden elem a cél áramút tervben a '+PLC' szereléshelyhez lesz rendelve, így ennek a tulajdonságait veszik fel. Ha eltérés található a sorkapocs kezdő sorszámokban, akkor, ha megmaradó sorkapocs sorszám van, akkor az eltérésnek megfelelően változni fognak a sorkapocs sorszámok ezen a szereléshelyen. Másolás után a '+PLC' szereléshelyen a másolás előtt korábban már ott található elemek és a másolt lapokon a '+PLC' szereléshelyen található elemek összessége lesz!
	- A '+FRV' szereléshely nem található a cél áramút tervben. Másolás során ez a szereléshely is másolásra kerül minden tulajdonságával. (sorkapocs tervjelek, ha panelos a panel jelek, sorkapocs kezdő sorszámok is). Bővül a szereléshely lista! Így minden ezen a szereléshelyen található elem változatlan lesz a szereléshely tulajdonságaival kapcsolatban. Másolás után a '+FRV' szereléshelyen csak a másolt lapokon található elemek lesznek!
	- Az '+NE01 Főelosztó' szereléshelyen található elemek mind a cél áramút tervben már megadott '+03GS02 Motoros fogyasztói leágazás' szereléshelyre kerülnek. Minden a szereléshelyhez tartozó tulajdonságuk a szerint változik meg, hogy a két szereléshely tulajdonságai mennyiben térnek el egymástól. (Sorkapocs tervjelek, panel jelek, sorkapocs kezdő sorszámok). Másolás után a '+03GS02' szereléshelyen a másolás előtt korábban már ott található elemek és a másolt lapokon a '+NE01' szereléshelyen található elemek összessége lesz! A másolás után nem lesz '+NE01' szereléshelyen a tervben! Ha csak korábban nem volt, de a másolandó tervlapok elemeit nem oda akartuk elhelyezni!

Ha a kijelölt szereléshely átirányított egy másik szereléshelybe, akkor az átirányítást megszüntethetjük a következő módokon:

A gomb érvényes, ha a kijelölt szereléshely átirányított, megnyomásával a kijelölt szereléshely átirányítása megszűnik.

Ha a kijelölt szereléshely átirányított, akkor az átirányítását megszüntethetjük a lista soron végzett jobb oldali egér gomb felengedésre előbukkanó lebegő menü használatával.

Ekkor a lebegő menűben válasszuk a 'Átírányítás visszavonása /Del' menüpontot.

'Delete'

Ha a kijelölt szereléshely átirányított egy másik szereléshelybe, akkor a billentyűzet 'Delete' gombjának megnyomásával megszüntethetjük az átirányítást.

Valamennyi átirányított szereléshely átirányítást megszüntethetjük a következő módokon:

Ha van átirányított szereléshely, akkor valamennyi átirányítását megszüntethetjük a bármely lista soron végzett jobb oldali egér gomb felengedésre előbukkanó lebegő menü használatával.

Ekkor a lebegő menűben válasszuk a 'Minden átírányítás visszavonása' menüpontot.

Körvezetékek átirányítása

A másolásra kijelölt tervlapokon található körvezetékeket a funkcióval hívható 'A másolt tervlapokhoz tartozó körvezetékek átirányítása:' panelen találjuk meg. Itt végezhetjük el a körvezeték átirányítás kijelöléseket.

A listán akkor van körvezeték, ha a kijelölt tervlapokon van legalább egy körvezeték elhelyezve. Ekkor gomb érvényes, és megnyomásával a körvezeték lista kijelölt körvezetéke megjelölhető, hogy az aktuális áramút terv mely körvezetékével legyen a másolás után azonos.

A kijelölt körvezeték átírányítását elvégezhetjük még a következő módon is:

A körvezeték átirányítását elindíthatjuk az átirányítani kívánt körvezeték lista sorára az egér bal oldali gombjával való dupla kattintással.

A körvezeték átirányítását elindíthatjuk a lista soron végzett jobb oldali egér gomb felengedésre előbukkanó lebegő menü használatával.

Ekkor a lebegő menűben a 'Körvezeték átirányításához' végrehajtásához válasszuk a 'Körvezeték átirányítása /Ins, Dupla' menüpontot.

'Insert'

A kijelölt körvezeték átirányítását elindíthatjuk a billentyűzet 'Insert' gombjának megnyomásával is.

A körvezeték listán az 'Átirányítás ->' oszlopban a jelölések értelmezése a következő:

	- A '+24V' körvezeték megtalálható a másolandó tervlapokon. Ez a körvezeték azonos elnevezéssel megtalálható a cél áramút tervben is. Másolás után a '+24V' körvezetéken a másolás előtti elemek és a másolt tervlapokon lévő elemek lesznek!
	- Az 'N' körvezeték megtalálható a másolandó tervlapokon. Ez az 'N' körvezeték eltérő elnevezéssel megtalálható a cél áramút tervben is. Másolás után az 'N' körvezeték elnevezése a cél áramút tervben nem változik. A körvezetéken a másolás előtti elemek és a másolt tervlapokon lévő elemek lesznek! (Gyakorlatilag azonos az 1. esettel, csak figyelmeztetés van az elnevezés eltérésre!)
	- Az 'LP Jelzőlámpa' körvezeték nem található a cél áramút terv. Körvezeték listáján. Másolás során a cél áramút terv körvezeték listája bővül az 'LP Jelzőlámpa' körvezetékkel, melyez csak a másolt tervlapon található elemek kapcsolódnak.
	- Az 'LP Jelzőlámpa' körvezeték nem található a cél áramút terv. Körvezeték listáján. Másolás során a cél áramút terv körvezeték listája bővül az 'LP Jelzőlámpa' körvezetékkel, melyez csak a másolt tervlapon található elemek kapcsolódnak!

Ha a kijelölt körvezeték átirányított egy másik körvezetékbe, akkor az átirányítást megszüntethetjük a következő módokon:

A gomb érvényes, ha a kijelölt körvezeték átirányított, megnyomásával a kijelölt körvezeték átirányítása megszűnik.

Ha a kijelölt körvezeték átirányított, akkor az átirányítását megszüntethetjük a lista soron végzett jobb oldali egér gomb felengedésre előbukkanó lebegő menü használatával.

Ekkor a lebegő menűben válasszuk a 'Átírányítás visszavonása /Del' menüpontot.

'Delete'

Ha a kijelölt körvezeték átirányított egy másik körvezetékbe, akkor a billentyűzet 'Delete' gombjának megnyomásával megszüntethetjük az átirányítást.

Valamennyi átirányított körvezeték átirányítást megszüntethetjük a következő módokon:

Ha van átirányított körvezeték, akkor valamennyi átirányítását megszüntethetjük a bármely lista soron végzett jobb oldali egér gomb felengedésre előbukkanó lebegő menü használatával.

Ekkor a lebegő menűben válasszuk a 'Minden átírányítás visszavonása' menüpontot.

Sorkapocs típusok átirányítása

A másolásra kijelölt tervlapokon található sorkapcsokat a funkcióval hívható 'A másolt tervlapokhoz tartozó sorkapocs típusok átirányítása:' panelen találjuk meg. Itt végezhetjük el a sorkapocs átirányítás kijelöléseket.

A listán akkor van sorkapocs, ha a kijelölt tervlapokon van legalább egy sorkapocs. Ekkor gomb érvényes, és megnyomásával a sorkapocs lista kijelölt sorkapcsa megjelölhető, hogy az aktuális áramút terv mely sorkapocs típusával legyen a másolás után azonos.

A kijelölt sorkapocs átírányítását elvégezhetjük még a következő módon is:

A sorkapocs átirányítását elindíthatjuk az átirányítani kívánt sorkapocs lista sorára az egér bal oldali gombjával való dupla kattintással.

A sorkapocs átirányítását elindíthatjuk a lista soron végzett jobb oldali egér gomb felengedésre előbukkanó lebegő menü használatával.

Ekkor a lebegő menűben a 'Sorkapocs átirányításához' végrehajtásához válasszuk a 'Sorkapocs átirányítása /Ins, Dupla' menüpontot.

'Insert'

A kijelölt sorkapocs átirányítását elindíthatjuk a billentyűzet 'Insert' gombjának megnyomásával is.

A sorkapocs listán az 'Átirányítás ->' oszlopban a jelölések értelmezése a következő:

	- A 'Normál WDU2.5 102000 WEM' sorkapocs típus azonosan megtalálható a cél áramút tervben. Másolás után ezen sorkapcsok típusa, funkciója nem változik!
	- A 'Rövidzáró SAKT 2/35 010592' sorkapocs típus nem található a cél áramút tervben. Másolás során ezzel a sorkapocs típussal bővül a cél áramút terv sorkapocs listája, A másolás után ezen sorkapcsok típusa, funkciója nem változik!
	- A 'Normál WDU16 102040 WEM' sorkapocs típus átirányított a cél áramút tervben már megadott "Normál WDU2.5 102000 WEM" sorkapocs típusba. Másolás után a másolt tervlapokon található minden ilyen típusú sorkapocs az átirányítással megadott sorkapocs funkcióját és típusát veszi fel!

Ha a kijelölt sorkapocs átirányított egy másik sorkapocsba, akkor az átirányítást megszüntethetjük a következő módokon:

A gomb érvényes, ha a kijelölt sorkapocs átirányított, megnyomásával a kijelölt sorkapocs átirányítása megszűnik.

Ha a kijelölt sorkapocs átirányított, akkor az átirányítását megszüntethetjük a lista soron végzett jobb oldali egér gomb felengedésre előbukkanó lebegő menü használatával.

Ekkor a lebegő menűben válasszuk a 'Átírányítás visszavonása /Del' menüpontot.

'Delete'

Ha a kijelölt sorkapocs átirányított egy másik sorkapocsba, akkor a billentyűzet 'Delete' gombjának megnyomásával megszüntethetjük az átirányítást.

Valamennyi átirányított sorkapocs átirányítást megszüntethetjük a következő módokon:

Ha van átirányított sorkapocs, akkor valamennyi átirányítását megszüntethetjük a bármely lista soron végzett jobb oldali egér gomb felengedésre előbukkanó lebegő menü használatával.

Ekkor a lebegő menűben válasszuk a 'Minden átírányítás visszavonása' menüpontot.

Különleges vezeték típusok átirányítása

A másolásra kijelölt tervlapokon található különleges vezetékek a funkcióval hívható 'A másolt tervlapokhoz tartozó különleges vezetékek átirányítása:' panelen találjuk meg. Itt végezhetjük el a különleges vezeték átirányítás kijelöléseket.

A listán akkor van vezeték, ha a kijelölt tervlapokon van legalább egy vezeték, amely nem az alapértelmezés szerinti vezeték/kábel kapcsolat. Ekkor gomb érvényes, és megnyomásával a vezeték lista kijelölt vezetéke megjelölhető, hogy az aktuális áramút terv mely vezetékével legyen a másolás után azonos.

A kijelölt különleges vezeték átírányítását elvégezhetjük még a következő módon is:

A különleges vezeték átirányítását elindíthatjuk az átirányítani kívánt különleges vezeték lista sorára az egér bal oldali gombjával való dupla kattintással.

A különleges vezeték átirányítását elindíthatjuk a lista soron végzett jobb oldali egér gomb felengedésre előbukkanó lebegő menü használatával.

Ekkor a lebegő menűben a 'Különleges vezeték átirányításához' végrehajtásához válasszuk a 'Vezeték átirányítása /Ins, Dupla' menüpontot.

'Insert'

A kijelölt különleges vezeték átirányítását elindíthatjuk a billentyűzet 'Insert' gombjának megnyomásával is.

A különleges vezetékek listán az 'Átirányítás ->' oszlopban a jelölések értelmezése a következő:

	- A 'Cu 6mm2 /kék' vezetéknév azonosan megtalálható a cél áramút tervben. Másolás után ezen vezetékek jellege felveszi a cél adatbázisban ezen a néven tárolt vezeték adatait! Az összehasonlítás csak a vezeték név alapján történik. A további paraméterek, mint áramút terven való megjelenítés vonaljellege, és minden más paramétere ettől még eltérhet! A másolás után a másolt vezeték felveszi a cél adatbázisban azonos vezetéknévvel szereplő vezeték paramétereit!
	- A 'Cu 25mm2 /fekete' vezetéknév nem található meg a cél áramút tervben. Másolás során ezzel a vezeték típussal bővül a cél áramút terv vezeték lista állománya. A másolt vezeték így mindenben megtartja korábbi paramétereit!
	- A 'Cu 16mm2 / fekete' vezeték átirányított a cél áramút terv 'Cu 16mm2 (fekete)' vezeték típusába. A Másolás során ezen vezetékek felveszi a cél adatbázisban az átirányításban kijelölt vezeték összes tulajdonságát! A másolás után nem lesz a cél áramút terv vezeték listáján 'Cu 16mm2 / fekete' tulajdonságú vezeték, ha csak korábban nem volt!

Ha a kijelölt különleges vezeték átirányított egy másik különleges vezetékbe, akkor az átirányítást megszüntethetjük a következő módokon:

A gomb érvényes, ha a kijelölt különleges vezeték átirányított, megnyomásával a kijelölt különleges vezeték átirányítása megszűnik.

Ha a kijelölt különleges vezeték átirányított, akkor az átirányítását megszüntethetjük a lista soron végzett jobb oldali egér gomb felengedésre előbukkanó lebegő menü használatával.

Ekkor a lebegő menűben válasszuk a 'Átírányítás visszavonása /Del' menüpontot.

'Delete'

Ha a kijelölt különleges vezeték átirányított egy másik különleges vezetékbe, akkor a billentyűzet 'Delete' gombjának megnyomásával megszüntethetjük az átirányítást.

Valamennyi átirányított különleges vezeték átirányítást megszüntethetjük a következő módokon:

Ha van átirányított különleges vezeték, akkor valamennyi átirányítását megszüntethetjük a bármely lista soron végzett jobb oldali egér gomb felengedésre előbukkanó lebegő menü használatával.

Ekkor a lebegő menűben válasszuk a 'Minden átírányítás visszavonása' menüpontot.

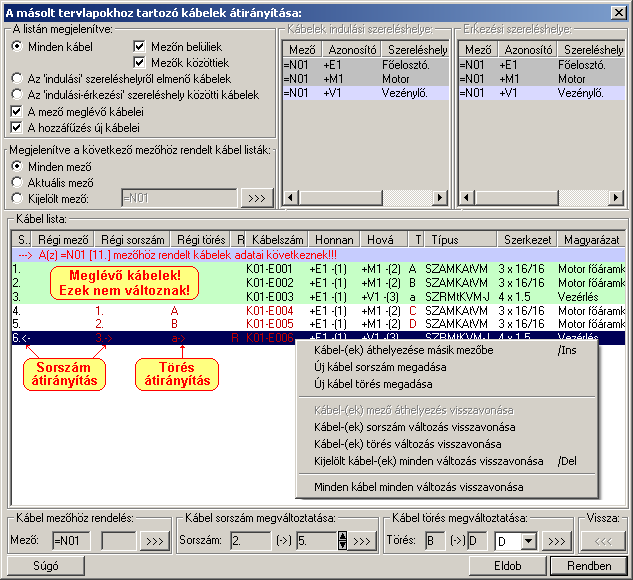

Kábelek átirányítása

A másolásra kijelölt tervlapokon található kábel, akkor a kábelek adatai is másolásra kerülnek. A kábel valamennyi jellemzője változatlan marad, kivéve a sorszámát, akkor, ha a tervben már van ugyanilyen sorszámú kábel. Ha az aktuális tervből másulunk részeltet, akkor ez mindig igaz, ezért, ekkor a kábel sorszáma mindig megváltozik. A sorszám akkor is meg fog változni, ha a kábel átirányítása során mi adunk meg új kábel sorszámot.

Teháét, ha másolásra kijelölt tervlapokon található kábel, akkor ezeket a funkcióval hívható 'A másolt tervlapokhoz tartozó kábelek átirányítása:' panelen találjuk meg. Itt áttekinthetjük a másolt tervlapokon található kábeleket, és ha kívánjuk, akkor más mezőhöz rendelhetjük, új sorszámot, vagy törést adhatunk meg nekik.

A listán mindig van kábel, ha a a tervben már van kábel megadva. A terv meglévő kábelei a listán világos zöld alapon jelennek meg. Ezeknek a kábeleknek semmilyen adatát itt nem lehet megváltoztatni! A sorszámuk akkor sem változik meg, ha az nem rögzített, és a másolásra kijelölt kábelek közt van ilyen sorszámú kábel. Ezen a kábellistán fehér alapon fognak megjelenni a másolásra kijelölt tervlapokon található kábelek.

A listát szűrhetjük a következő szempontok szerint

A kábelek mezőben elfoglalt helye szerint:

Minden kábel:

Ebben az esetben a mező minden mezőhöz rendelt kábellista elemei megjelennek. Ezen belül szabályozhatjuk a listát a szerint, hogy:

	Mezőn belüliek:	Azon kábelek jelennek meg, amelyek csak az aktuális mező szereléshelyei között vannak szerelve. Csak akkor érvényes, ha a 'Minden kábel' megjelenítése van bekapcsolva.
	Mezők közöttiek:	Azon kábelek jelennek meg, amelyek átmennek más mező szereléshelyeire. Csak akkor érvényes, ha a 'Minden kábel' megjelenítése van bekapcsolva.

	Az 'indulási' szereléshelyről elmenő kábelek:
	Ez a szűrő mező egy kiválasztott szereléshelyéről induló valamennyi kábel megjelenítését kapcsolja be. Ha ezt a szűrőt kapcsoljuk be, akkor érvényes lesz a 'Kábelek indulási szereléshelye:' lista. A kábel listán csak az itt kiválasztott szereléshelyről induló kábelek jelennek meg:

Az 'indulási - érkezési' szereléshelyről közötti kábelek:

Ez a szűrő mező egy kiválasztott szereléshely és egy beállított érkezési szereléshely közötti valamennyi kábel megjelenítését kapcsolja be. Ha ezt a szűrőt kapcsoljuk be, akkor érvényes lesz a 'Kábelek indulási szereléshelye:' lista és az 'Érkezési szereléshelye:'. A kábel listán csak az indulási és az érkezési szereléshelyek közötti kábelek jelennek meg.

	A mező megkévő kábelei:
	Ebben az esetben a mezőben már megadott kábelek megjelennek a listán. Ezek világos zöld alapon jelennek meg, és a művelet során nem változtathatják meg a sorszámukat és törésüket. Akkor sem, ha azok nem rögzítettek.

	A hozzáfűzés új kábelei:
	Ebben az esetben jelennek meg a hozzáfűzésre kijelölt tervlapokon található kábelek. Ezek a kábelek adódnak hozzá a mező kábeleihez.

Megjelenítve a következő mezőhöz rendelt kábel listák:

	Minden mező:
	A kábel listán a mezőben lévő összes mezőhöz rendelt kábellista elemei megjelennek a fenti szűrök szerint. Ekkor az egyes mezőkhöz rendelt kábeleket a listán a következő elválasztó sorok jelzik:

	Aktuális mező:
	A kábel listán csak az aktuálisan tervezett mezőhöz rendelt kábellista elemei jelennek meg a fenti szűrök szerint. Ekkor a kábel listán nincs mezőlista elválasztó jel.

	Kijelölt mező:
	A kábel listán csak a mező listán kijelölt mezőhöz rendelt kábellista elemei jelennek meg a fenti szűrök szerint. Ekkor a kábel listán nincs mezőlista elválasztó jel. A mező kijelölés a Mező kijelölése gomb megnyomásával történik. Ebben az esetben a mező kijelölés során a kiválasztó ablakban csak azok a mezők jelennek meg, amelyekhez van is kábel rendelve!

A másolt kábelek átirányítása másik mezőbe, kijelölt sorszáma, vagy törésbe

Az átirányítás műveleteit egyszerre több kábelen is végrehajthatjuk a sorszám és törés kijelölést kivéve.

			Egy kábelt jelölhetünk ki, ha az egérrel a kijelölendő kábel sorára kattintunk. Ebben az esetben a korábbi kijelölések törlődnek!
			Több kábelt jelölhetünk ki egymásután, ha az egérrel a kijelölendő kábel sorára való kattintással egy időben nyomva tartjuk a 'Ctrl' billentyű gombot is!
			A kábel lista egy tartományát jelölhetjük ki, ha az egérrel a kijelölendő kábel sorára való kattintással egy időben nyomva tartjuk a 'Shift' billentyű gombot is! Ekkor az előző egér kattintás és a legutolsó egér kattintás közötti kábelek lesznek egyszerre kijelölve!

Kábel mezőhöz rendelés

A másolásra kerülő kábelt a funkció segítségével másik mezőlistához rendelhetjük. A mező kijelölés a Mező kijelölése gomb megnyomásával történik. Ebben az esetben a mező kijelölés során valamennyi válastható mező megjelennik. Azaz azok, amelyekhez van szereléshely rendelve.

Ha egy kábelt átirányítunk, és korábban volt sorszám és, vagy törés átirányítása, akkor ezek a mező átirányítás során törlődnek! Ha ez az új mezőlistán is szükséges, akkor azokat újra meg kell adni.

A 'Kábel mezőhöz rendelés' elvégezhető a lista ablakban is a listasorban az 'Régi mező' hasábban elvégzett dupla egér kattintással is.

'Insert'

A 'Kábel mezőhöz rendelés' elvégezhető a billentyűzet 'Insert' gombjának megnyomásával is.

A 'Kábel mezőhöz rendelés' átirányítását elindíthatjuk a lista soron végzett jobb oldali egér gomb felengedésre előbukkanó lebegő menü használatával.

Ekkor a lebegő menűben a végrehajtásához válasszuk a 'Kábel-(ek) áthelezése másik mezőbe /Ins' menüpontot.

Előfordulhat, hogy a rendszer automatikus átirányítást ad egy kábelnek, ha az olyan mezőlistához kerülne hozzárendelésre, amelyhez nincs szereléshely rendelve.

Kábel sorszám megváltoztatása

A másolás során kábelnek a funkció segítségével egy meghatározott sorszámot jelölhetünk ki.

A sorszám kijelölését megtehetjük egyesével történő fel/le léptetéssel, vagy a nyomógomb mögötti kábelsorszám panelon, ahol a kábellista meglévő elemeinek a részletes listáját láthatjuk. A lista igény szerint szűkíthető/bővíhető a választás megkönnyítésére.

Az egyesével történő fel/le léptetéssel csak olyan sorszámt tudunk kijelölni, amely biztosan nem foglalt. Ezért a léptetés során a sorszám többetis ugarhat egynél, mert átlépi a foglalt sorszámokat. Foglaltnak tekintjük a mező meglévő kábeleinek sorszámát, és a masolásra kijelölt kábelek közül azoknak a sorszámát, amelynek a sorszáma ezzel a funkcióval van kijelölve!

Ha a nyomógomb mögötti 'Kábel sorszám megadás:' panelon jelöljük ki az új kábelsorszámot, és a kijelölt kábelsorszám már foglalt egy másik másolandó kábel által, akkor a következő hibaüzenet szerint járhatunk el:

Ekkor eljárhatunk úgy is, hogy a másik kábel kijelölt sorszámát töröljük, és ennek a kábelnek adjuk ezt a sorszámot.

Ha a kijelölt kábelsorszám a mező meglévő kábeléval foglalt, akkor hibajelzés van, de választási lehetőségünk nincs. Ezt a választott sorszámot nem adhatjuk a másolandó kábelnek.

Ha a másolandó kábelnek egy meghatározott sorszámot adunk, akkor a kábelnek a sorszáma másolás után rögzített lesz. Akkor is, ha korábban nem volt a sorszám rögzítve.

A 'Kábel sorszám megváltoztatása' elvégezhető a lista ablakban is a listasorban az 'Régi sorszám', vagy a 'Sorszám' hasábban elvégzett dupla egér kattintással is.

A 'Kábel sorszám megváltoztatása' funkciót végrehajthatjuk a lista soron végzett jobb oldali egér gomb felengedésre előbukkanó lebegő menü használatával.

Ekkor a lebegő menűben a végrehajtásához válasszuk a 'Új kábel sorszám megadása' menüpontot.

Nem lehet kábel sorszám kijelölést megadni, ha a A kábel sorszám rögzítése törlődik kapcsoló be van kapcsolva. Ilyen esetben minden kábel, amely a másolt lapokon van elveszíti a sorszámát. Így értelmetlen a kijelölés. Ekkor a funkció szerszámai érvénytelenek.

Kábel törés megváltoztatása

A másolás során kábelnek a funkció segítségével egy meghatározott törést jelölhetünk ki.

Ha a nyomógomb mögötti 'Kábel törés megváltoztatása:' panelon jelöljük ki az új kábelsorszámot, és a kijelölt kábelsorszám már foglalt egy másik másolandó kábel által, akkor a következő hibaüzenet szerint járhatunk el:

Ekkor eljárhatunk úgy is, hogy a másik kábel kijelölt törését töröljük, és ennek a kábelnek adjuk ezt a törést.

Ha a kijelölt kábel törés a mező meglévő kábeléval foglalt, akkor hibajelzés van, de választási lehetőségünk nincs. Ezt a választott törést nem adhatjuk a másolandó kábelnek.

A 'Kábel törés megváltoztatása' elvégezhető a lista ablakban is a listasorban az 'Régi törés', vagy a 'Törés' hasábban elvégzett dupla egér kattintással is.

A 'Kábel törés megváltoztatása' funkciót végrehajthatjuk a lista soron végzett jobb oldali egér gomb felengedésre előbukkanó lebegő menü használatával.

Ekkor a lebegő menűben a végrehajtásához válasszuk a 'Új kábel törés megadása' menüpontot.

Ha a másolandó kábelnek egy meghatározott törést adunk, akkor a kábelnek a törése másolás után rögzített lesz. Akkor is, ha korábban nem volt a törés rögzítve.

Nem lehet kábel törés kijelölést megadni, ha a A kábel törés kijelölése törlődik kapcsoló be van kapcsolva. Ilyen esetben minden kábel, amely a másolt lapokon van elveszíti a törés kijelölést. Ekkor a funkció szerszámai érvénytelenek.

Átirányítások visszavonása

A funkció akkor érvényes, ha a kijelölt másolandó kábelnek, vagy kábeleknek adtunk meg mező, sorszám vagy törés átirányítást. Megnyomásával a kijelölt másolandó kábel valamennyi átirányítása törlődik.

Az átirányítás kijelöléseket még az alábbi lehetőségek segítségével vonhatjuk vissza:

'Delete'

A kijelölt kábel, vagy kábelek mező, sorszám vagy törés átirányítását megszüntethetjük a billentyűzet 'Delete' gombjának megnyomásával is.

A kábelek átirányítás kijelölölését visszavonhatjuk a lista soron végzett jobb oldali egér gomb felengedésre előbukkanó lebegő menü használatával. Ekkor a kijelölt kábelek átirányításától függően az alábbi visszavonásokat tehetjük:

Ha a kijelölt kábelek mező átirányítását akarjuk visszavonni, akkor a lebegő menűben a végrehajtásához válasszuk a 'Kábel-(ek) mező áthelyezés visszavonása' menüpontot.

Ha a kijelölt kábelek sorszám kijelölését akarjuk visszavonni, akkor a lebegő menűben a végrehajtásához válasszuk a 'Kábel-(ek) sorszám változás visszavonása' menüpontot.

Ha a kijelölt kábelek törés kijelölését akarjuk visszavonni, akkor a lebegő menűben a végrehajtásához válasszuk a 'Kábel-(ek) törés változás visszavonása' menüpontot.

Ha a kijelölt kábelek bármilyen átirányítás kijelölését akarjuk visszavonni, akkor a lebegő menűben a végrehajtásához válasszuk a 'Kijelölt kábel-(ek) minden változás visszavonása /Del' menüpontot.

Ha valamennyi kábel valamennyi átirányítás kijelölését akarjuk visszavonni, akkor a lebegő menűben a végrehajtásához válasszuk a 'Minden kábel minden változás visszavonása' menüpontot.

	Kilépés a kábelek átirányítása funkcióból a kijelölések mentése nélkül. Minden itt elvégzett módosítás eldobásra kerül.
	Kilépés a kábelek átirányítása funkcióból az átirányítás kijelölések mentésével.

A másoláshoz tartozó beállítások elvégzése

A csoportban a másolás végrehajtásának módját állíthatjuk be.

Beállíthatjuk, hogy a másolásra kijelölt tervlapok a cél áramút tervben hová kerüljenek:

A másolt tervlapok hozzáfűzése az utolsó tervlap után

	Ebben a beállításban a másolt tervlapok az áramút terv végére kerülnek folytonosan.

A másolt tervlapok beszúrása az aktuális tervlap elé

	Ebben a beállításban a másolt tervlapok az áramút terv aktuális tervlapja elé kerülnek. Ekkor a másolás megkezdése előtt a rendszer annyi üres tervlapot szúr be az áramút tervbe, amennyi tervlap másolásra kijelölt. Az áramút terven belüli lapkapcsolatok átvezetését elvégzi a rendszer.

A következő két kapcsolóval a másolt tervlapokon található készülékek tervjeleinek kialakítását szabályozhatjuk.

A készülék megtartja a tervjelét, ha nincs már azonos

	Bekapcsolt állapotában a készülék tervjele mindaddig nem változik meg, amíg a cél áramút terven nincs vele azonos tervjelű készülék. A következő kapcsoló szabályozza, hogy mezőnként, vagy szereléshelyenként ellenőrizze a rendszer a tervjel azonosságot.

A készülék tervjelek szereléshelyenként ismétlődnek

	Bekapcsolt állapotában a készülékek tervjelei szereléshelyenként azonosak lehetnek. (Két egymás utáni másolás során, ha valamelyik esetén a szereléshelyet átirányítjuk, akkor, ha a fenti és ez az opció is bekapcsolt, akkor a készülékek megtartják tervjelüket!)

A következő három kapcsolóval a másolt tervlapokon található kábelek másolás utáni tulajdonságainak megtartását szabályozhatjuk.

A kábel sorszám rögzítése törlődik

	Bekapcsolt állapotában a rögzített kábel sorszámok törlődnek a másolás során. Ebben az esetben a Kábelek átírányítása részben a Kábel sorszám megváltoztatása funkciók érvénytelenek, mert ilyen esetben nincs értelme kijelölt sorszám megadásának!

A kábel törés kijelölése törlődik

	Bekapcsolt állapotában a rögzített kábel törések törlődnek a másolás során. Ebben az esetben a Kábelek átírányítása részben a Kábel törés megváltoztatása funkciók érvénytelenek, mert ilyen esetben nincs értelme kijelölt törés megadásának!

A kábel érszám kijelölése törlődik

	Bekapcsolt állapotában a kijelölt kábel érszámok törlődnek a másolás során.

Ugyanazon tervrészlet többszöri másolása esetén figyeljünk rá, hogy a későbbi többszörös sorszám - törés - és érszám rögzítéseket a másolás során ezen kapcsolók bekapcsolásával feloldjuk, mert kábel elemzés után kábel erenként egyenként kell végrehajtanunk! Az hogy mely tulajdonság tartható meg többszörös tervrészlet másolásakor, erősen függ attól, hogy vannak-e és milyen szereléshely átirányítások.

A következő két kapcsolóval a másolt tervlapokon található sorkapcsok másolás utáni tulajdonságainak megtartását szabályozhatjuk.

A sorkapocs sorszám rögzítése törlődik

	Bekapcsolt állapotában a rögzített sorkapocs sorszámok törlődnek a másolás során.

A sorkapocs sorszám prioritása törlődik

	Bekapcsolt állapotában a sorkapocs sorszám prioritások törlődnek a másolás során.

Ugyanazon tervrészlet többszöri másolása esetén figyeljünk rá, hogy a későbbi többszörös sorszám rögzítéseket és prioritások a másolás során ezen kapcsolók bekapcsolásával feloldjuk, mert a sorkapocs elemzés után sorkapcsokként egyenként kell végrehajtanunk! Az hogy mely tulajdonság tartható meg többszörös tervrészlet másolásakor, erősen függ attól, hogy vannak-e és milyen szereléshely átirányítások.

A tervlapok hozzáfűzésnek végrehajtása

Amikor a tervrészlet hozzáfűzéshez minden beállítást elvégeztünk, akkor a gomb megnyomásával elvégezhetjük a tervlapok hozzáfűzését az áramút tervhez.

A fenti végrehajtási feladat összesítőn a hozzáfűzésre kijelölt lapokon található szereléshelyek, készülékek, körvezetékek, sorkapocs típusok és különleges vezetékek darabszámát jelzi a rendszer. Ezen belül megmutatja a rendszer, hogy ezek közül hány darab lesz új a tervben. Ha a már meglévő elemek és az új elemek a hozzáfűzés eredményeként már nem férnek el a terven, akkor azt a rendszer piros színnel jelzi. Ekkor a hozzáfűzési folyamatot nem is lehet elvégezni!

Szereléshelyek száma:

	A hozzáfűzésre kijelölt tervlapokon található szereléshelyek száma.

-ebből új szereléshely:

	A hozzáfűzésre kijelölt tervlapokon található azon szereléshelyek száma, amelyek a terv eddigi szereléshelyek egyikével sem azonos, és nincs is átirányítva másik szereléshelyre.

-A terven már meglévő szereléshelyek

	A terv eddig tervlapjain található azon szereléshelyek száma, amelyek a terv eddigi szereléshelyek egyikével sem azonos, és nincs is átirányítva másik szereléshelyre. (csak akkor jelenik meg, ha a következő hibajelzés is van!) (Saját mezőből való másolás során ez nem jelenik meg!)

-Nem lehet minden szereléshelyet bejegyezni!!!

A terv eddig tervlapjain található azon szereléshelyek és az újonnan bejegyezendő szerelési helyek szám száma nagyobb, mint amennyit a rendszer kezelni képes, akkor ez a hibajelzés jelenik meg. Ekkor az összemásolás nem hajtható végre! (Saját mezőből való másolás során ilyen hiba nem állhat elő!)

Ha a forrás tervlapok egy másik létesítményből vannak kijelölve, akkor az alábbi visszjelzések is lehetségesek:

Készülékek száma:

	A hozzáfűzésre kijelölt tervlapokon található készülékek száma.

-ebből típus nélkülire alakítandó: [Létesítmény adatbázis]

A hozzáfűzésre kijelölt tervlapokon található azon készülékek száma, amelyek a "Létesítmény" adatbázisból való, de valamennyi szimból eleme a Minősített szimbólum adatbázis eleme. Ezeknek a készülékeknek a másolása csak úgy lehetséges, hogy a "Létesítmény" adatbázistól elszakítva típus néküli készülékekké válnak. A másolás ezzel a korlátozással végrehajtható.

-ebből nem másolható [Létesítmény szimbólumot tartalmaz]:

	A hozzáfűzésre kijelölt tervlapokon található azon készülékek száma, amelyek a "Létesítmény" adatbázisból való, és van olyan szimból eleme amely szintén a "Létesítmény" adatbázisból való. Így ezen készülékek nem másolhatók. A rendszer jelzése: Nem másolható [Létesítményi] készülék típus van! A másolás nem hajtható végre!

Azonosítatlan szimbólumok száma:

	A hozzáfűzésre kijelölt tervlapokon található azon szimbólumok száma, amelyek nincsnek készülékhez rendelve.

-ebből nem másolható [Létesítmény szimbólum]:

	A hozzáfűzésre kijelölt tervlapokon található azon szimbólumok száma, amelyek a "Létesítmény" adatbázisból való, és nincs készülékhez rendelve. A rendszer jelzése: Nem azonosított [Létesítményi] szimbólum van! A másolás nem hajtható végre!

Sorkapcsok száma:

	A hozzáfűzésre kijelölt tervlapokon található sorkapcsok száma.

-ebből típus nélkülire alakítandó: [Létesítmény adatbázis]

	A hozzáfűzésre kijelölt tervlapokon található azon sorkapocsok száma, amelyek a "Létesítmény" adatbázisból való, Ezeknek a sorkapocsoknak a másolása csak úgy lehetséges, hogy a "Létesítmény" adatbázistól elszakítva típus néküli sorkapcsokká válnak. A másolás ezzel a korlátozással végrehajtható.

Kábelek száma:

	A hozzáfűzésre kijelölt tervlapokon található kábelek száma.

-ebből típus nélkülire alakítandó: [Létesítmény adatbázis]

	A hozzáfűzésre kijelölt tervlapokon található azon kábelek száma, amelyek a "Létesítmény" adatbázisból való, Ezeknek a kábeleknek a másolása csak úgy lehetséges, hogy a "Létesítmény" adatbázistól elszakítva típus néküli kábelekké válnak. A másolás ezzel a korlátozással végrehajtható.

A feladat listán csak azok az adatsorok szerepelnek, amelyekhez nullánál nagyobb adat tartozik!

A további elemekre értelemszerűen hasonlóan jelennek meg az üzenetek.

Ha valamely áramköri elemnél túl sok elem lenne az összemásolás után, akkor csökkenteni kell az összemásolásra kijelölt tervlapok számát, vagy az egyes lista elemeket átirányítással meg kell feleltetni a már meglévő lista elemeknek! Lásd a következő műveleteket:

		Szereléshelyek átirányítása
		Körvezetékek átirányítása
		Sorkapocs típusok átirányítása
		Különleges vezeték típusok átirányítása

Válasz esetén a kijelölt tervrészlet hozzámásolása végrehajtódik.A módosítások nem vonhatók vissza! (Nincs Undo). A gomb csak akkor érvényes, ha nincs a kijelölésben hiba!

Ha kell, elvégzi a rendszer az üres lapok beszúrását, majd laponként végrehatja a másolást a rendszer a beállításoknak megfelelően. Ha ugyanazon tervrészletet többször is másolni akarjuk, akkor a végrehajtás után a funkcióba újra belépve, az esetleges átirányítások és új beállítások megadása után újra elvégezhetjük a másolást! A beállításokat a rendszer mindaddig megőrzi, míg ki nem lépünk az áramút tervező modulból!

'Végrehajtás közben grafikai megjelenítés'

A kapcsolóval beállítható, hogy végrehajtás közben a rendszer az aktuális tervlapot a képernyőre is rajzolja vagy sem. Ha bekapcsolt állapotú akkor a végrehajtás folyamat a képernyőn is követhető. Kikapcsolt állapotban a végrehajtási folyamat valamelyest gyorsabb lesz.

A gomb megnyomásával a folyamat megszakítható! De a folyamat megszakítása esetén számolnunk kell azzal, hogy a tervben készülék, kábel és sorkapocs nyílvántartások nem lesznek teljesek! Ha mégis ezt választjuk akkor ezután használjuk a Tervek automatikus kiértékelése modul Ellenőrzés funkcióját!

Ha a funkcióból így lépünk ki, akkor az itt elvégzett beállításokat a rendszer mindaddig megőrzi, míg ki nem lépünk az áramút tervező modulból! A tervrészlet másolás nem történik meg!

Válasz esetén a rendszer nem végezi el az összemásolást, visszalép a 'Tervrészlet hozzáfűzés:' funkcióba. A kijelölések érvényben maradnak.

Válasz esetén a rendszer nem végezi el az összemásolást, és kilép a 'Tervrészlet hozzáfűzés:' funkcióból. A jelenlegi beállítások elvesznek, de az összefűzésre kijelölt tervrészlet érvényes marad egy esetleges következő belépésig.

Kilépés a 'Tervlapok hozzáfűzés:' funkcióból

	Korlátozások/megjegyzések:
		A tervrészlet hozzáfűzése végrehajtása a létesítmény másik áramút tervéből csak akkor hajtható végre, ha a tervben felhasznált adatbázis elemek e létesítmény adatbázisban teljesen azonosan megtalálhatók! Ezt a Tervek automatikus kiértékelése modul Ellenőrzés funkcióval ellenőrizhetjük!
		A tervrészlet hozzáfűzése végrehajtása folyamat megszakítható ugyan, de a megszakítás pillanatáig végrehajtott változtatásokat a tervben a rendszer megőrzi. Ezeket csak az egyedi törlési funkciókkal lehet visszavonni!
		A tervrészlet hozzáfűzése végrehajtása folyamat megszakad, ha valamely áramköri elem csoport olyan sok új lista elemmel bővül, hogy az a meglévő elemekkel már együttesen meghaladja a rendszer korlátjait! Ekkor a folyamat hibajelzés mellett leáll! Az eddig elvégzett másolás megmarad az adatok között!
		A tervrészlet hozzáfűzése végrehajtása Mező amelyből az áramút tervlapokat másoljuk nem az aktuális mező, amelybe másolunk, akkor valamennyi terv jelölés törlésre kerül a tervlapokon!
		A tervlap hozzáfűzés funkció egy másik létesítményből végrehajtása során a két különbőző létesítmény adatbázisa nem kerül összehasonlításra, és egyesítésre sem. Ezért a teljes értékű végrehajtás alapvető feltététele hogy a kijelölt tervlapokon csak 'Gyártói adatbázis' adatbázisból származó készülék, kábel és sorkapocs legyen!
		A tervlap hozzáfűzés funkció egy másik létesítményből csak akkor hajtható végre teljes értékűen, ha a kijelölt tervlapokon csak 'Gyártói adatbázis' adatbázisból származó készülék, kábel és sorkapocs típusok található!
		Korlátozottan hajtható végre a tervlap hozzáfűzés, ha a fenti feltételek csak részben teljesülnek. Ha a kijelölt tervlapokon olyan sorkapcsok, kábelek található, amely a "létesítmény" adatbázisból való, akkor, ha elfogadjuk, akkor a funkció végrehajtása során ezek az elemek típus nélküli elemekké válnak. Igaz ez olyan készülék típusokra is, amelyek ugyan a "létesítmény" adatbázisból való, de valamennyi szimból eleme a Minősített szimbólum adatbázis eleme. Ekkor ezek a készülékek is típus nélküli készülékekké válnak.
		Egyáltalán nem hajtható végre a tervlap hozzáfűzés, ha a kijelölt tervlapokon olyan készülék található, amely a "létesítmény" adatbázisból való és és van olyan szimbólum eleme, amely a "létesítmény" adatbázisból való. Valamint található olyan nem azonosított szimból, amely szintén a "létesítmény" adatbázisból való!

Kapcsolat/E-mail

OmegaSoft WEB Site
