Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Körvezeték lista karbantartása

'Áramútterv logikai tervezés' modul

Elérés:

Menü:

E L E K T R O Áramút LOGIKAI tervezés

Áramút tervezés

Listák Körvezeték lista karbantartása...

Szerszámos:

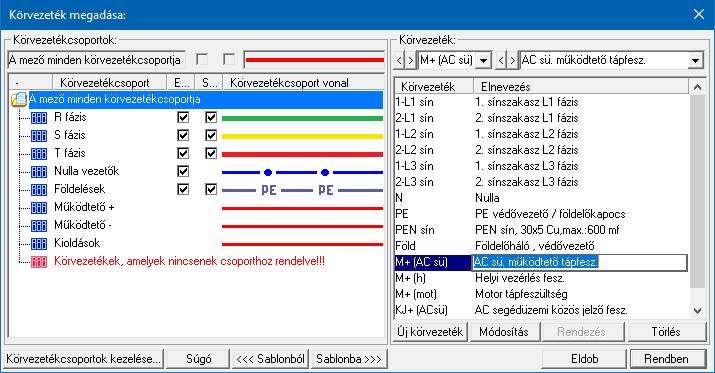

Az aktuális megnyitott mező körvezeték név lista feltöltését a 'Körvezeték megadás:' párbeszédpanelen lehet elvégezni.

A rendszer lehetőséget ad arra, hogy az áramköri rajzokon szereplő körvezetékekhez egy szöveges leíró részt adjunk meg, amelyben bővebben megadható a körvezeték áramköri funkciója segítve a terv érhetőségét. A körvezetékekről és az elnevezéseikről az áramút terv fedőlapjain, egyszerű módon táblázatot készíthetünk a Körvezetéknév táblázat készítése... funkcióval.

---> ---> ---> ---> ---> ---> ---> ---> ---> ---> --->

Körvezetékcsoportok kezelése...
Az azonos jellegű körvezetékek könnyebb kezelésére, vagy a tervlapon csoportonként történő eltérő megjelölésére a körvezetékeket csoportba szervezhetjük ezzel a lehetőséggel.

Új körvezeték megadása

Megnyomása után megjelenik a 'Körvezetéknév megadása:' ablak. Itt új nevet adhatunk meg. Azonos név kétszer nem szerepelhet a listán, ezt a rendszer 'A KHJ+ körvezeték már van a mezőben!' hibajelzéssel megakadályozza. Érvénytelen a funkció, ha már nem lehet több körvezetéket felvenni a listába.

A 'Körvezeték:' szerkesztő ablakba beírhatjuk a kívánt új/módosított körvezeték nevet. A legördülő listában a körvezeték név sablonból választhatunk. A nyomógomb megnyomásával a szerkesztő ablakban látható körvezeték nevet tárolhatjuk a sablonba. A nyomógomb megnyomásával a szerkesztő ablakban látható körvezeték nevet törölhetjük a sablonból.

A 'Körvezeték:' mögötti szerkesztő ablak körvezeték elnevezés szerkesztő helye. Ide beírhatjuk a kívánt új/módosított körvezeték elnevezést. A legördülő listában a körvezeték elnevezés sablonból választhatunk. A nyomógomb megnyomásával a szerkesztő ablakban látható körvezeték elnevezést tárolhatjuk a sablonba. A nyomógomb megnyomásával a szerkesztő ablakban látható körvezeték elnevezést törölhetjük a sablonból.

'Insert'

Új körvezetéket szúrhatunk be a körvezeték listán kijelölt elé a billentyűzet 'Insert' gombjának megnyomásával! Ekkor az új körvezeték neve a listán a következő lista elem száma kötőjellel. '(-16)'. A körvezeték elnevezések nem lesznek megadva. Elutasító hangjelzés halható, és nem hajtódik végre a beillesztés, ha már nem lehet több körvezetéket felvenni a listába.

Ha a körvezetékek csoportba vannak szervezve, és a Körvezetékcsoportok: listában egy konkrét csoport van kijelölve, akkor az újonnan megadott körvezeték a kijelölt körvezetékcsoporthoz lesz rendelve.

Körvezeték módosítása

A funkcióval a körvezeték név és elnevezés módosítható a 'Körvezetéknév megadása:' ablakban. A körvezetéknév módosítása az 'Új körvezeték megadása' szerkesztés szabályai szerint történik.

A 'Körvezetéknév' módosítás elvégezhető a lista ablakban is a listasorban a 'Körvezeték' hasábban elvégzett dupla egér kattintás után megjelenő szerkesztő ablakban. Ebből az ablakból szerkesztés után úgy léphetünk ki, hogy:

  • Az egérrel egy másik adatsorra kattintunk, de a dupla kattintási időn belül nem kattintunk egyik adatsorra sem! Ekkor a kijelölés az új adatsorra kerül.
  • Az 'Esc' billentyűt megnyomjuk. A kijelölés ezen az adatsoron marad. De a szerkesztő ablakban történt változások ekkor nem kerülnek rögzítésre.
  • Az 'Enter' billentyűt megnyomjuk. A kijelölés, ha van még, azaz nem az utolsó adatsoron álltunk, a következő adatsorra kerül, és ezen az új adatsoron szintén ebben a szerkesztő ablakban végezhetjük az adatmegadást. Ha szükséges, a rendszer görgeti a lista ablakot. (Ha a lista ablak alján történik a szerkesztés.)
  • A lefelé nyíl billentyűt megnyomjuk. A működés ugyan az, mint az 'Enter' billentyű esetén.
  • A felfelé nyíl billentyűt megnyomjuk. A működés hasonló a lefelé nyíl billentyű működéséhez, de a szerkesztő adatsor, ha van még, azaz nem az első adatsoron álltunk, az előző adatsorra ugrik, és ott folytathatjuk az adat megadást.
  • A 'Körvezeték elnevezés' módosítás elvégezhető a lista ablakban is a listasorban a 'Elnevezés' hasábban elvégzett dupla egér kattintás után megjelenő szerkesztő ablakban. A szerkesztés szabályai azonosak, mint fent.

    A módosítás elvégezhető a szerkesztő ablakokban is.

    Az adatbeviteli szerkesztő ablak mellett elhelyezett gomb segítségével a felhasználó sablonba tárolhatjuk, gomb segítségével a sablonból törölhetjük az ablak tartalmát! A gomb segítségével a felhasználói sablonban eltárolt szövegekből választhatunk!

    Körvezeték lista rendezése

    Megnyomása után a körvezeték lista rendezése ablakba jutunk. Itt kijelölhetjük az aktuálisan kijelölt vezeték helyét a listán. A rendezés végrehajtásához a kívánt listasorra való dupla kattintással, vagy a gombbal kell kilépni.

    A 'Rendezés' végrehajtható a lista ablakban a bal, vagy a jobb oldali egérgomb folyamatos lenyomása melletti mozgatással is. Ha érvényes lista sor fölött engedjük fel az egérgombot, a kiválasztott lista sort ebbe a sorba helyezi át a rendszer.

    A körvezeték lista sorrendjének az elemzés modul Sorkapocs elemzés részben van fontos szerepe.

    Elemzéskor a körvezetéken lévő sorkapcsok sorszám azonosítóit, a rendszer az egyszerű vezetéken lévő sorkapcsok elé osztja ki. Ezen túl a különböző nevű körvezetéken lévő sorkapcsok között a sorrendet a körvezetéknév listán elfoglalt sorrendje szerint osztja ki. Az a körvezetéki sorkapocs 'előrébb' lesz, kisebb sorszámot kap, amely a körvezetéknév listán előbb van.

    Ha a körvezetékek csoportba vannak szervezve, a rendezés nem végezhető el, ha a Körvezetékcsoportok: listában a A mező minden körvezetékcsoportja van kijelölve!

    Körvezeték törlése a listáról

    A gomb megnyomásával az aktuálisan kijelölt körvezetéket törölhetjük a listáról. Amennyiben olyan körvezetéknév lett a listáról törölve, amely az áramútterven használt, akkor az áramút megfelelő körvezetékeiről a név törlődik. A név nélküli azonosítatlan körvezetéken '????????' - jel látható, a rendszer a kérdőjelek megjelenítésével figyelmeztet az azonosítás hiányára.

    Csak akkor használjuk a körvezeték törlésnek ezt a módját, ha biztosak vagyunk benne, hogy a körvezeték nincs használatban az aramútterv-lapok valamelyikén!

    A körvezeték törlés ellenőrzött módja, az elemzés modulban a Lista elemek törlése funkcióban a 'Nem használt körvezeték törlése' opció használata!

    'Delete'

    A körvezeték törlése végrehajtható a billentyűzet 'Delete' gombjának megnyomásával is a fenti feltételek szerint. Ebben az esetben nincs törlés megerősítési kérdés!

    A körvezeték törlése végrehajtható a lista ablakban a bal, vagy a jobb oldali egérgomb folyamatos lenyomása melletti mozgatással is. Ehhez a kurzort a lista ablakon kívülre kell mozgatni. Ezt a megjelenő "szemetes" kurzor jól láthatóan jelzi számunkra! Ha ilyen helyzetben engedjük fel az egérgombot, a kiválasztott lista sort törli a rendszer a fenti feltételek szerint. Ebben az esetben nincs törlés megerősítési kérdés!

    Ha a körvezetékek csoportba vannak szervezve, és a törlésre kijelölt körvezeték valamely körvezetékcsoporthoz volt rendelve, akkor a törléssel a körvezetékcsoportból is törlésre kerül.

    Körvezeték lista sablon kezelése

    A körvezeték lista sablonok segítségével egy - egy áramkörre jellemző teljes körvezeték listát tárolhatunk el, vagy tölthetünk be.

    Körvezeték lista tárolása sablon fájlba

    Körvezeték sablon lista betöltése

    Ha a körvezetékek csoportba vannak szervezve, a körvezetékek sablonba a körvezetékcsoporthoz való rendelés is tárolásra kerül a teljes körvezetékcsoport listával együtt. Azaz a körvezeték sablon a körvezetékcsoporttal együtt kompletten tárolásra, és viszont, betöltésre kerül.


    Kilépés a körvezeték lista karbantartása funkcióból a változtatások mentése nélkül. Minden itt elvégzett módosítás eldobásra kerül.

    Kilépés a körvezeték lista karbantartása funkcióból a változtatások mentésével.


    Fontos:

    Ha használjuk a Körvezetékcsoportok használatának lehetőségét, akkor a sorkapocs léceken a körvezetékek blokkjának kialakításában a sorkapocs elemzés során a körvezetéki sorkapcsok sorrendje mindig úgy lesz kialakítva, mint amikor a 'Körvezetékcsoportok' listában a 'A mező minden körvezetcsoportja' van kijelölve!


    Lásd:

    Körvezetékek

    Körvezeték elhelyezése

    Körvezeték módosítása

    Körvezeték keresése...


    Lásd még:

    Tervek automatikus kiértékelése

    Sorkapocs elemzés

    Áramútterv fedőlap tervezése

    Körvezetéknév táblázat készítése...


    Korlátozások/megjegyzések:

    Az OmegaCAD ELEKTRO rendszer körvezetékekre vonatkozó korlátait lásd itt!

    A körvezeték nevek és elnevezések felhasználói szövegeket a rendszer a 'x:\V10.x..\OmegaWin32\UserSettings\TerminalsName.ini' állományban tárolja.

    A körvezeték lista ellenőrzésre kerül, olyan szempontból, hogy a lista megjelenítési sorrendjéből nem hiányzik-e elem, vagy valamely megjelenítési sorban nincs-e két elem. Ha a lista ilyen szempontból hibás, akkor az alábbi hibajelzés jelenik meg!

    De a javítás itt nem automatikus. A javítás elvégzéséhez végre kell hajtani a Tervek automatikus kiértékelése Ellenőrzés funkciót!
